Ривер Парк II
Дизайн-проект квартиры на 93 м² в ЖК «Ривер Парк» (Корабельная, 11) — тринадцать помещений, разобранных от обмера до сечения каждого узла. Просторная планировка, посчитанная до предсказуемости.
Проект тем ценнее, чем меньше вопросов остаётся к нему на стройке.
Планировочные решения

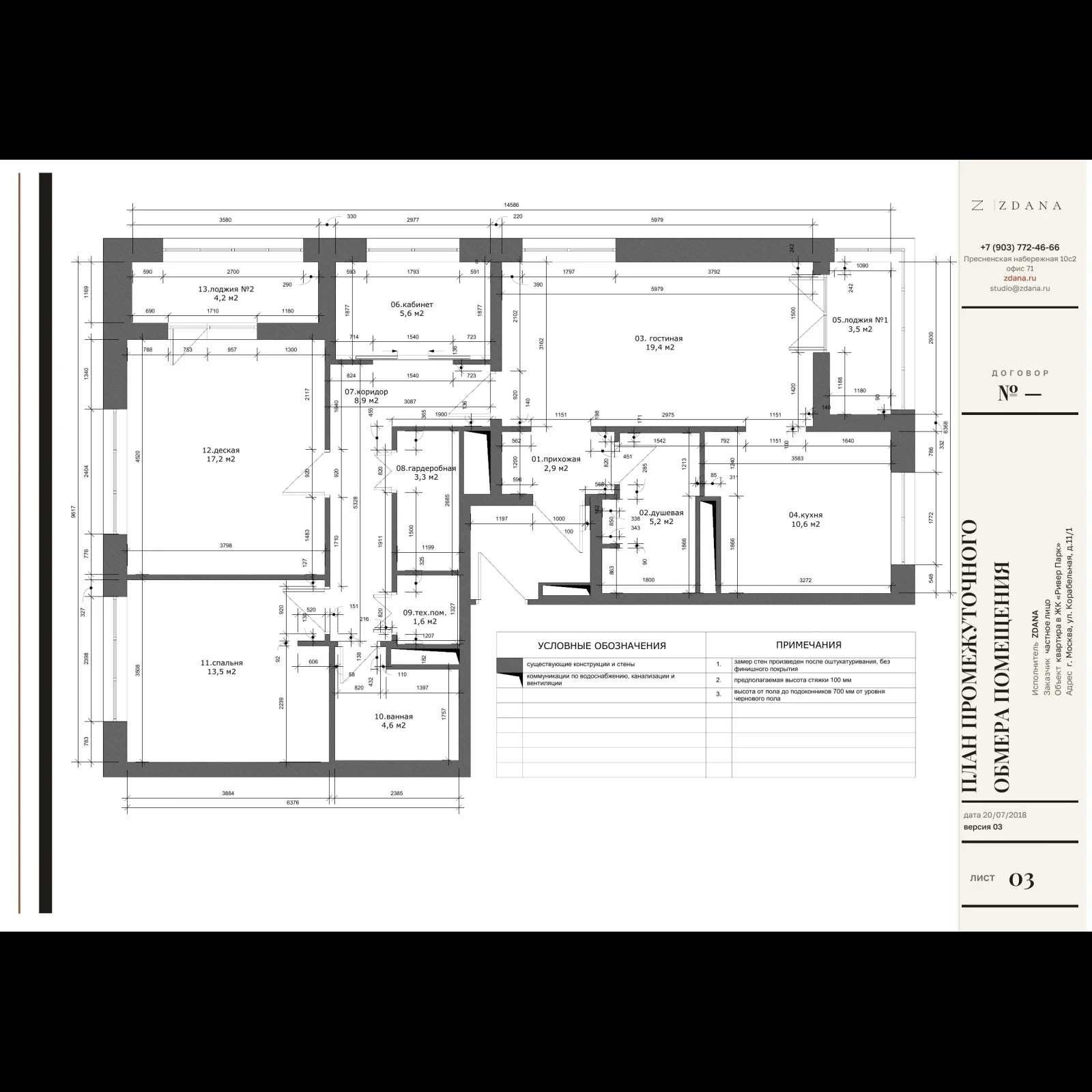

План промежуточного обмера помещения
Тринадцать помещений сняты до миллиметра — от гостиной до технической ниши. С этого листа начинается предсказуемость.

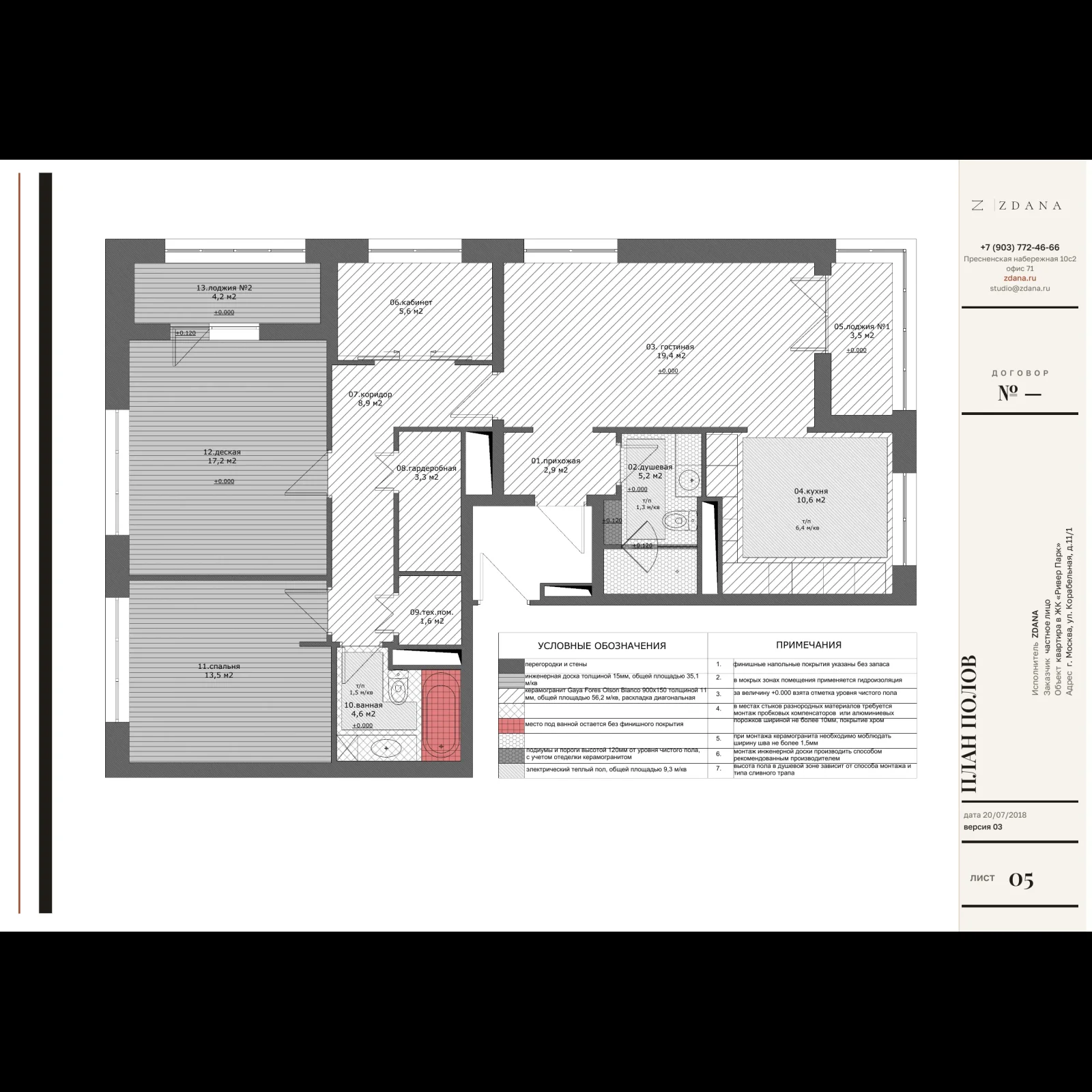

План полов
Полы разложены по зонам — покрытие, граница и уровень для каждого помещения.
Инженерия и материалы

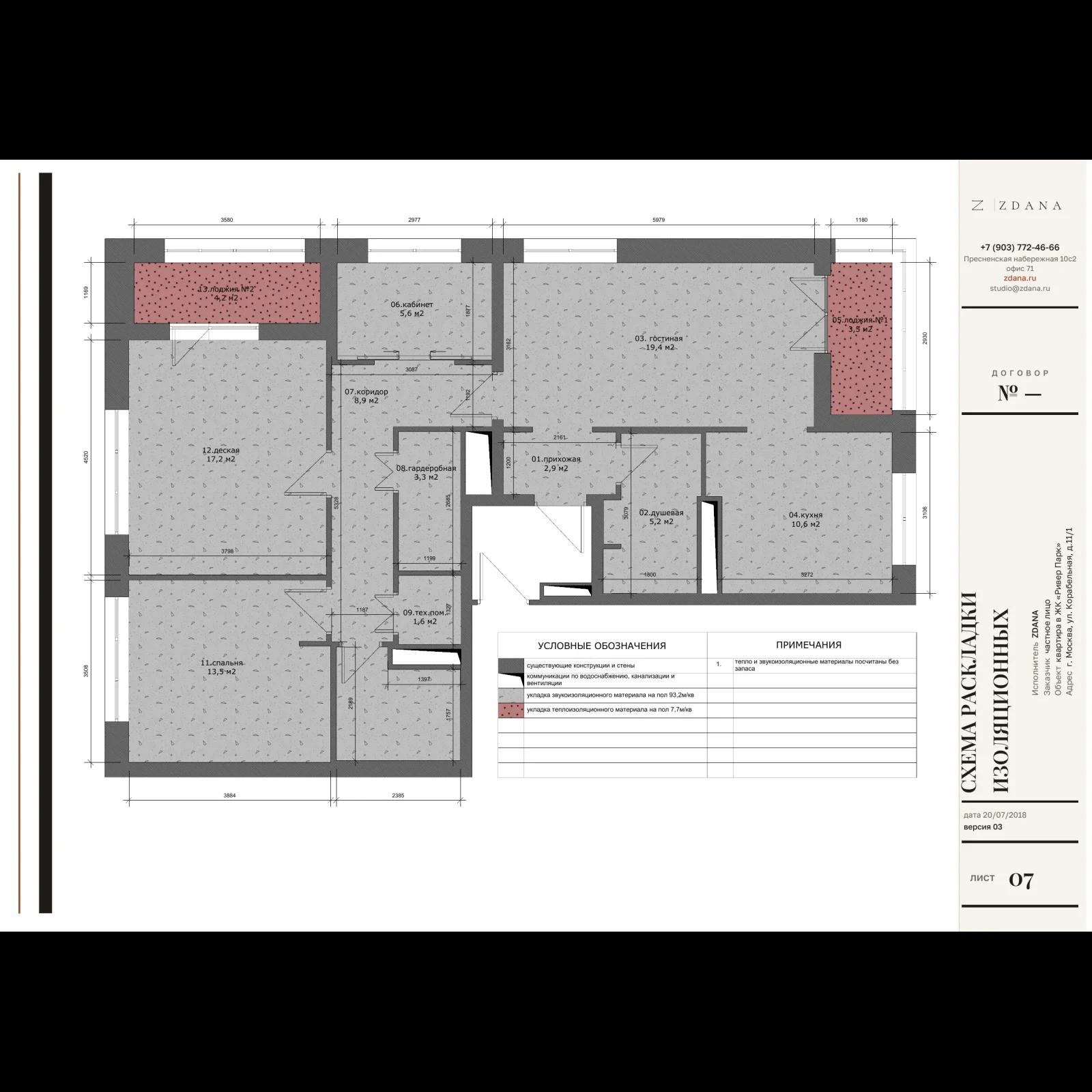

План расположения изоляционных материалов
Звуко- и теплоизоляция, гидроизоляция мокрых зон — то, что уйдёт под стяжку, посчитано по площади заранее.

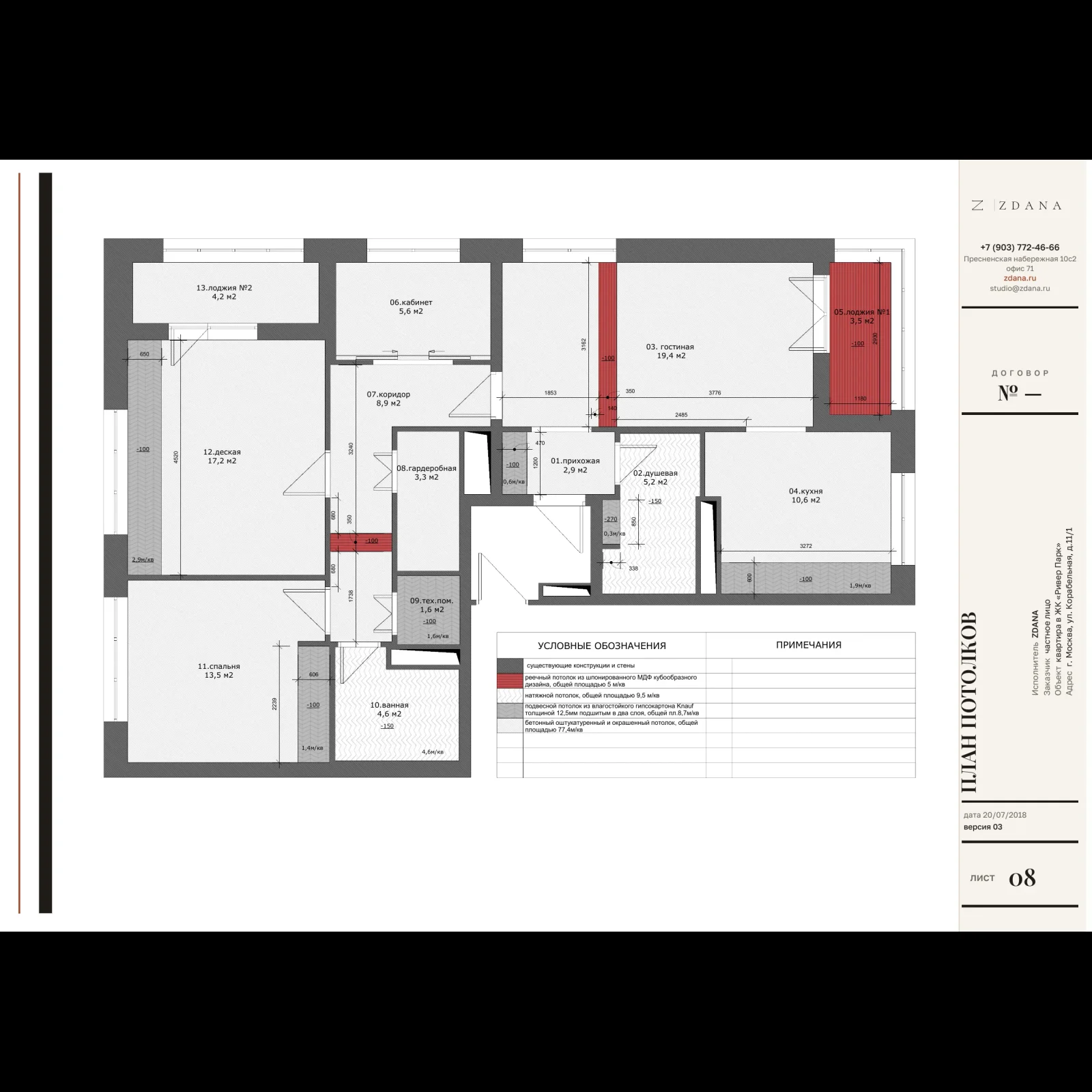

План потолков
Потолки разложены по отметкам высот и зонам — с нишами под карниз и привязкой к свету.

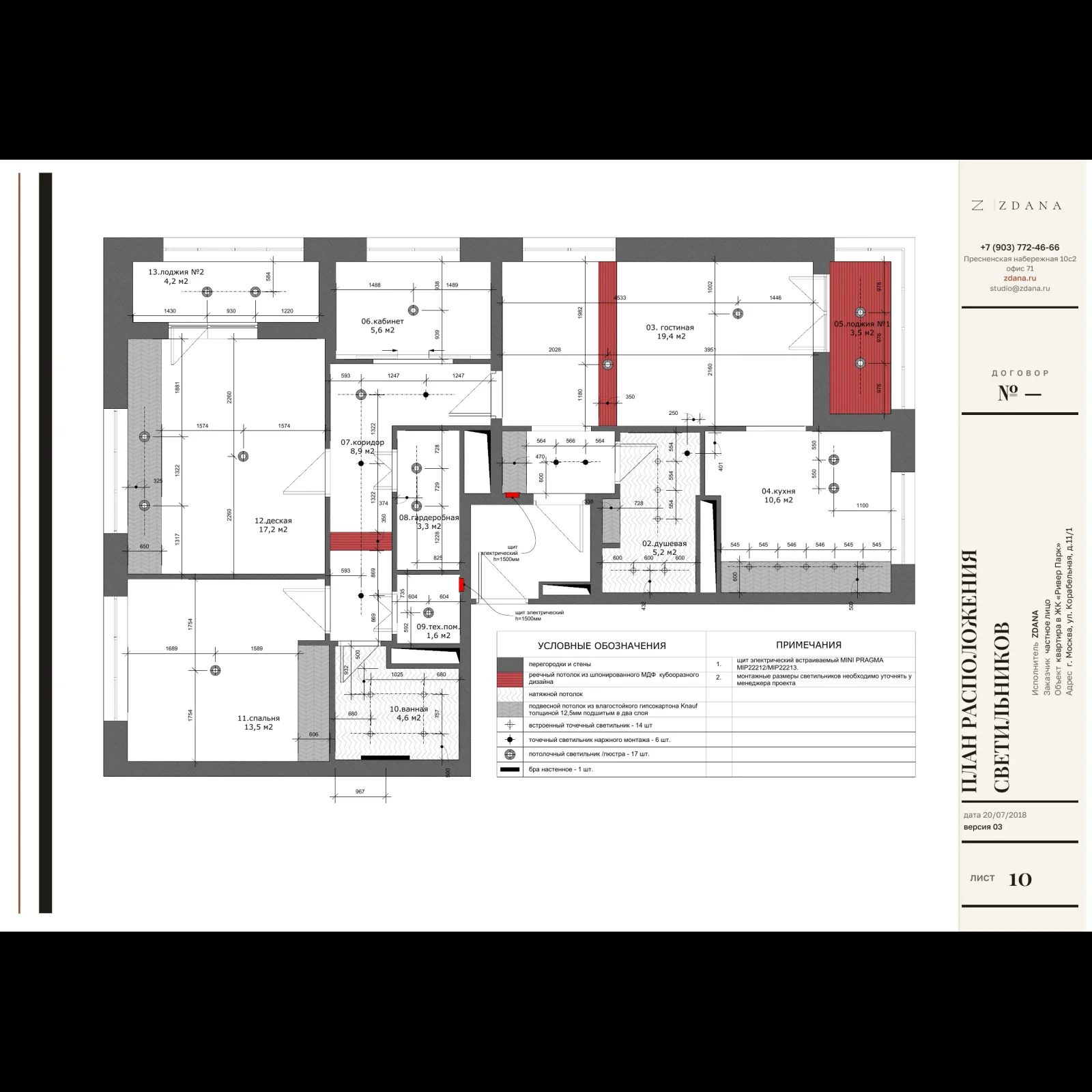

План расположения светильников
Каждый светильник — на своём месте и в своём сценарии, привязан к потолку и выключателю.
Полный состав
Выше — лишь выдержка. В полном альбоме 14 листов: от обмера до спецификации каждой розетки.
- 01План промежуточного обмера помещения

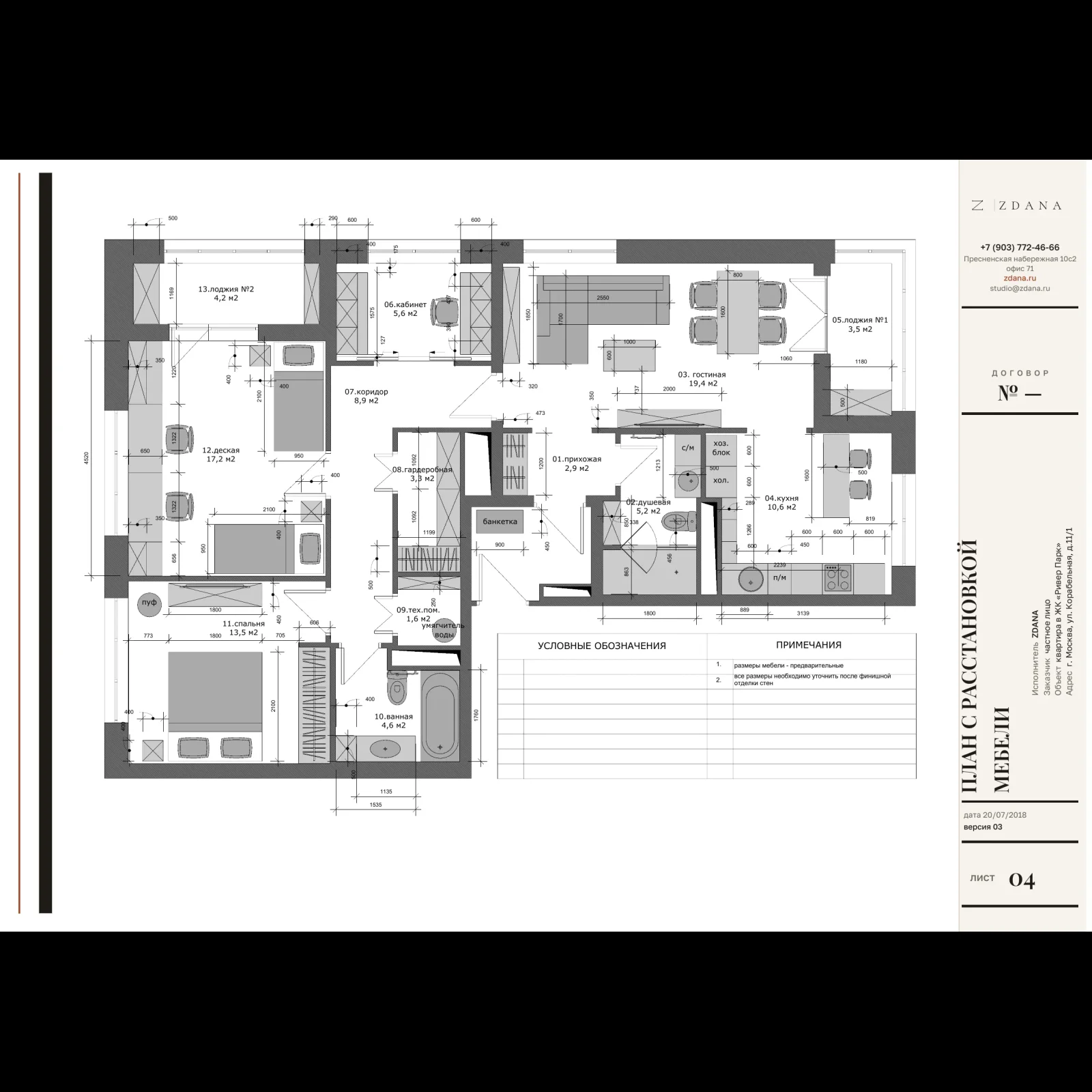

- 02План с расстановкой мебели
- 03План полов
- 04План раскладки напольных плинтусов
- 05План расположения изоляционных материалов
- 06План потолков
- 07План раскладки потолочных карнизов
- 08План расположения светильников
- 09План расположения выключателей
- 10План расположения розеток
- 11План заполнения дверных проёмов
Полный проект включает четырнадцать сечений, развёртки санузла, ведомости отделки и дверей и чертежи встроенной мебели.
