Монтаж сантехники

148 кадровнажмите на любой, чтобы приблизить

Лучевая разводка, водоподготовка и защита от протечек. Узел, который не страшно открыть и показать через десять лет.

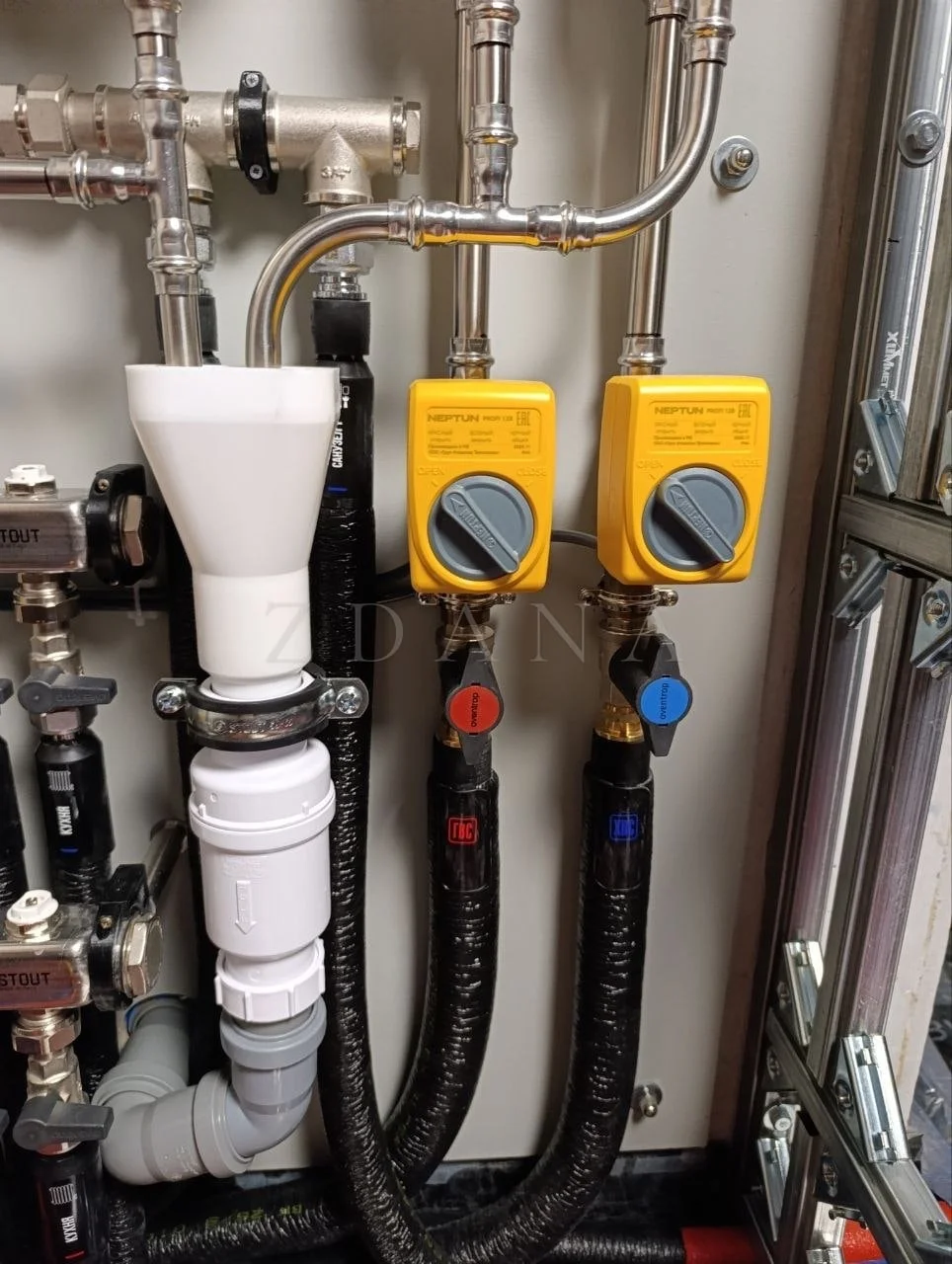

Защита от протечек перекроет воду сама, каждый отвод подписан по точке потребления — сервис займёт минуты, а не дни с поиском «где что».

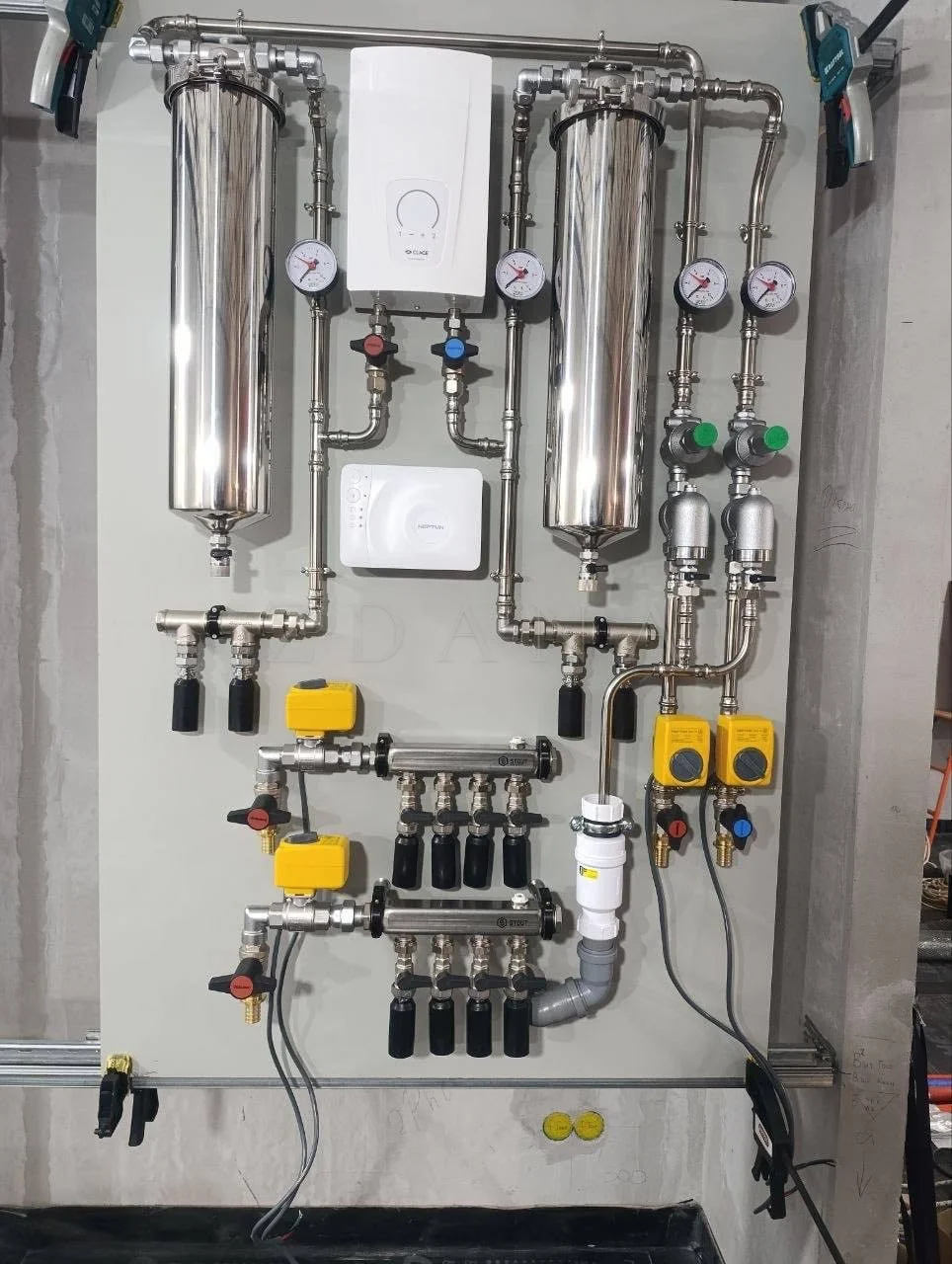

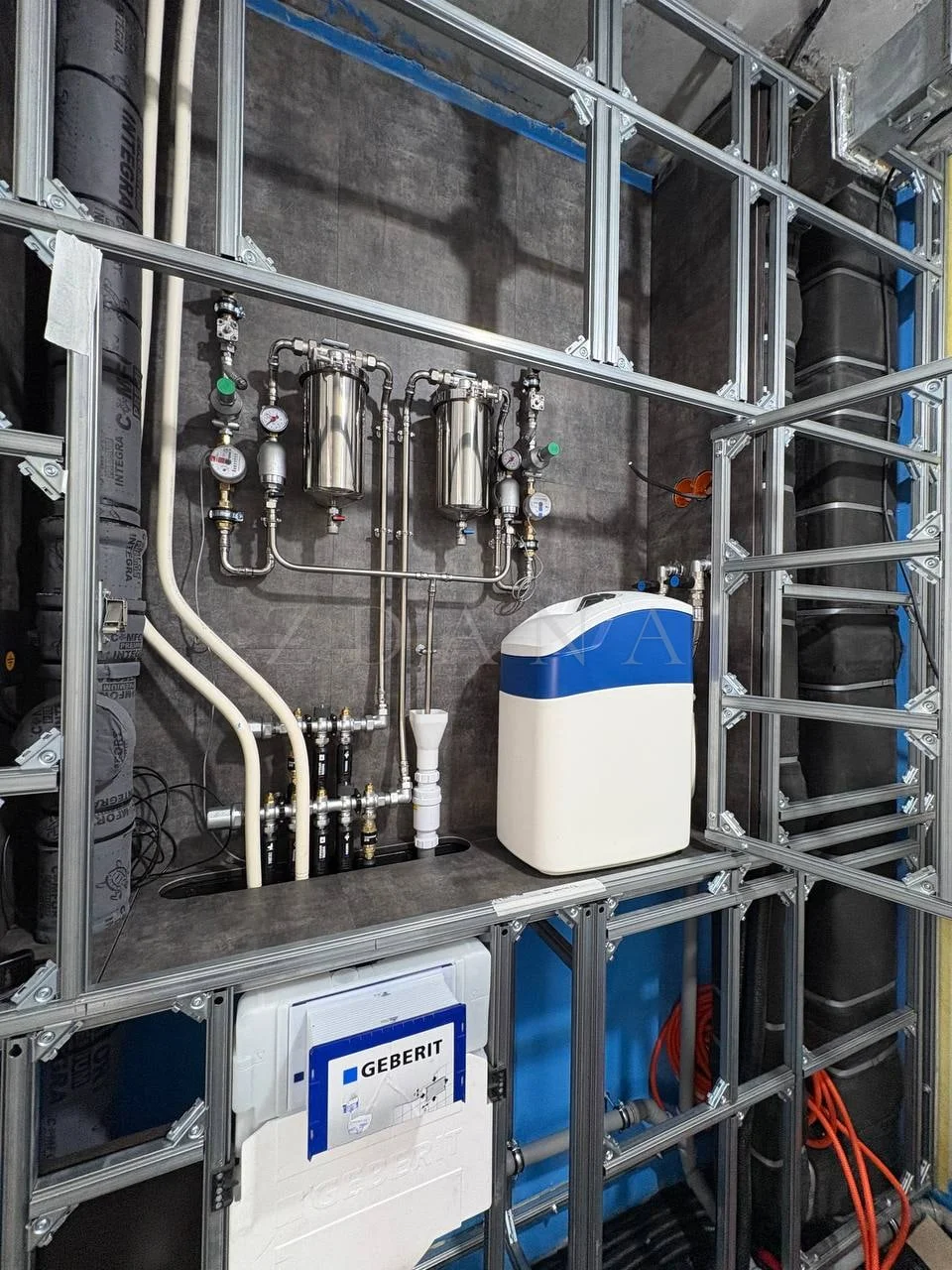

Узел водоподготовкиПолный узел: фильтры, проточный нагрев, манометры, защита от протечек и коллекторы лучевой разводки.

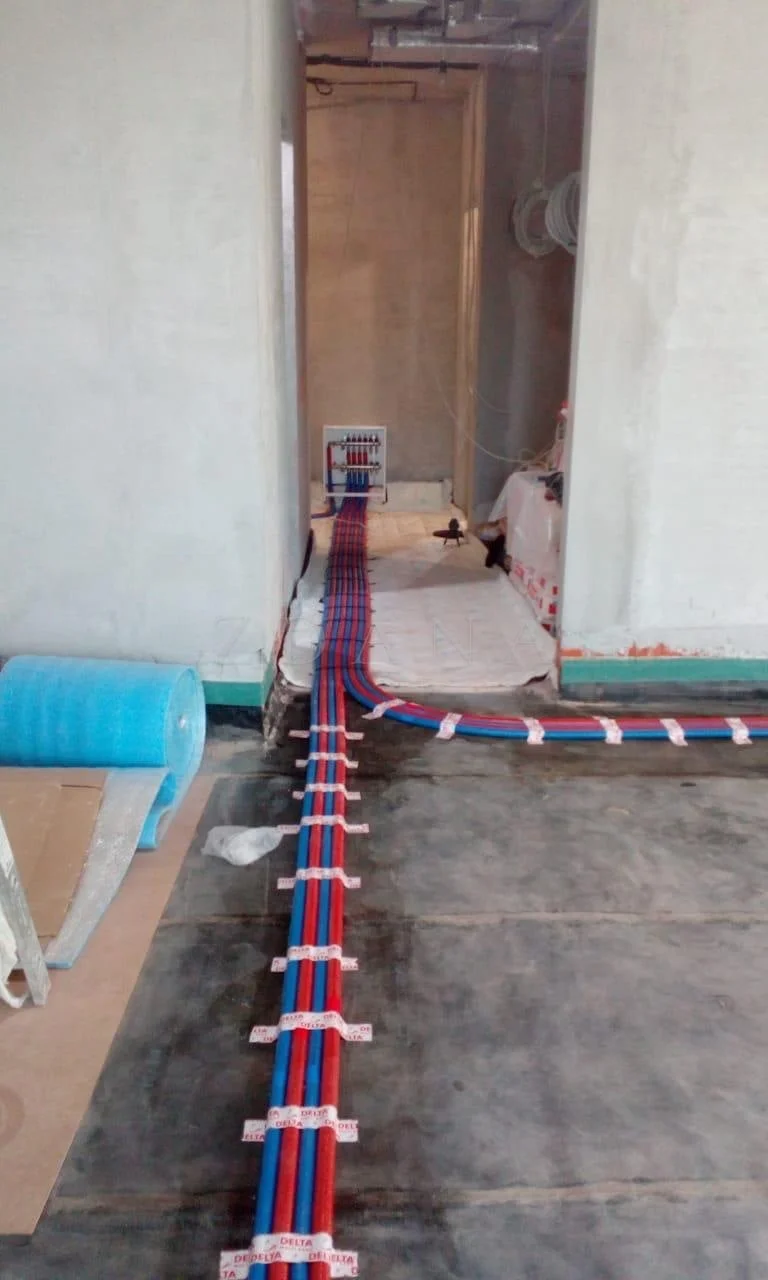

Лучевая разводкаКонтуры холодной и горячей воды уложены параллельно с равным шагом и плавно огибают угол у окна.

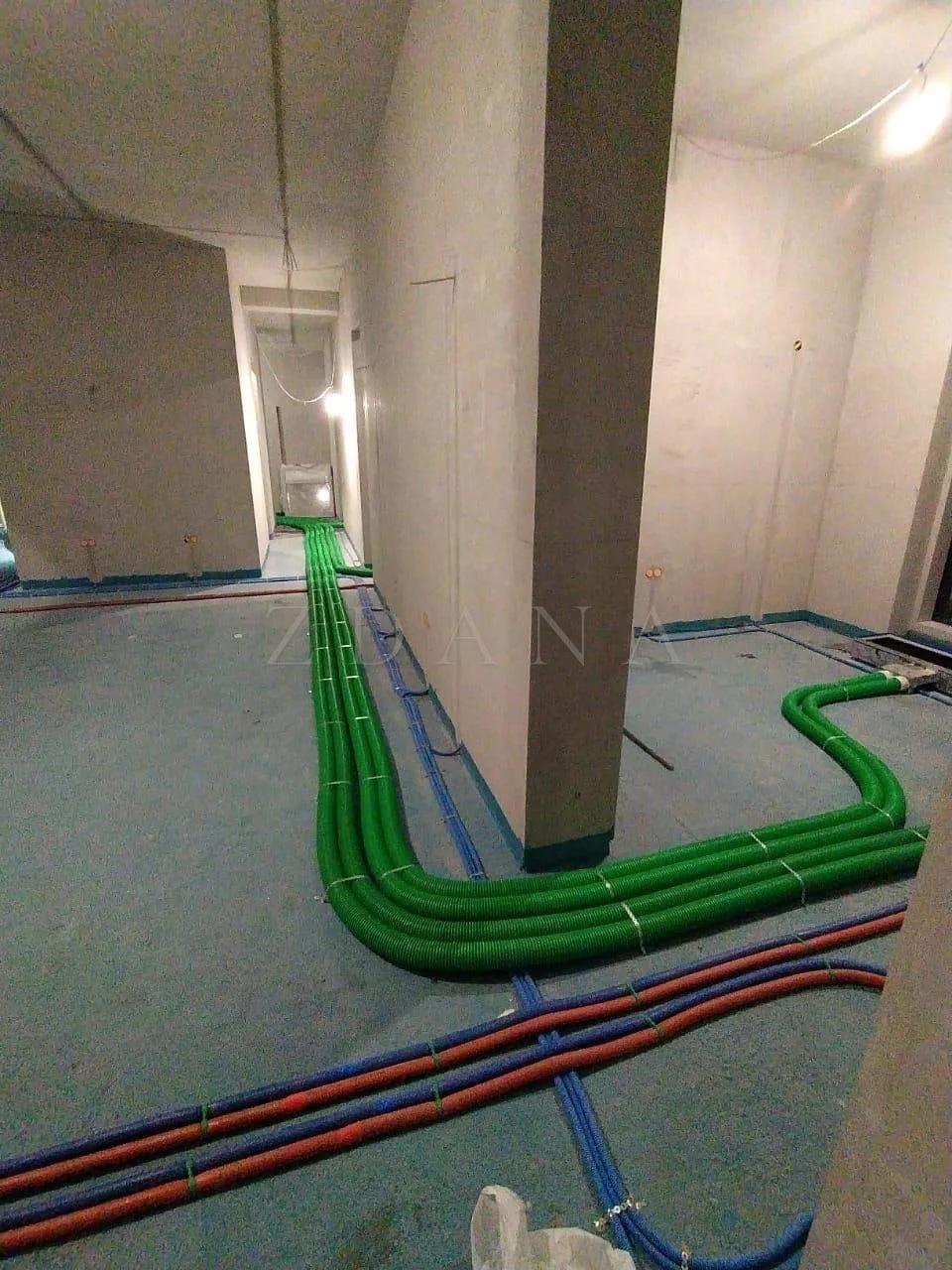

PEX по полуКрасно-синие PEX-трубы в изоляции зафиксированы клипсами и ведут к коллектору в соседнем помещении.

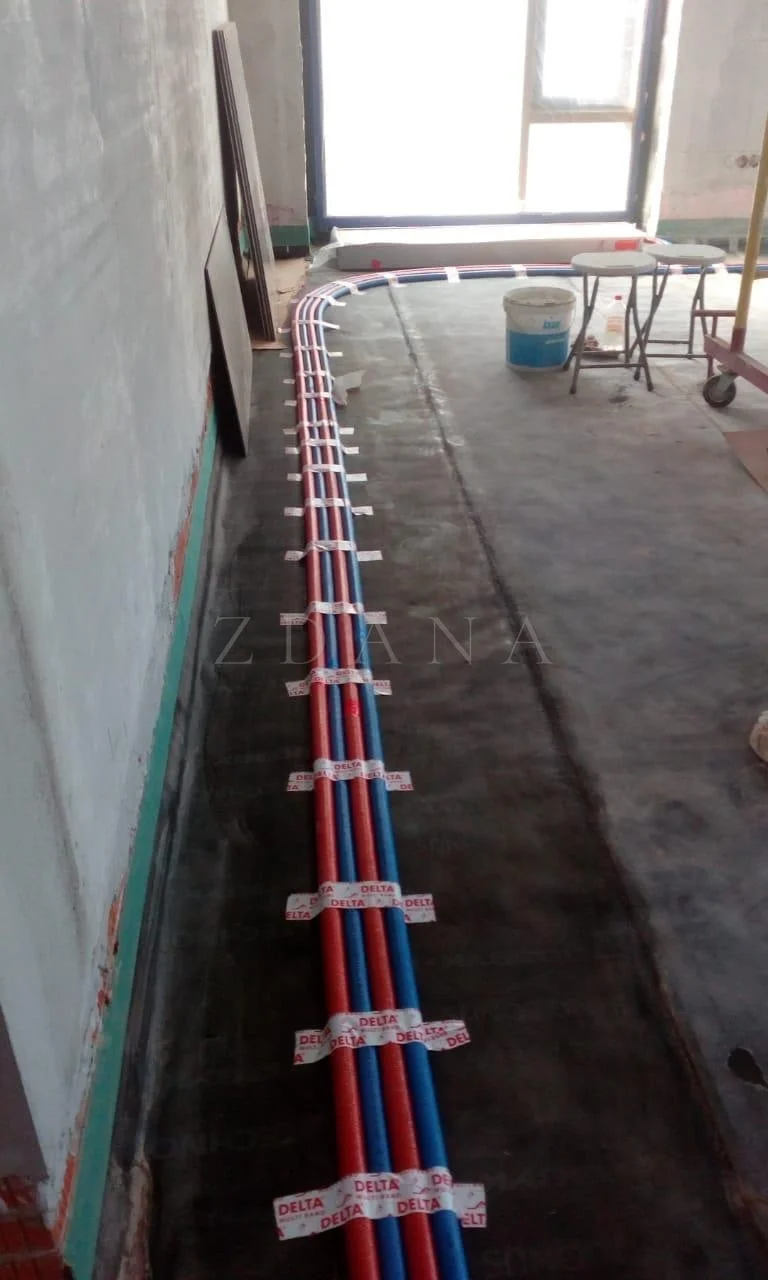

Поворот у окнаТрубы водоснабжения описывают плавный поворот у панорамного окна — без резких изломов.

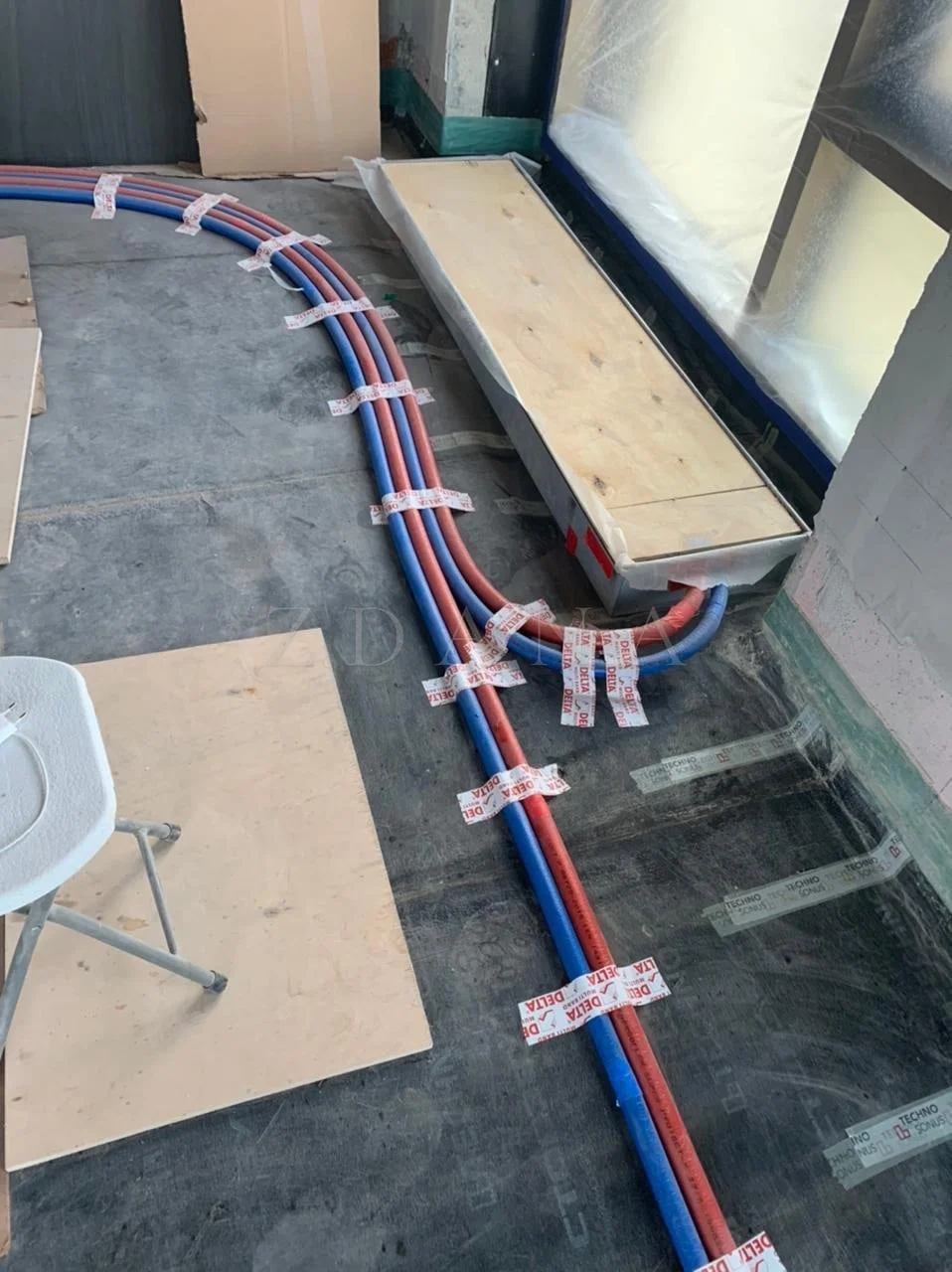

Подводка к конвекторуПодводка к встраиваемому конвектору под окном проложена по полу заранее, до чистовой отделки.

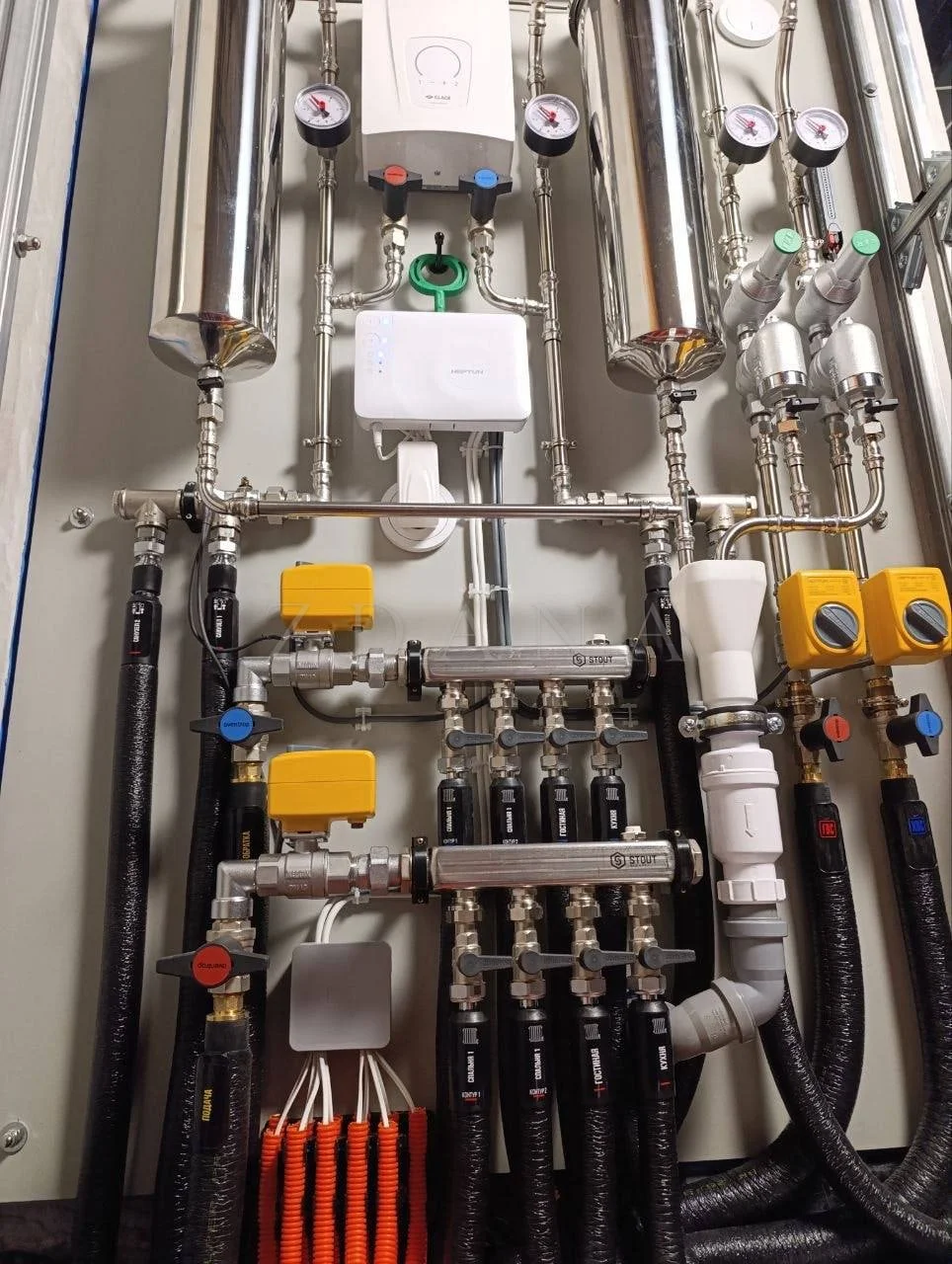

Шкаф водоподготовкиЗаконченный шкаф объединяет нагреватель Clage, двойную фильтрацию, защиту Neptun и коллекторы отопления с сервоприводами — всё в одном блоке.

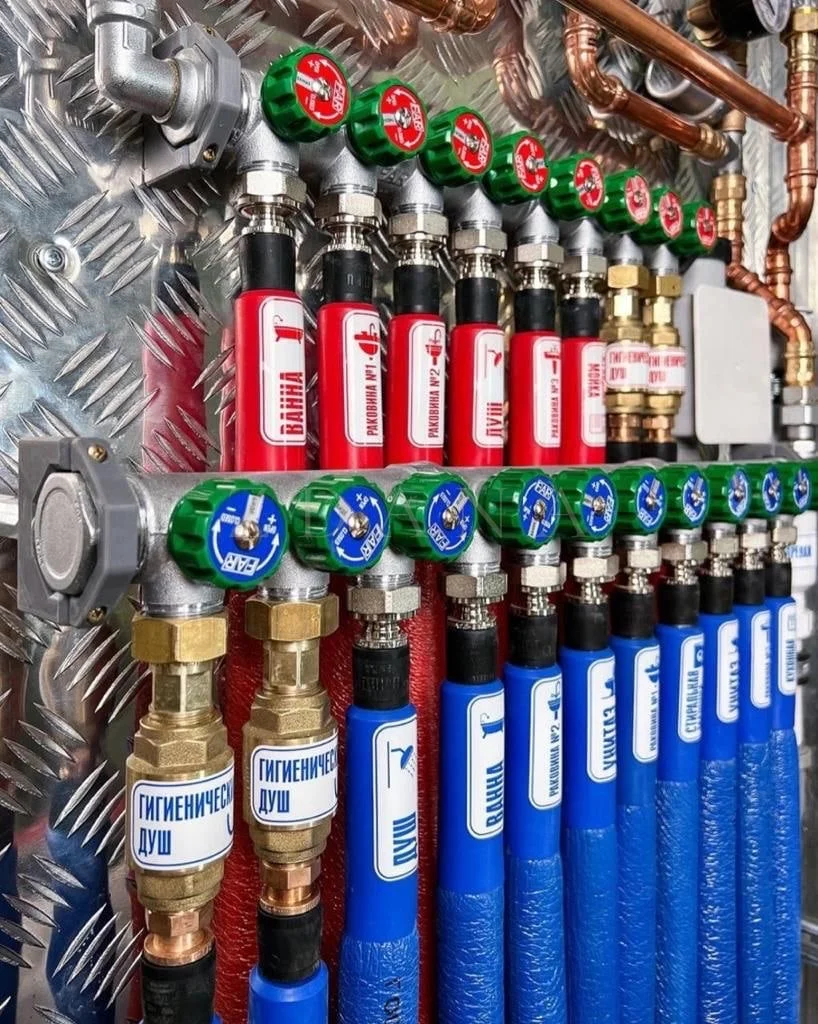

Коллектор водоснабженияКаждый отвод подписан по точке потребления — такая маркировка исключает путаницу при сервисном обслуживании спустя годы.

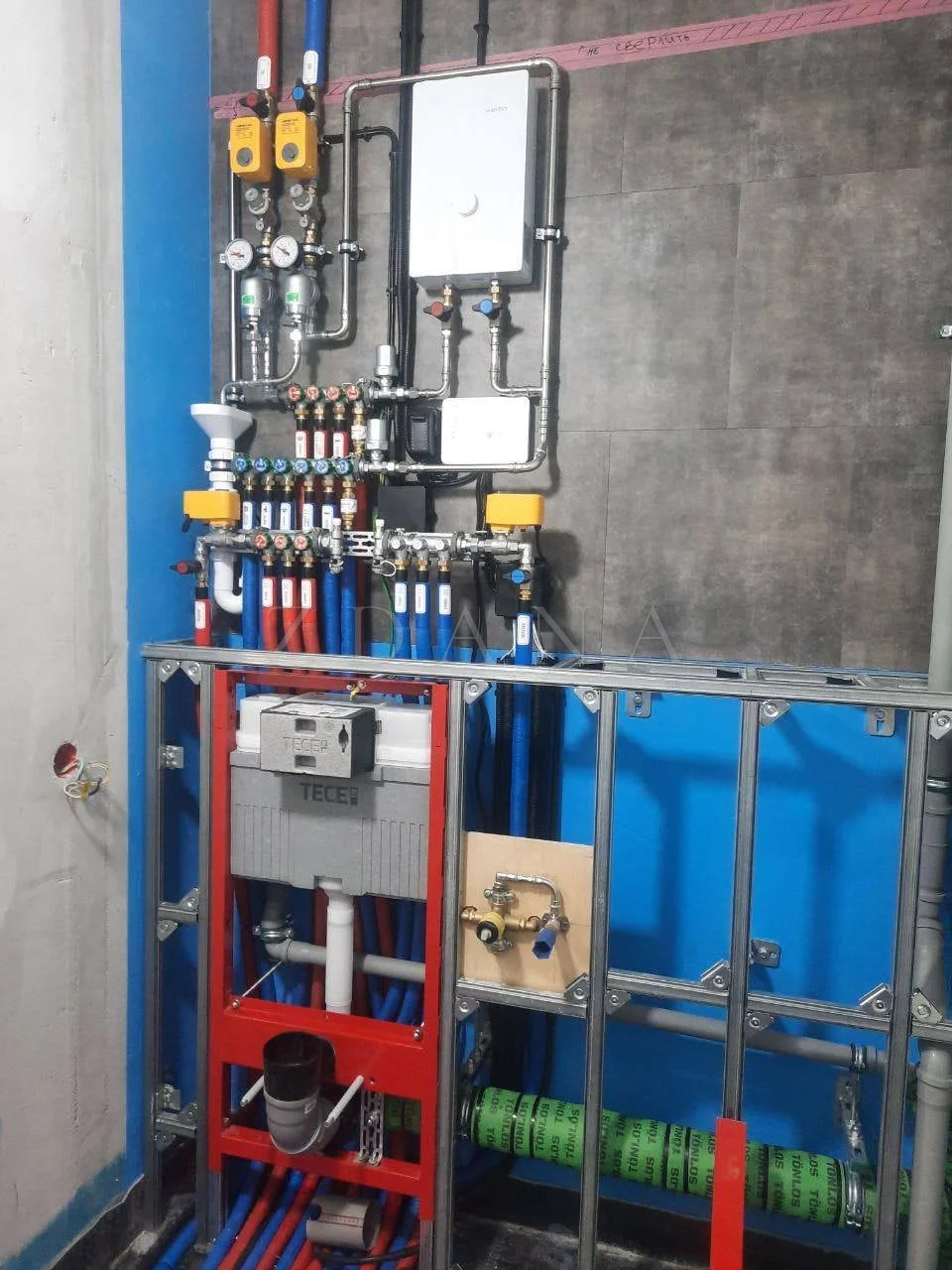

Монтажная нишаВ одном кадре три системы: коллектор отопления, инсталляция TECE и первые контуры тёплого пола под ней.

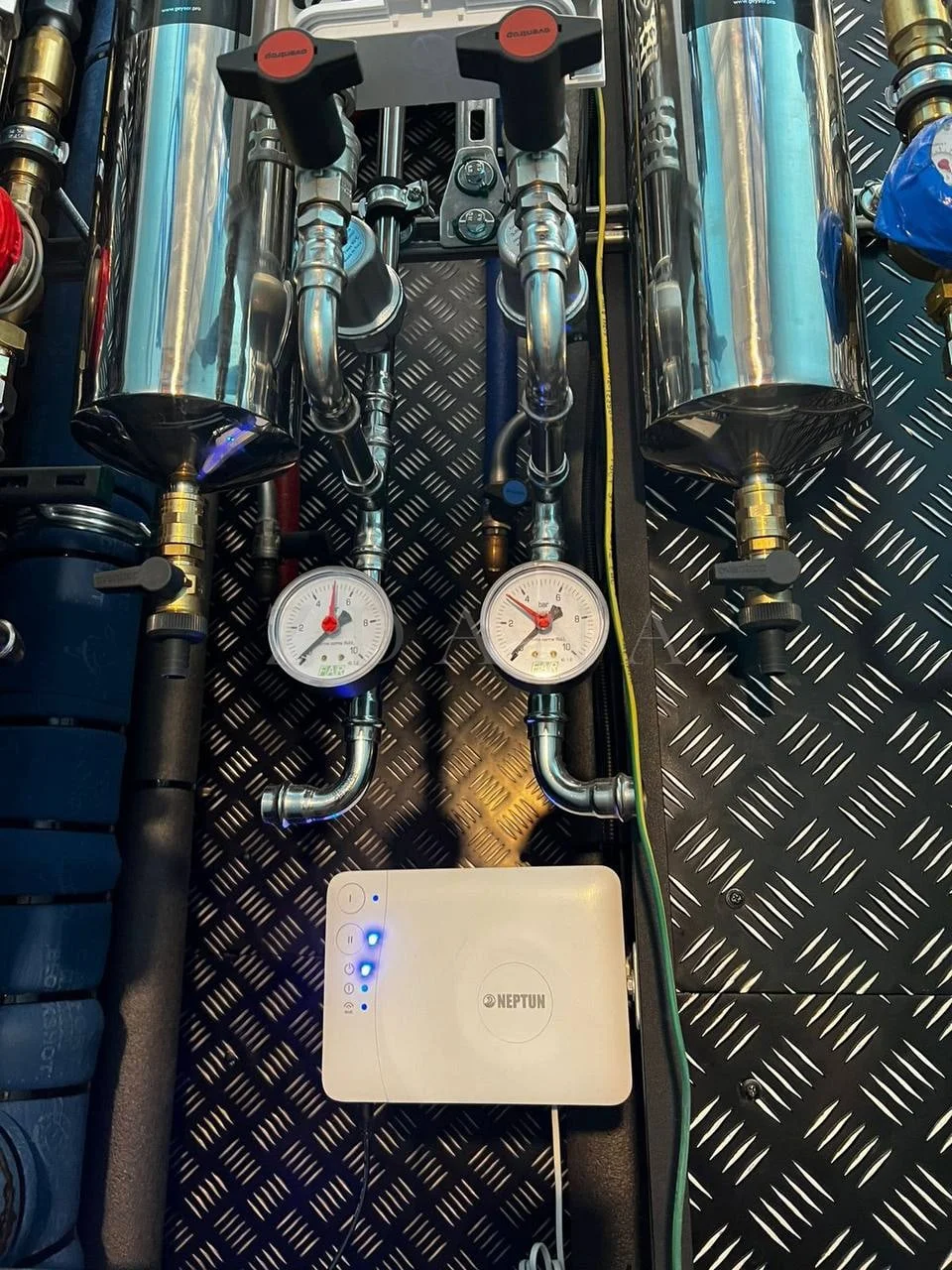

Антиаварийный узелСистема Neptun контролирует давление до и после фильтрующих колб — при скачке или протечке клапаны перекрывают воду автоматически.
Узел водоподготовкиДвойная фильтрация с манометрами, редуктор давления и умягчитель собраны в один узел на алюминиевом каркасе — доступ к каждому элементу для сервиса.
Разводка к узлуКрасно-синие контуры водоснабжения идут по коридору к техническому шкафу с водоподготовкой и инсталляцией Geberit — магистраль проложена до стяжки.
Коллектор и стоякиЛатунный коллектор с шаровыми кранами и приводами подключён к изолированным стоякам; отводы лучевой разводки расходятся по полу.

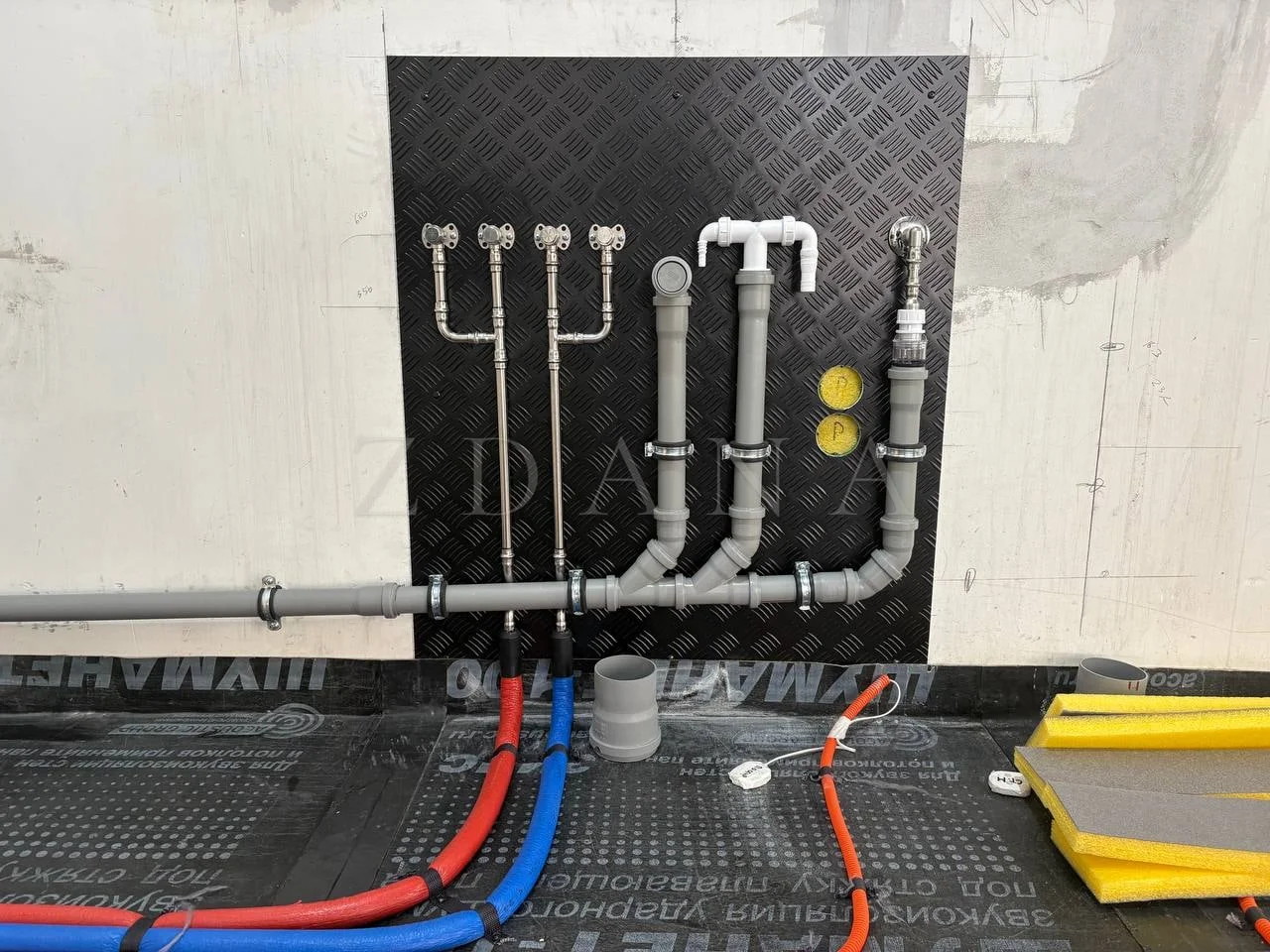

Монтажная панельВыводы водоснабжения и канализации собраны на рифлёной панели: стальные подводки к приборам, серые трубы слива и подписанные точки — узел, который не стыдно открыть через годы.

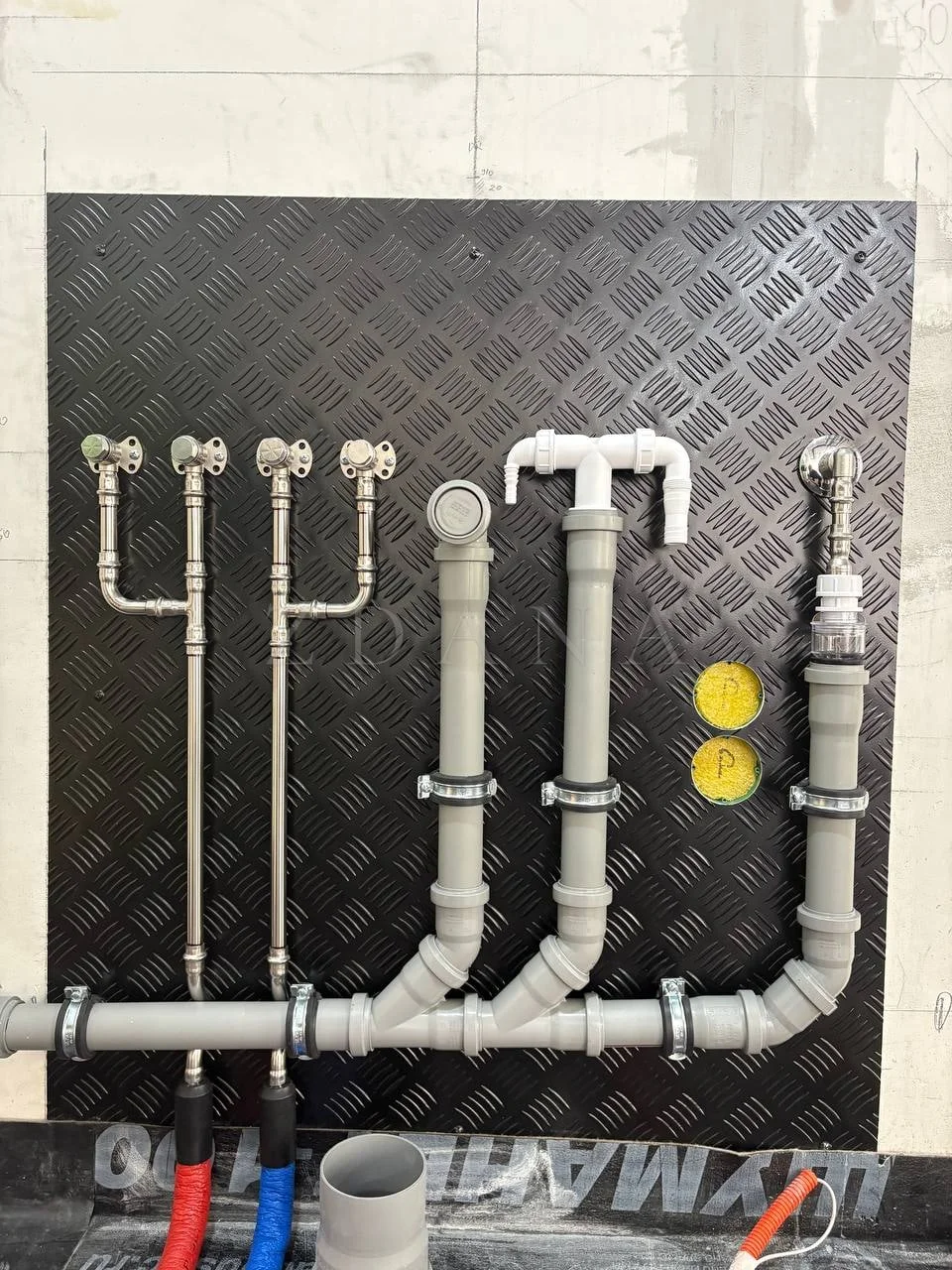

Стойки подводокСтальные подводки к приборам и серые трубы канализации сведены вертикально на одной панели — каждый отвод на своём месте до чистовой зашивки.

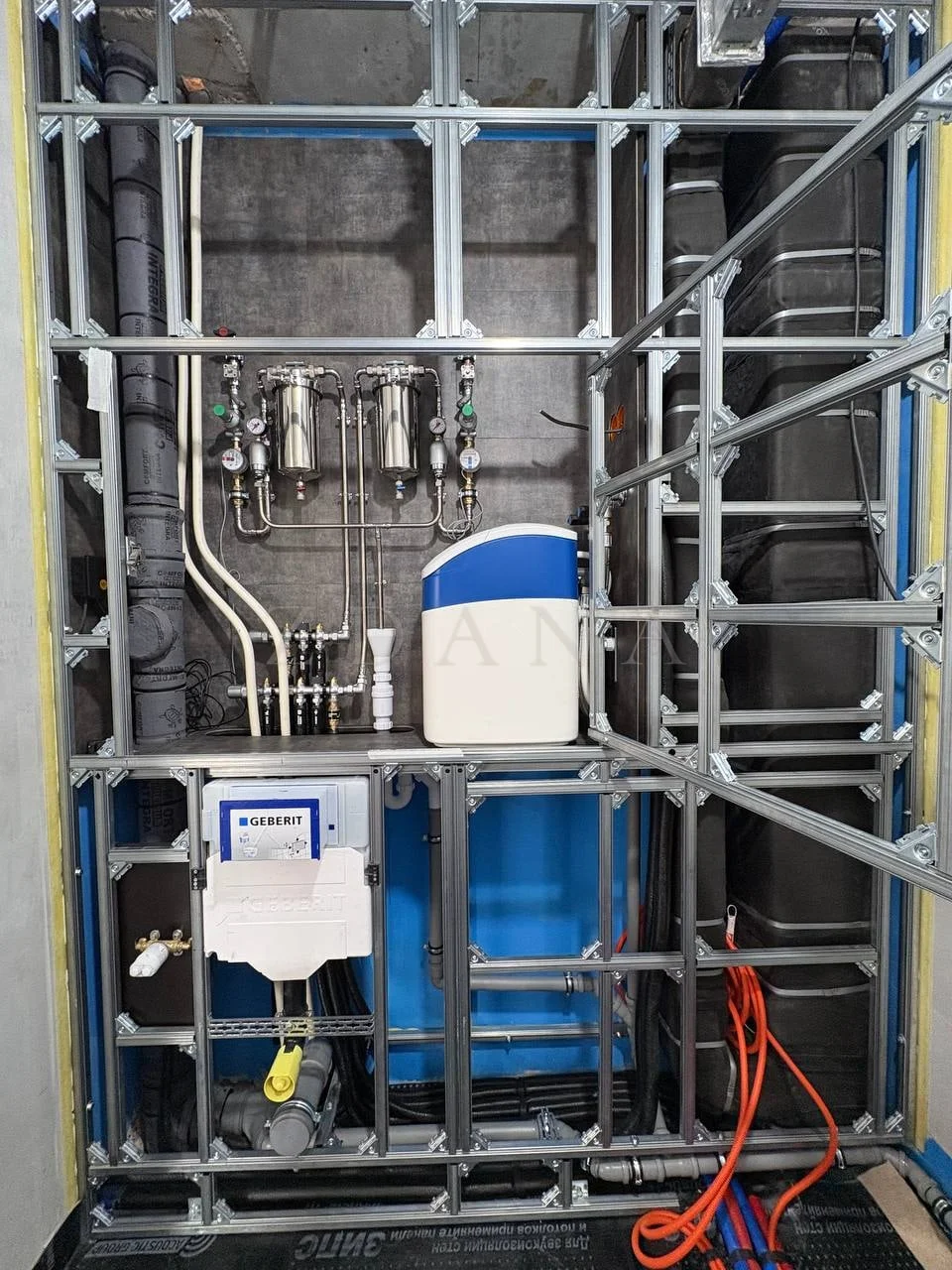

Шкаф водоподготовкиУзел в сборе на каркасе: фильтры, умягчитель, коллекторы и инсталляция Geberit — компактный технический шкаф с доступом к каждому элементу.

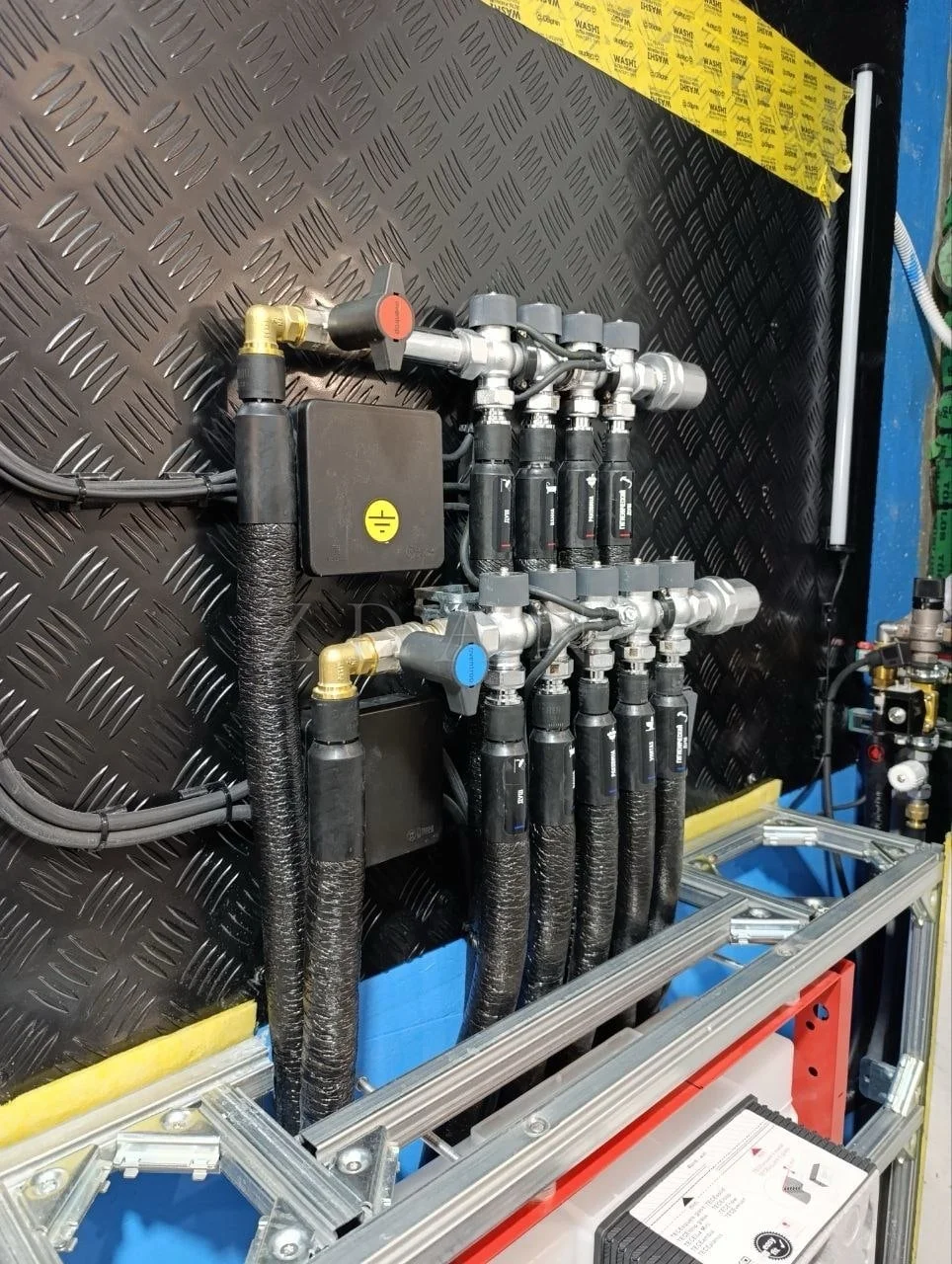

Коллектор в шкафуНа рифлёной стальной панели собран блок изолированных отводов с шаровыми кранами — каждый идёт к своей точке водоразбора.
Ввод в санузелКрасно-синие трубы лучевой разводки выходят из-под пола на звукоизоляционный слой и поднимаются к рабочему месту сантехника.

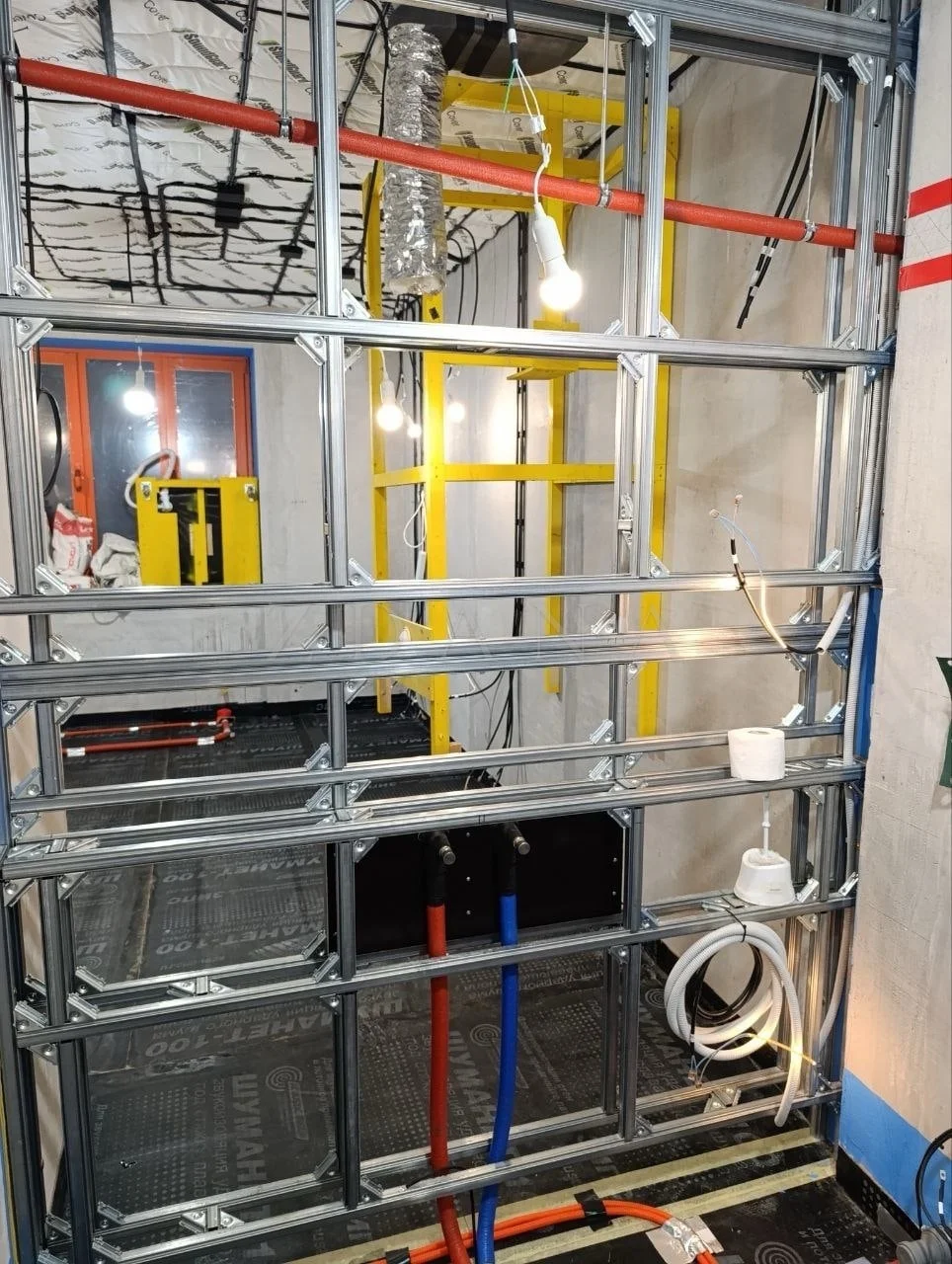

Каркас санузлаМеталлический каркас перегородки собран вокруг вертикальных стояков и подводок — трубы заведены до монтажа облицовки.
Транзитный коридорПо всей длине коридора трубы лучевой разводки уложены поверх шумоизоляции и закреплены хомутами перед заливкой стяжки.

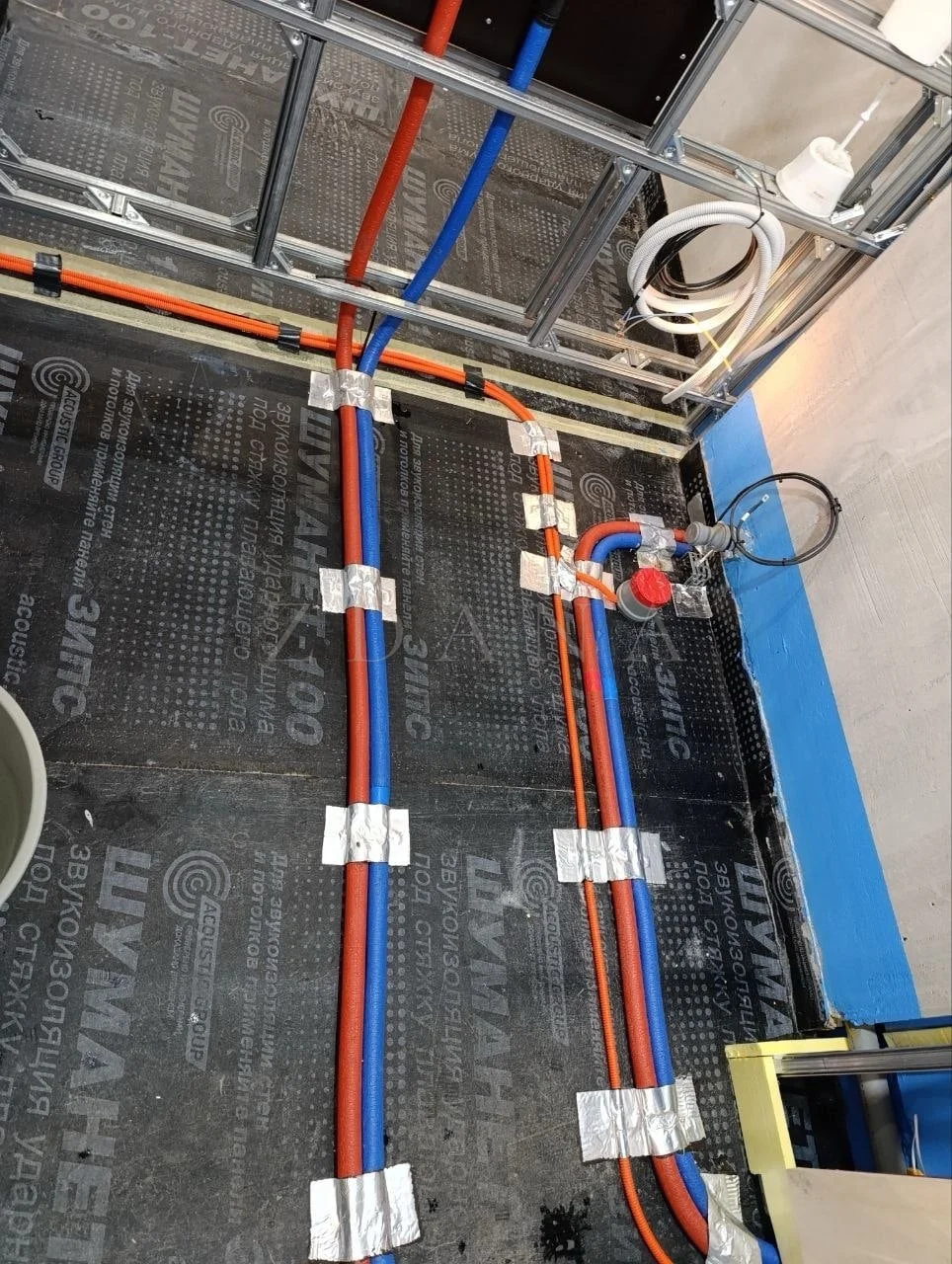

Скрытый смесительПодводки горячей и холодной воды поднимаются к скрытому корпусу смесителя, все соединения промаркированы и зафиксированы.

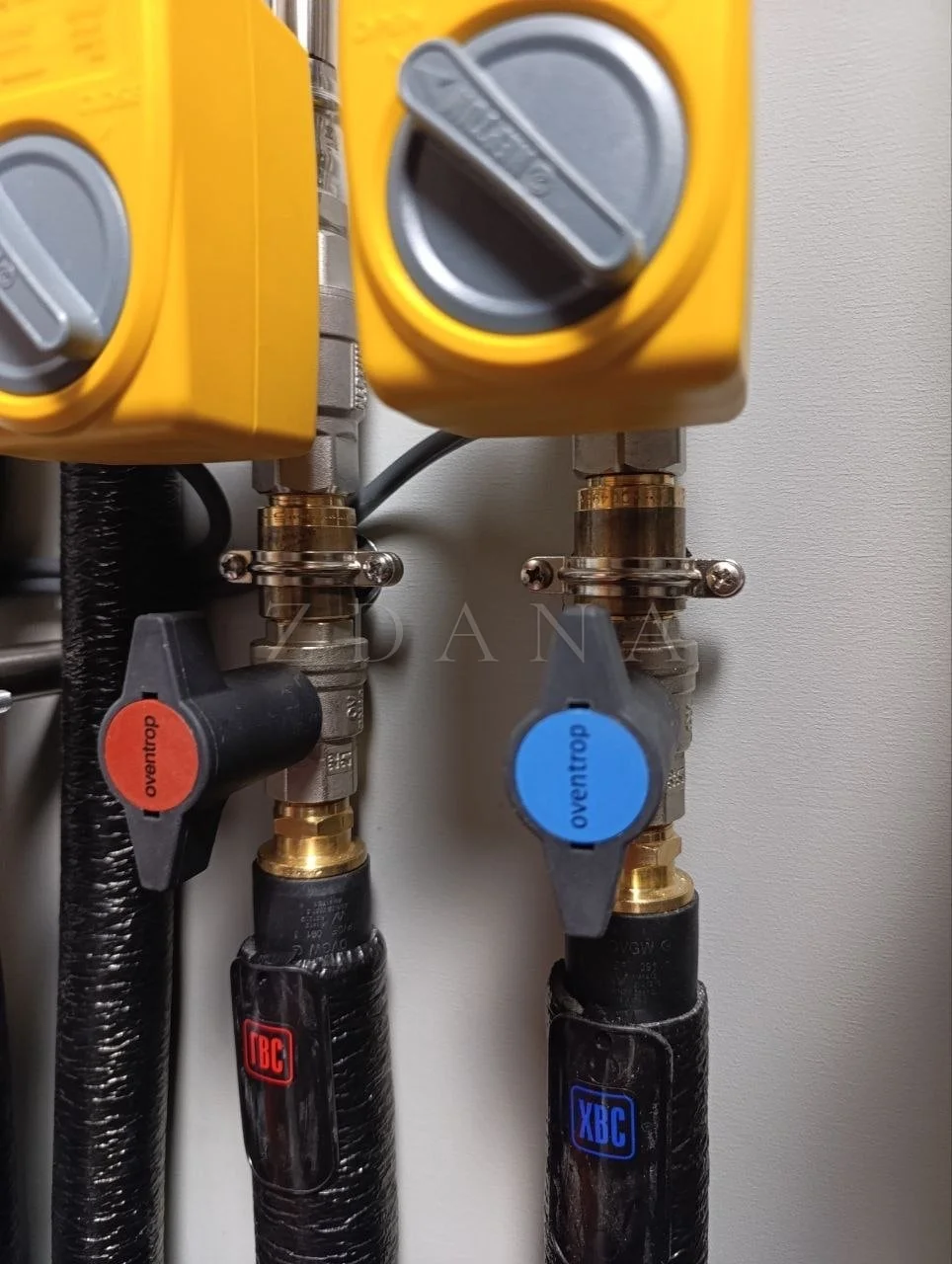

Отсечные краныШаровые краны с цветовой маркировкой позволяют перекрыть каждую линию отдельно — без отключения воды во всей квартире.
Разводка к инсталляцииТрубы лучевой разводки подходят от узла к инсталляции унитаза, встроенной в каркас у стены.

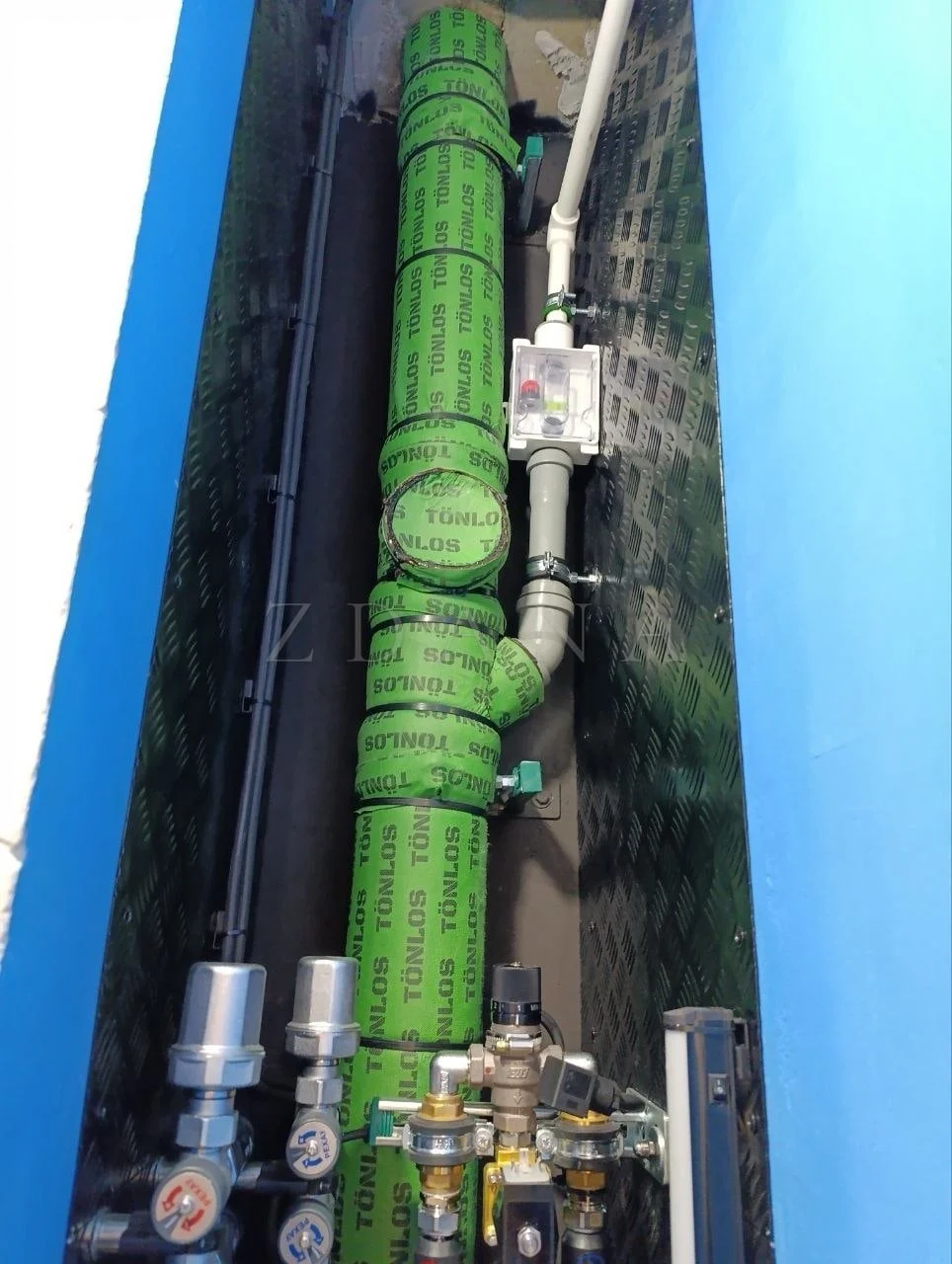

Стояк в кожухеКанализационный стояк обёрнут звукопоглощающим кожухом по всей высоте короба — решение против шума слива в соседних комнатах.

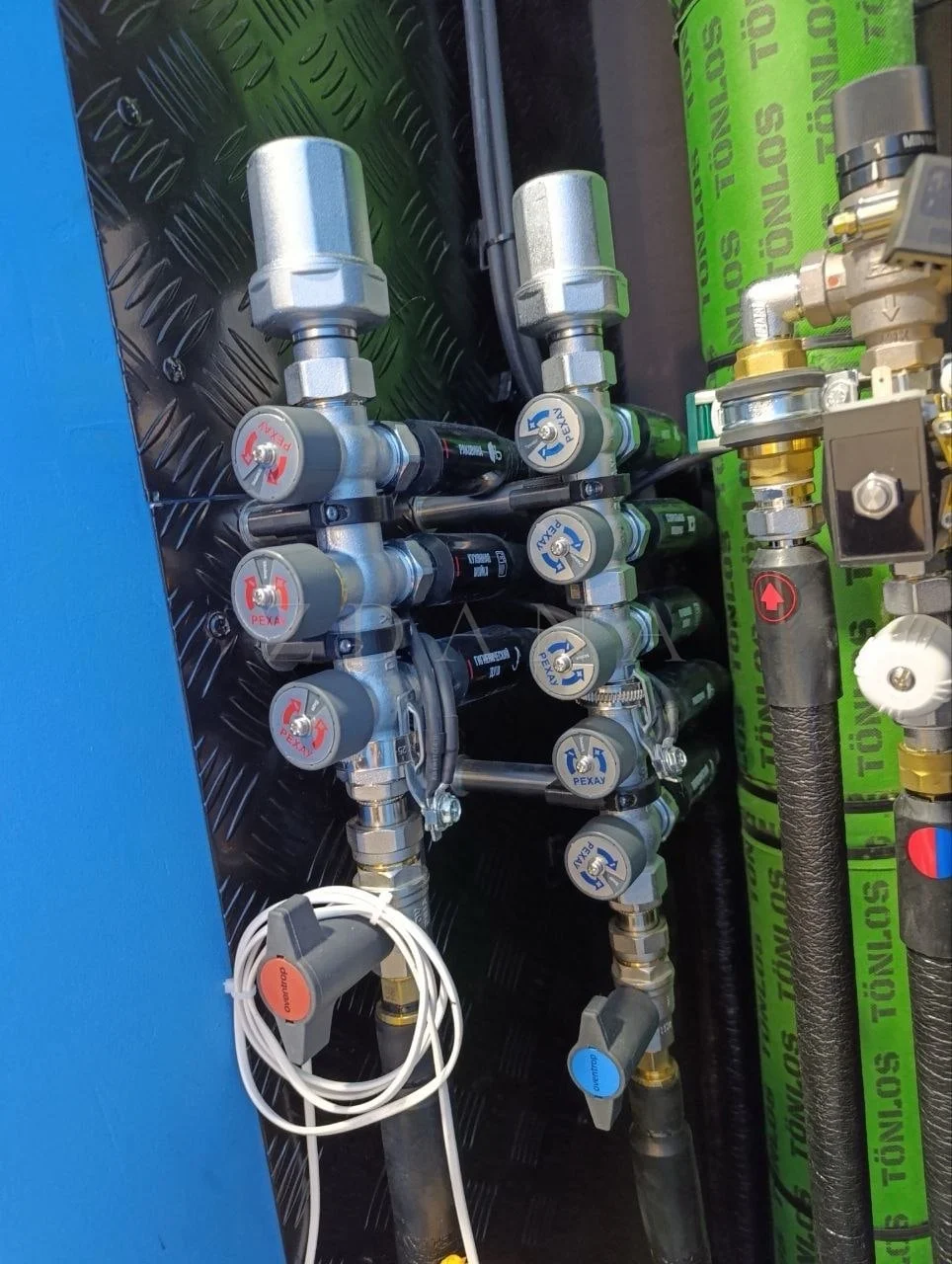

Балансировочные клапаныКлапаны с ручной настройкой расхода стоят рядом со стояком — каждый контур регулируется отдельно от остальных.
Инженерный шкафПроточный водонагреватель Clage, магистральные фильтры и коллекторы STOUT с подписанными контурами собраны в единый инженерный шкаф.

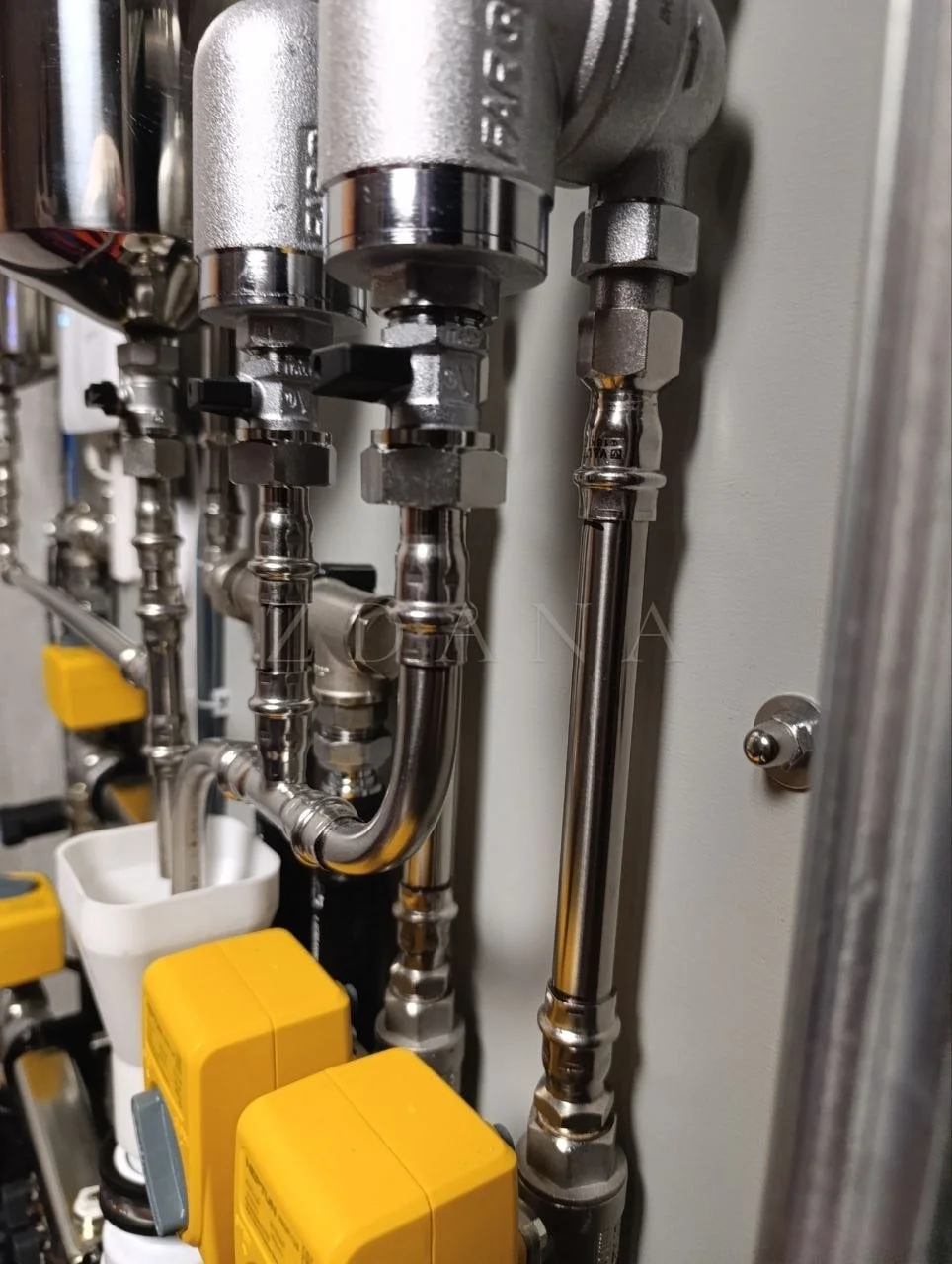

Байпас фильтраБайпасная перемычка и запорная арматура позволяют обслуживать магистральный фильтр без перекрытия воды во всей квартире.

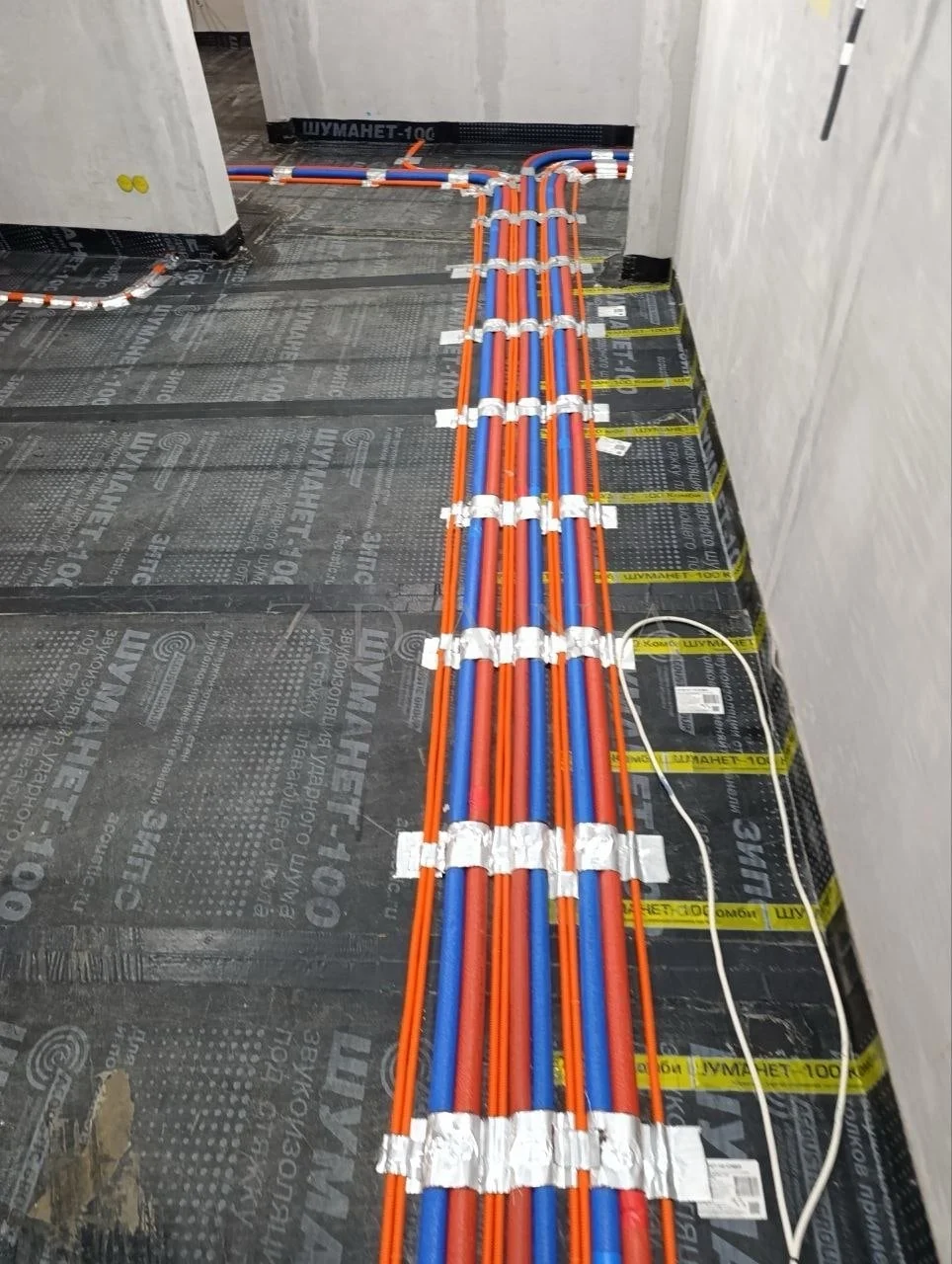

Пучок PEX по полуДесяток труб лучевой разводки собран в один пучок и промаркирован хомутами — так коридор проходят все линии сразу.

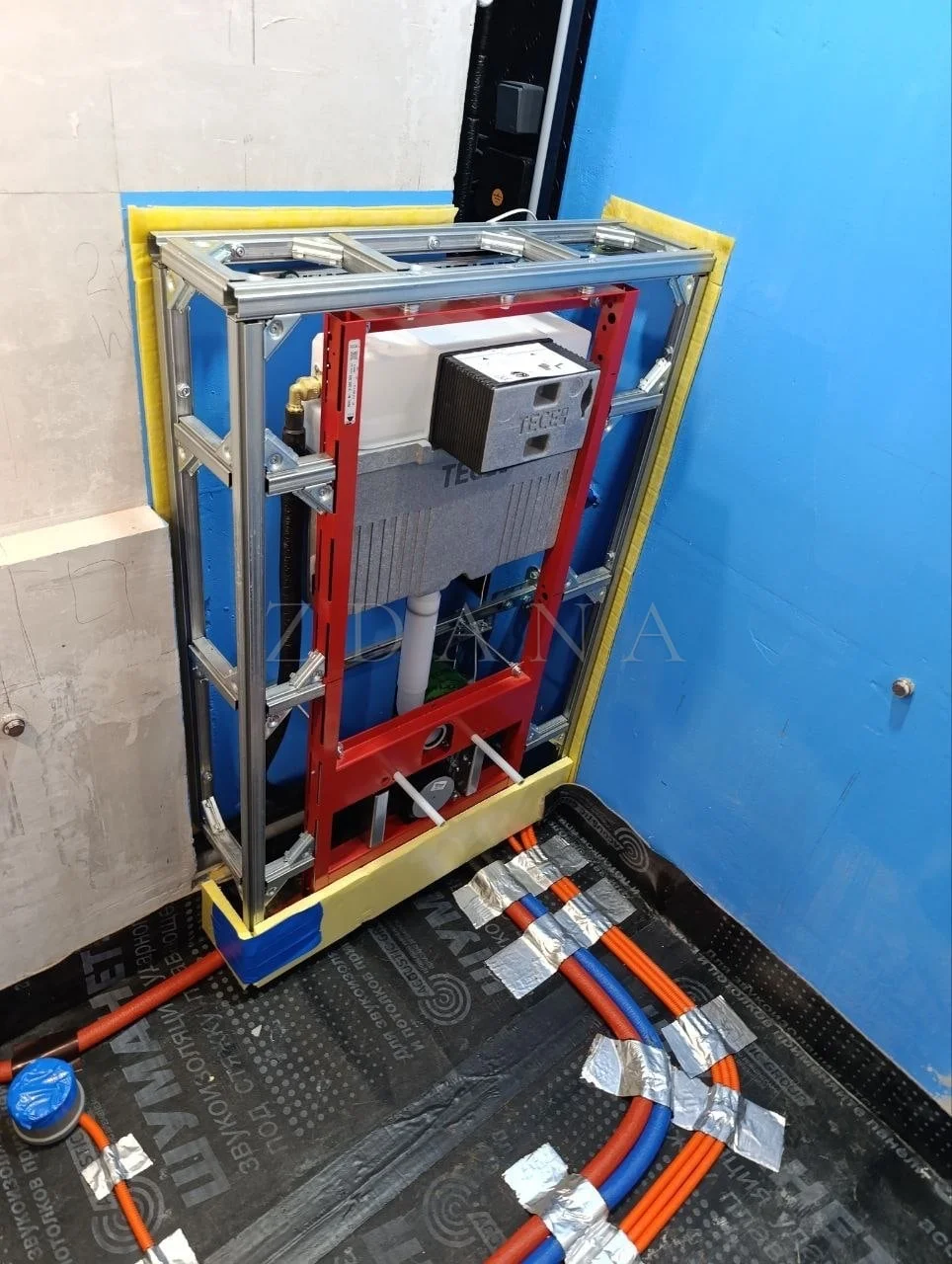

Инсталляция TECEИнсталляция TECE смонтирована в собственном каркасе с шумоизоляцией по контуру — унитаз встанет вплотную к стене без видимых труб.
Магистральные фильтрыДва корпуса фильтров с манометрами до и после — перепад давления сразу показывает, когда пора менять картридж.

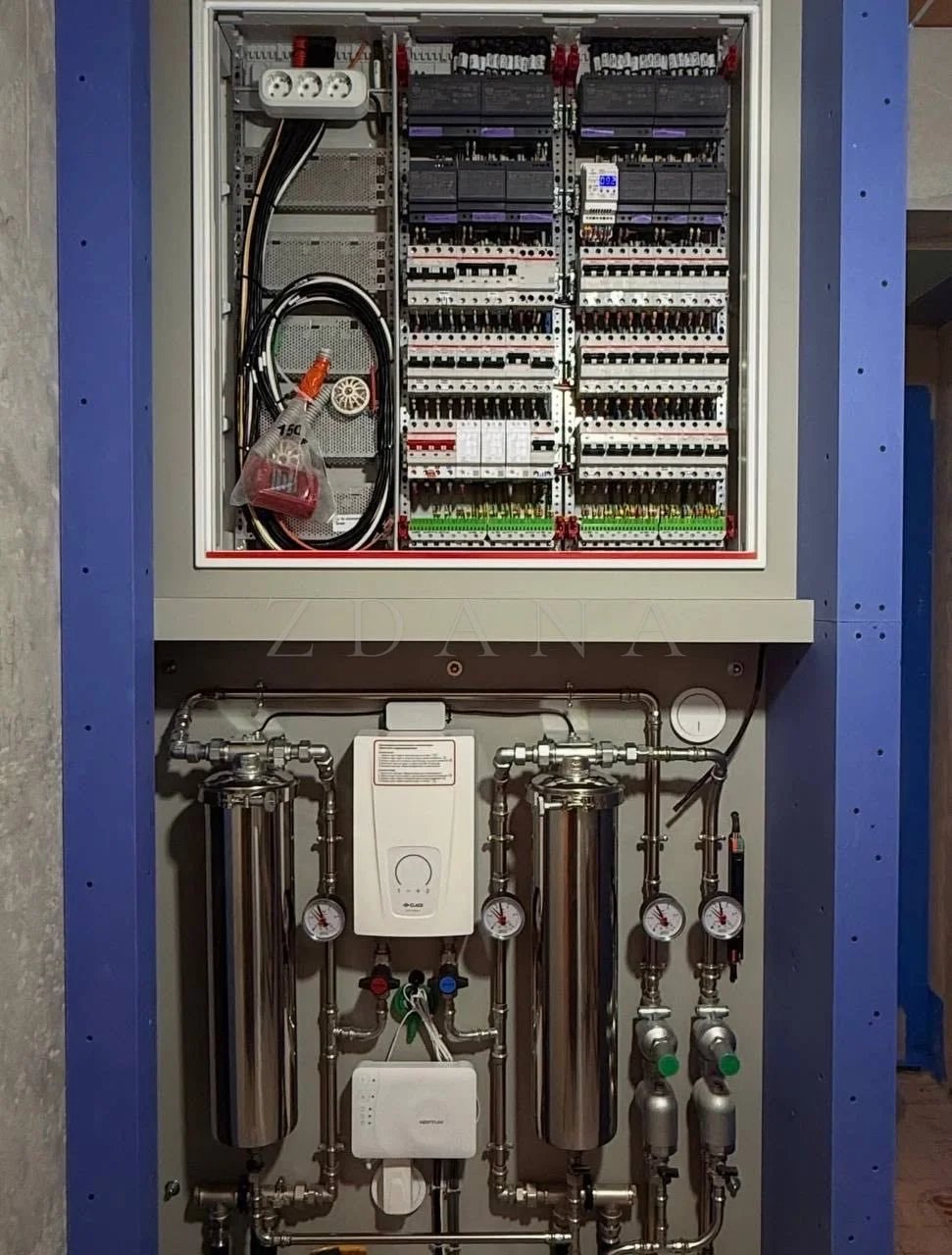

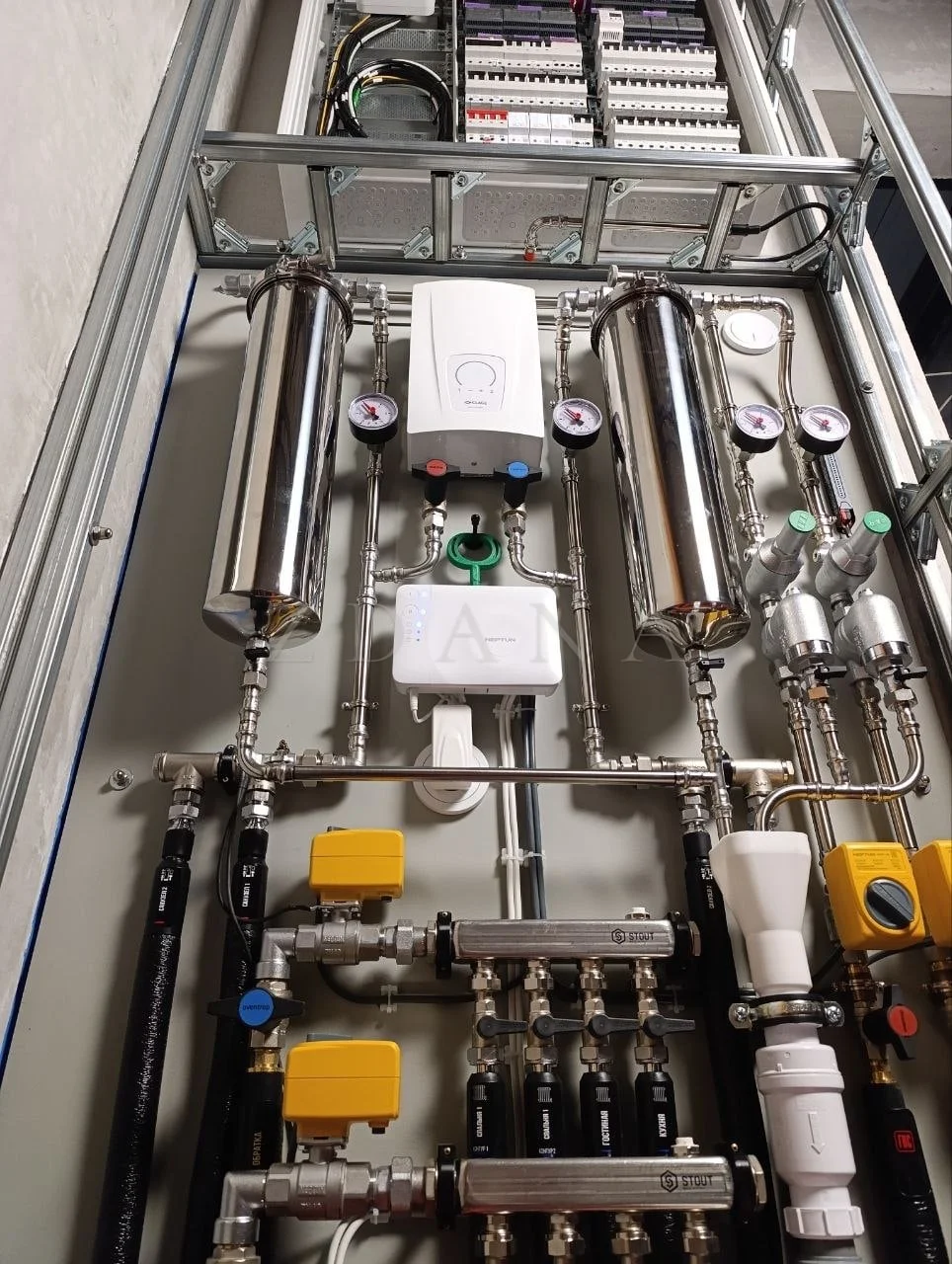

Щит над узломИнженерный узел водоподготовки смонтирован прямо под электрощитом на DIN-рейках — все системы дома в одном техническом объёме.

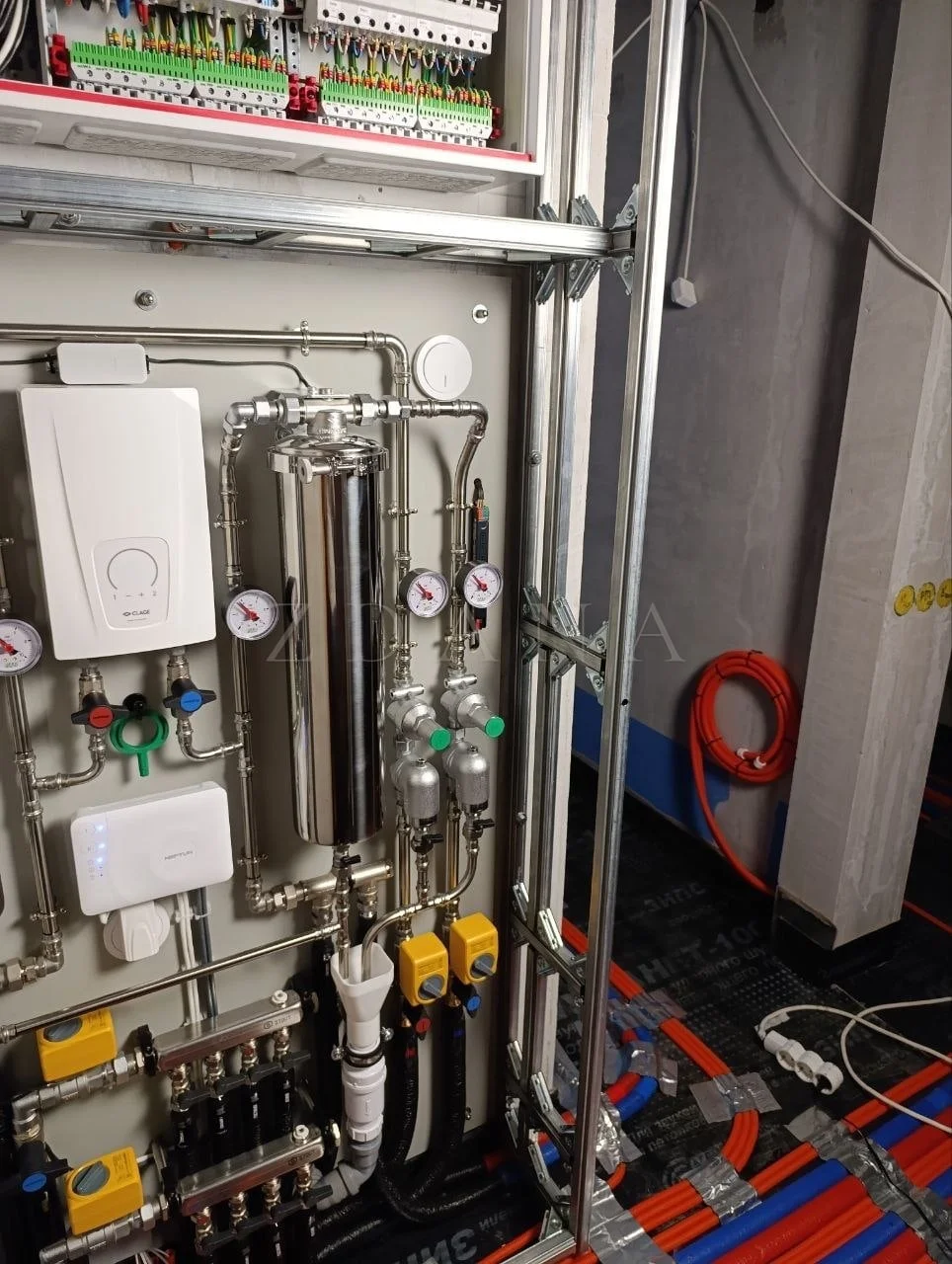

Шкаф из проёмаВид на инженерный шкаф из соседнего помещения: короб ещё открыт, трубы лучевой разводки тянутся по полу к коллекторам.

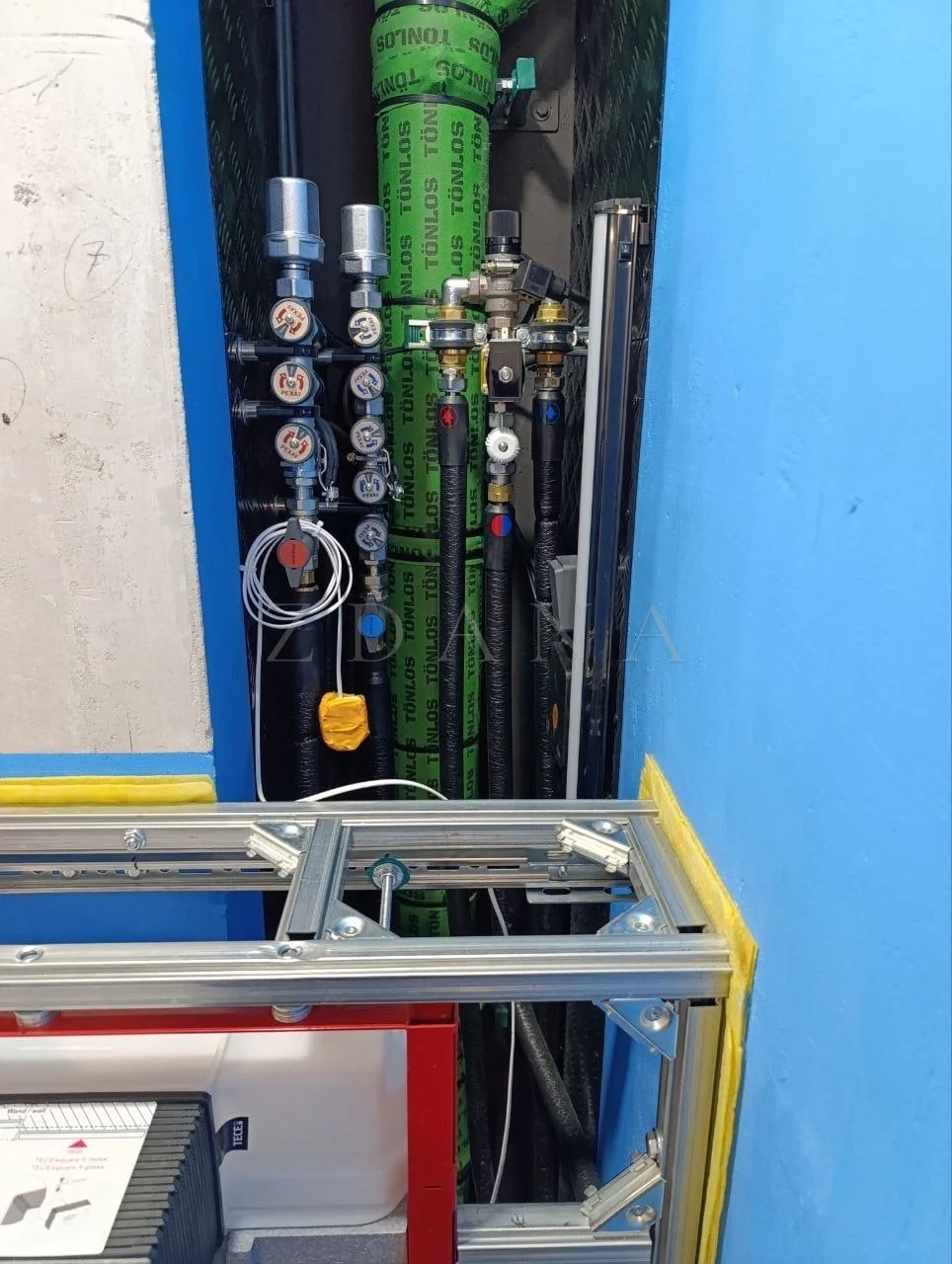

Стояк у коллектораКанализационный стояк в изоляции проходит вплотную к отопительному коллектору — расстояния выверены ещё на этапе проекта.
Контроль давленияМанометры по обе стороны фильтра фиксируют падение давления — верный признак того, что картридж пора промыть или заменить.
Защита от протечекЭлектромеханические клапаны Neptun перекрывают горячую и холодную воду по сигналу датчиков протечки, не дожидаясь ручного вмешательства.
Маркировка санузловОтводы к двум санузлам подписаны прямо на изоляции труб — подача и обратка читаются с одного взгляда даже спустя годы.

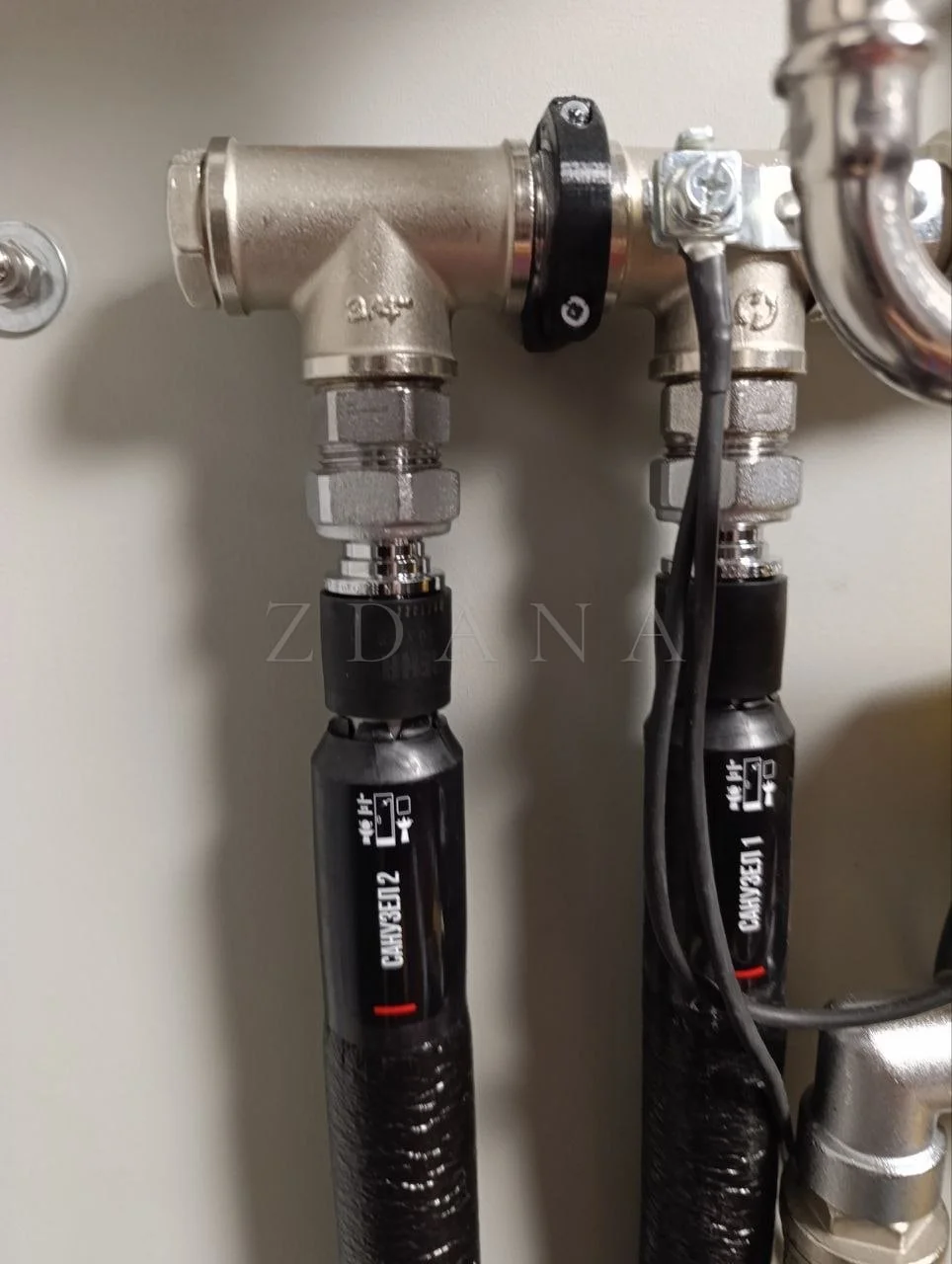

Тройники санузловТройники с отводами на два санузла собраны на одной оси — компактный узел вместо путаницы из параллельных линий.
Коллектор тёплого полаКоллектор STOUT с подписанными контурами позволяет отбалансировать каждую комнату отдельно при пусконаладке.

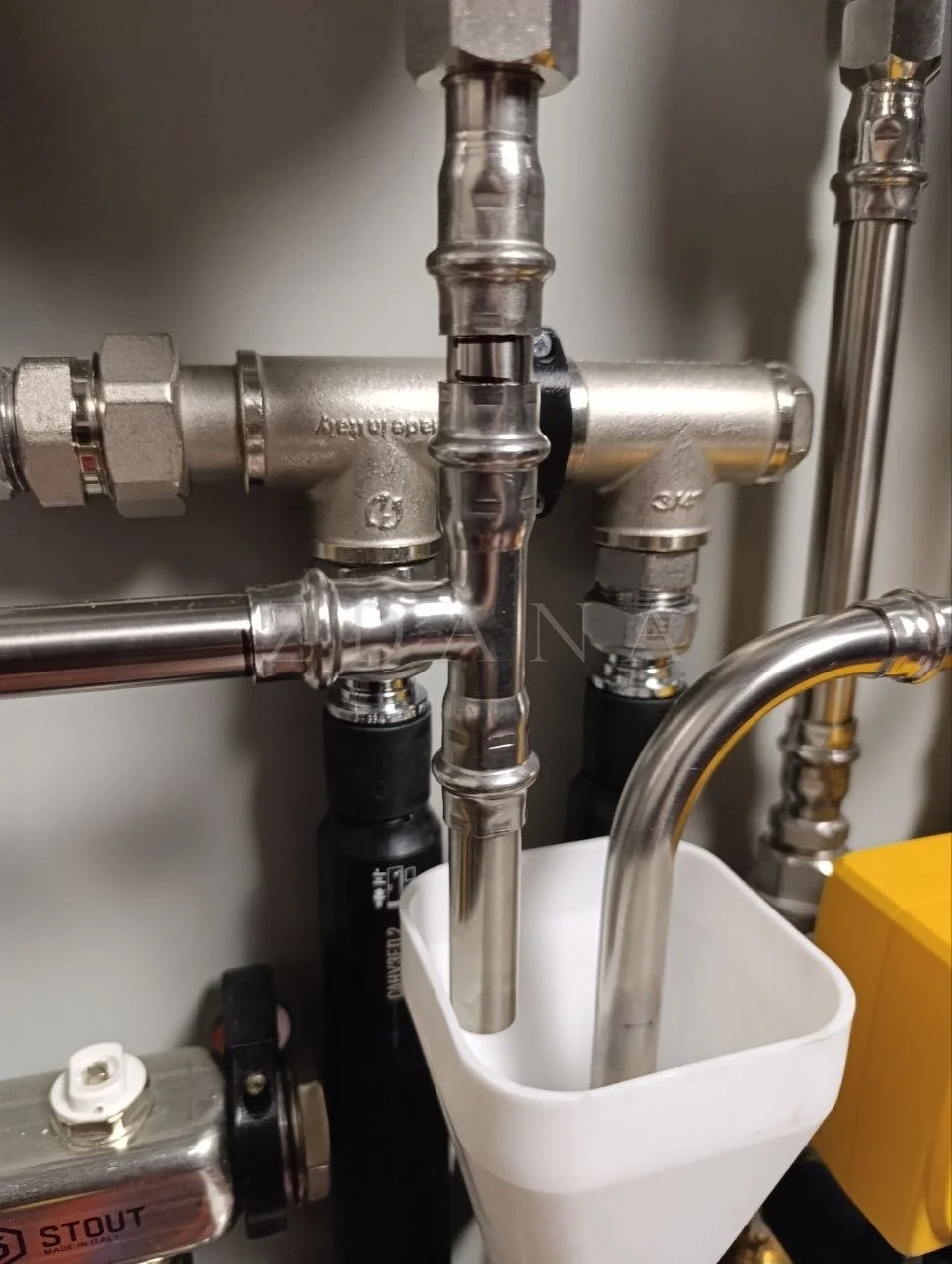

Аварийный сливСброс с предохранительного клапана заведён в воронку с гарантированным зазором — при срабатывании вода уйдёт в канализацию, а не на пол.

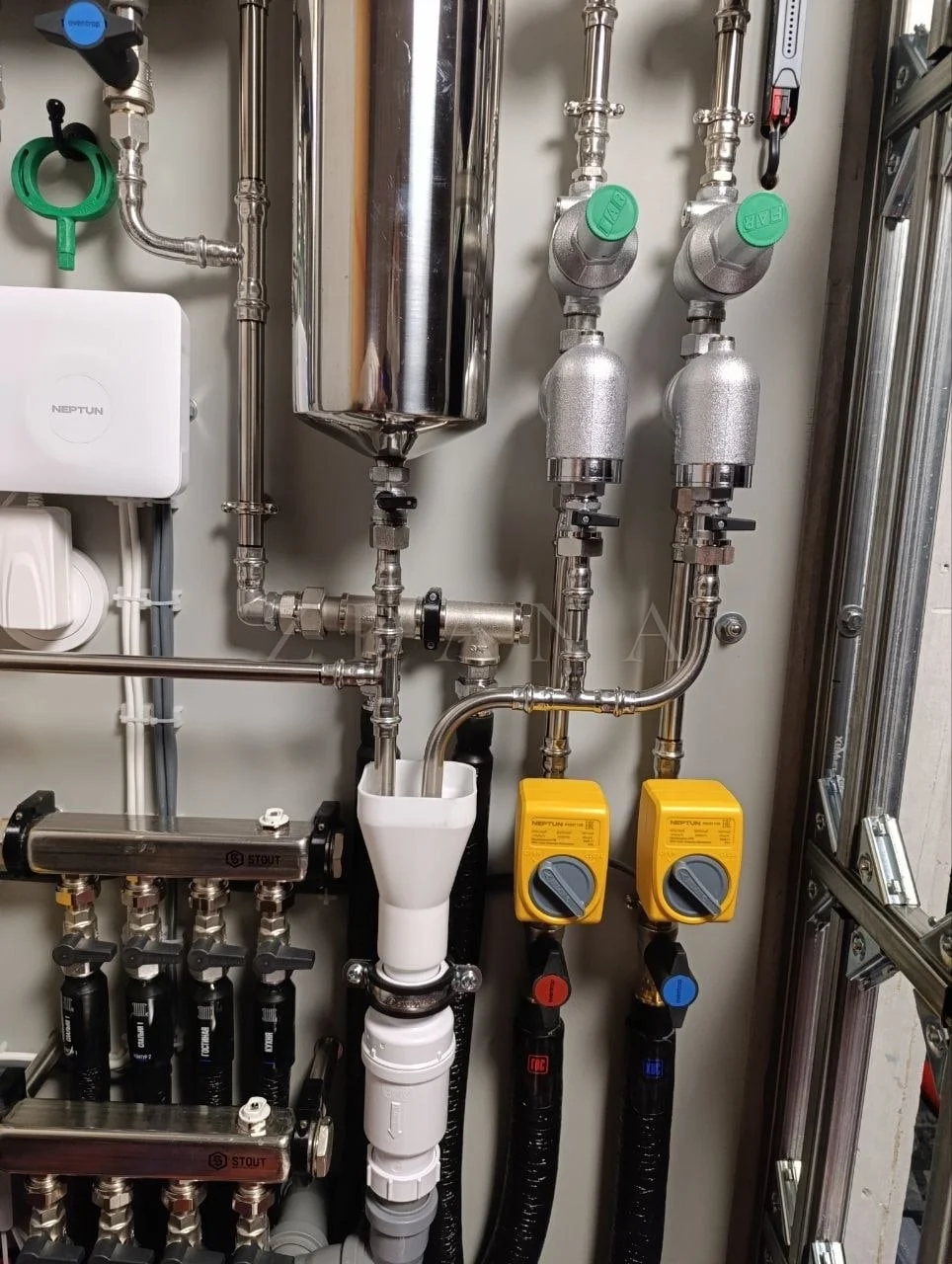

Группа безопасностиПредохранительные клапаны, воронка аварийного слива и электромеханические клапаны Neptun образуют единый контур защиты узла.

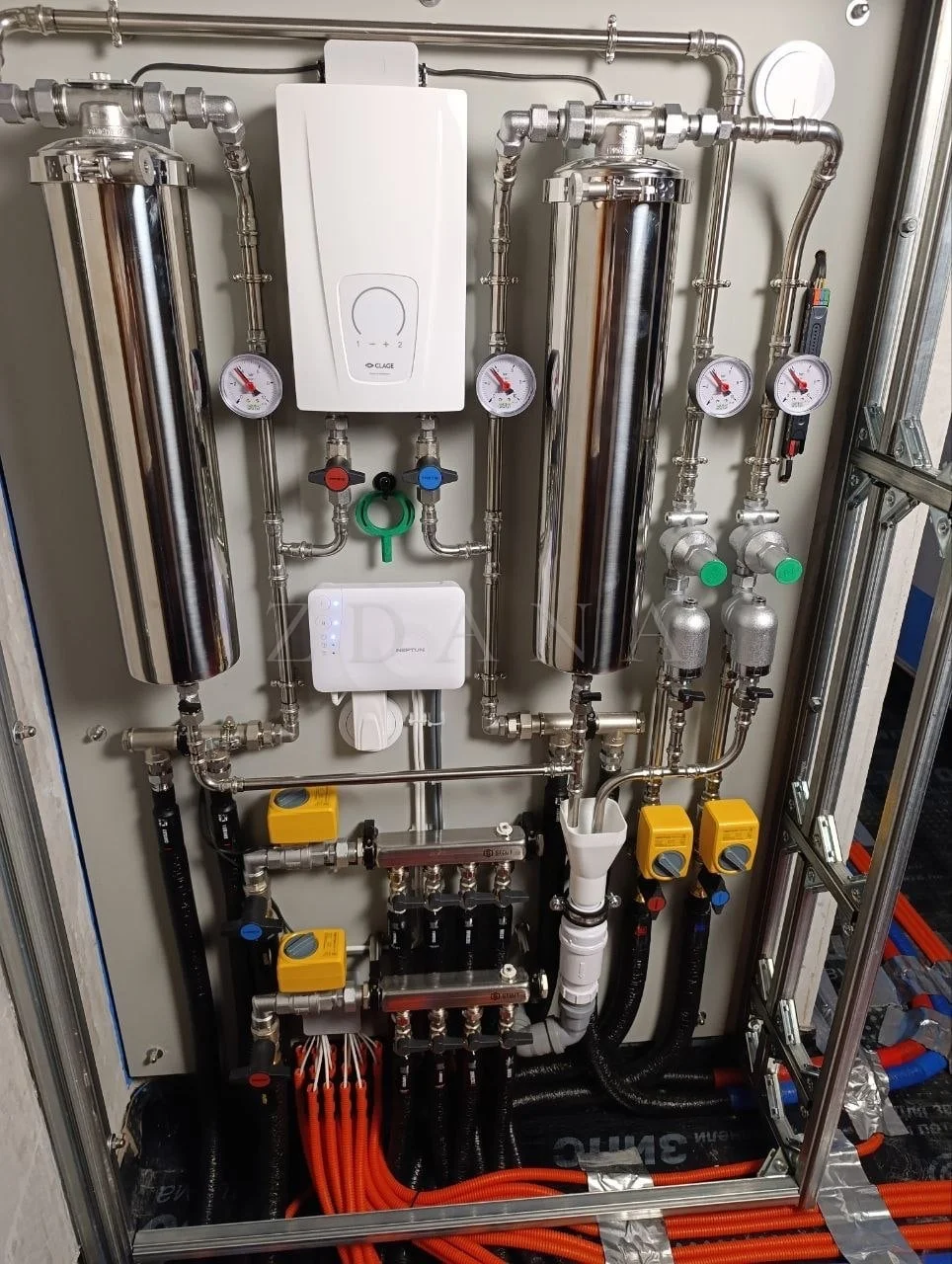

Узел в сбореГотовый узел собирает воедино нагрев, фильтрацию, защиту от протечек и лучевую разводку — фундамент, который потом не увидит никто, кроме мастера.

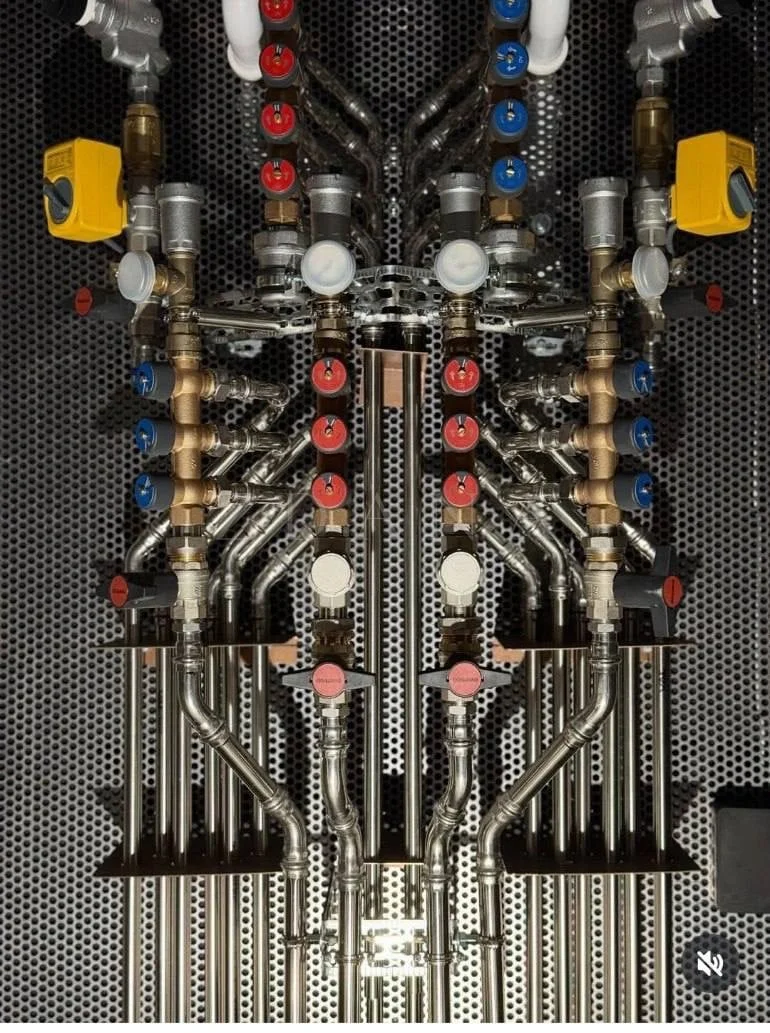

Парные коллекторыДва зеркальных латунных коллектора с красно-синими клапанами и хромированными подводками собраны на монтажной панели — порядок труб виден с первого взгляда.

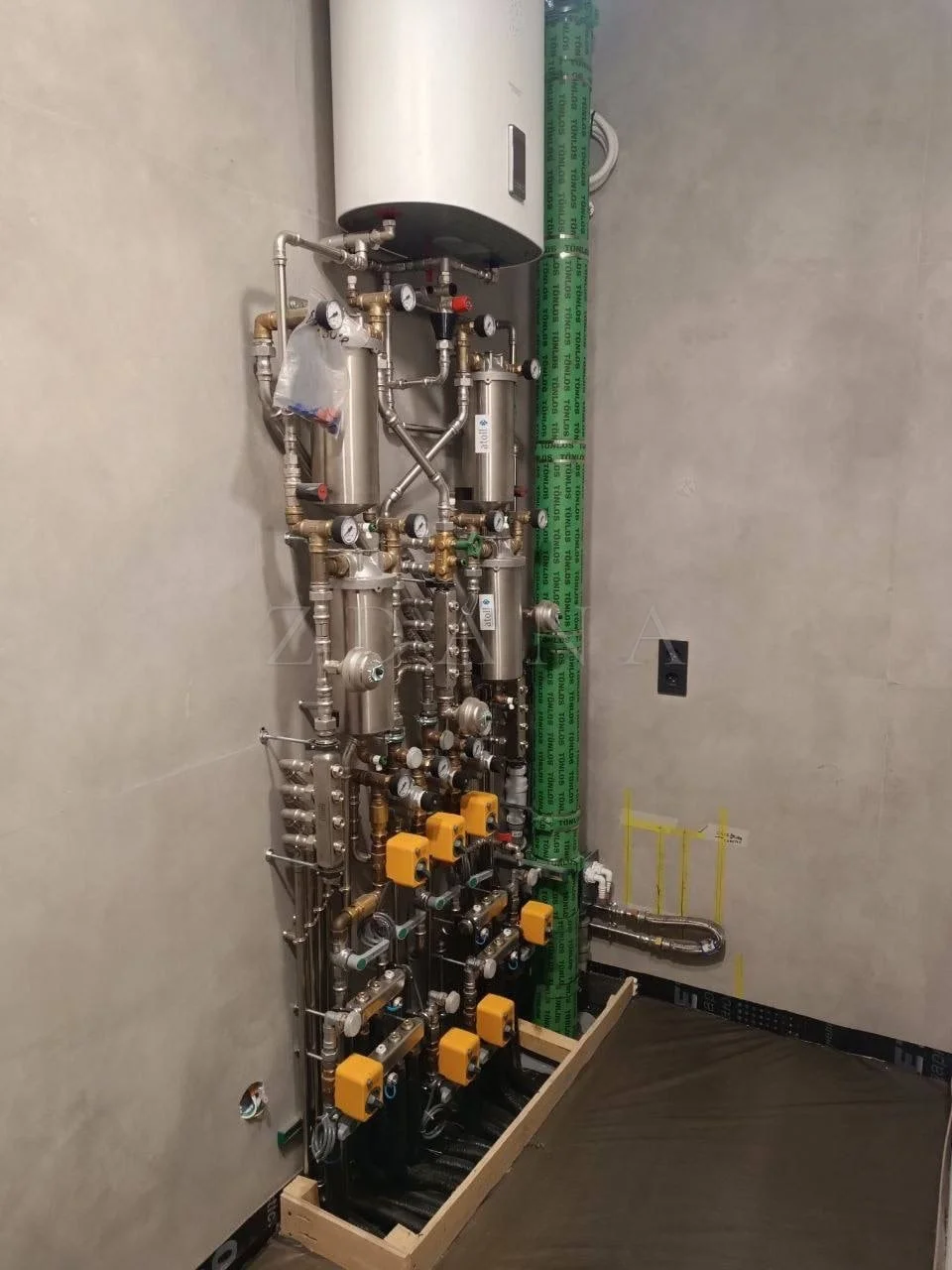

Шкаф до фасадаНагреватель, фильтры и коллектор с приводами лучевой разводки собраны в углу технического шкафа до монтажа лицевой панели.

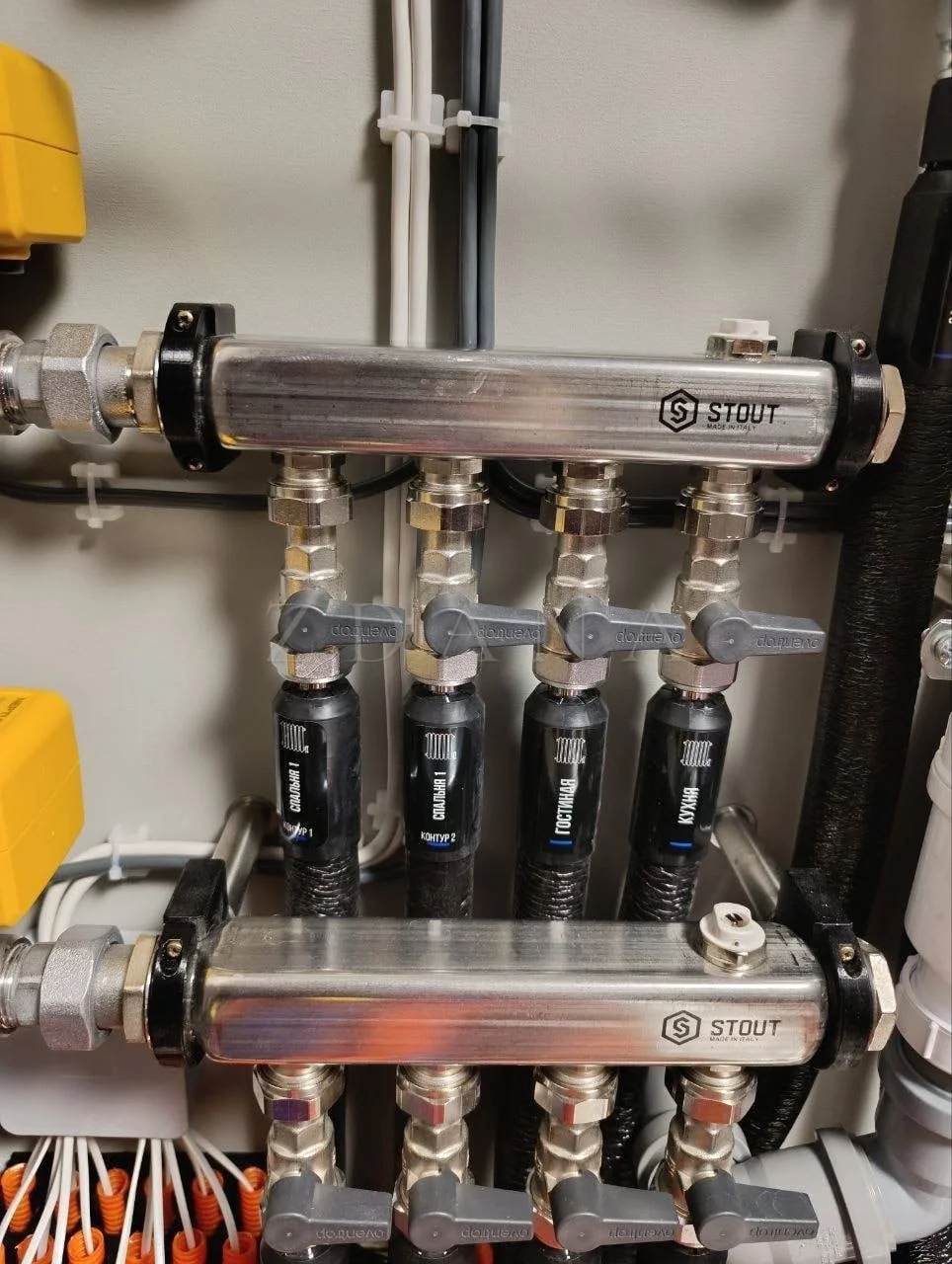

Коллекторы STOUTДва коллектора STOUT с промаркированными контурами разведены по приводам до заводки труб в стяжку.
Шкаф без пустотПроточный нагреватель Clage, блок защиты Neptun и два коллектора STOUT занимают весь технический шкаф без единого пустого места.

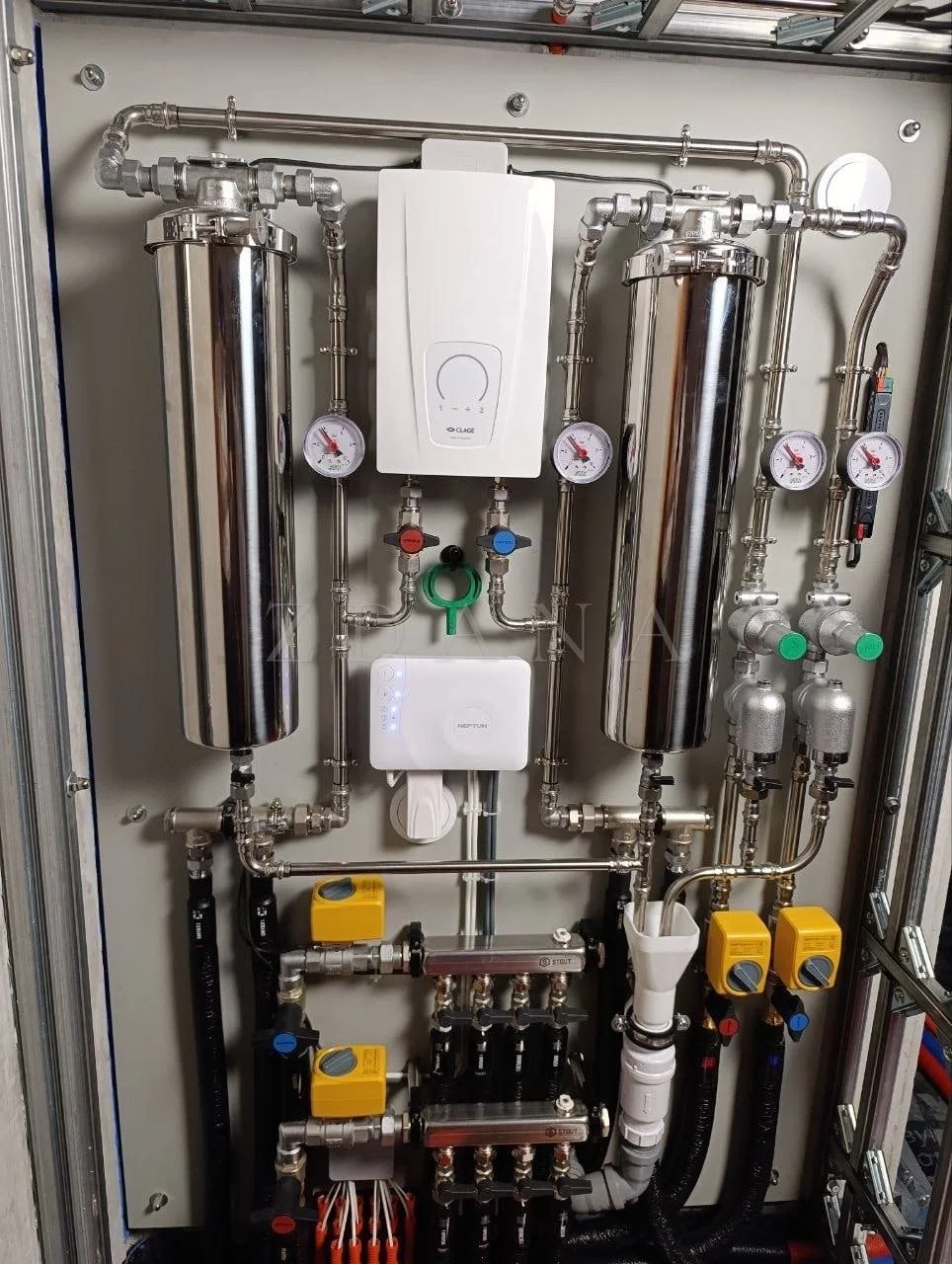

Симметрия узлаДва магистральных фильтра и проточный нагреватель Clage с манометрами и блоком Neptun выстроены строгой симметричной линией по центру шкафа.

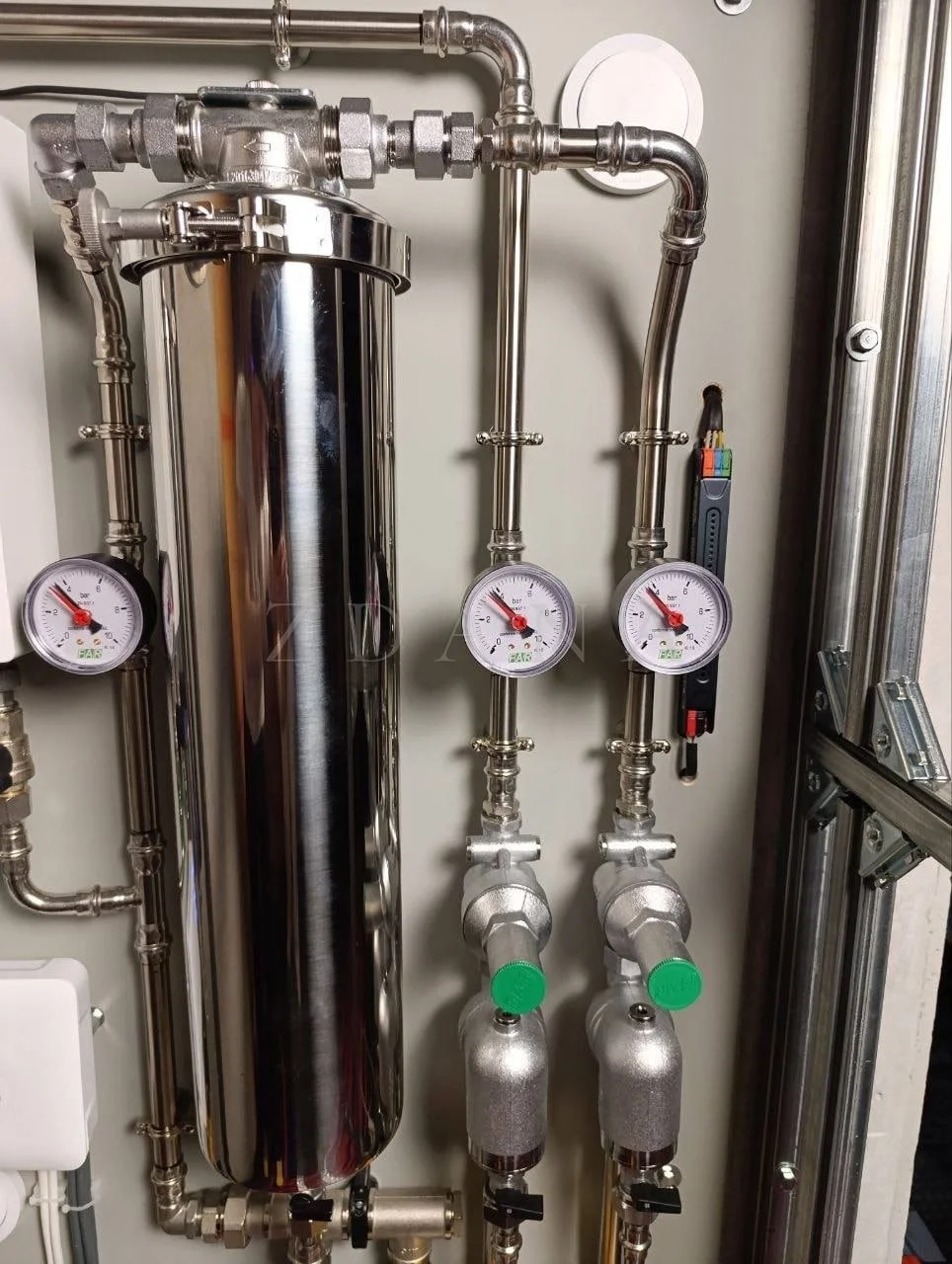

Магистральный фильтрСтальной корпус фильтра с манометрами закреплён на хомуте между двумя ветками подводки — давление на входе и выходе под контролем.

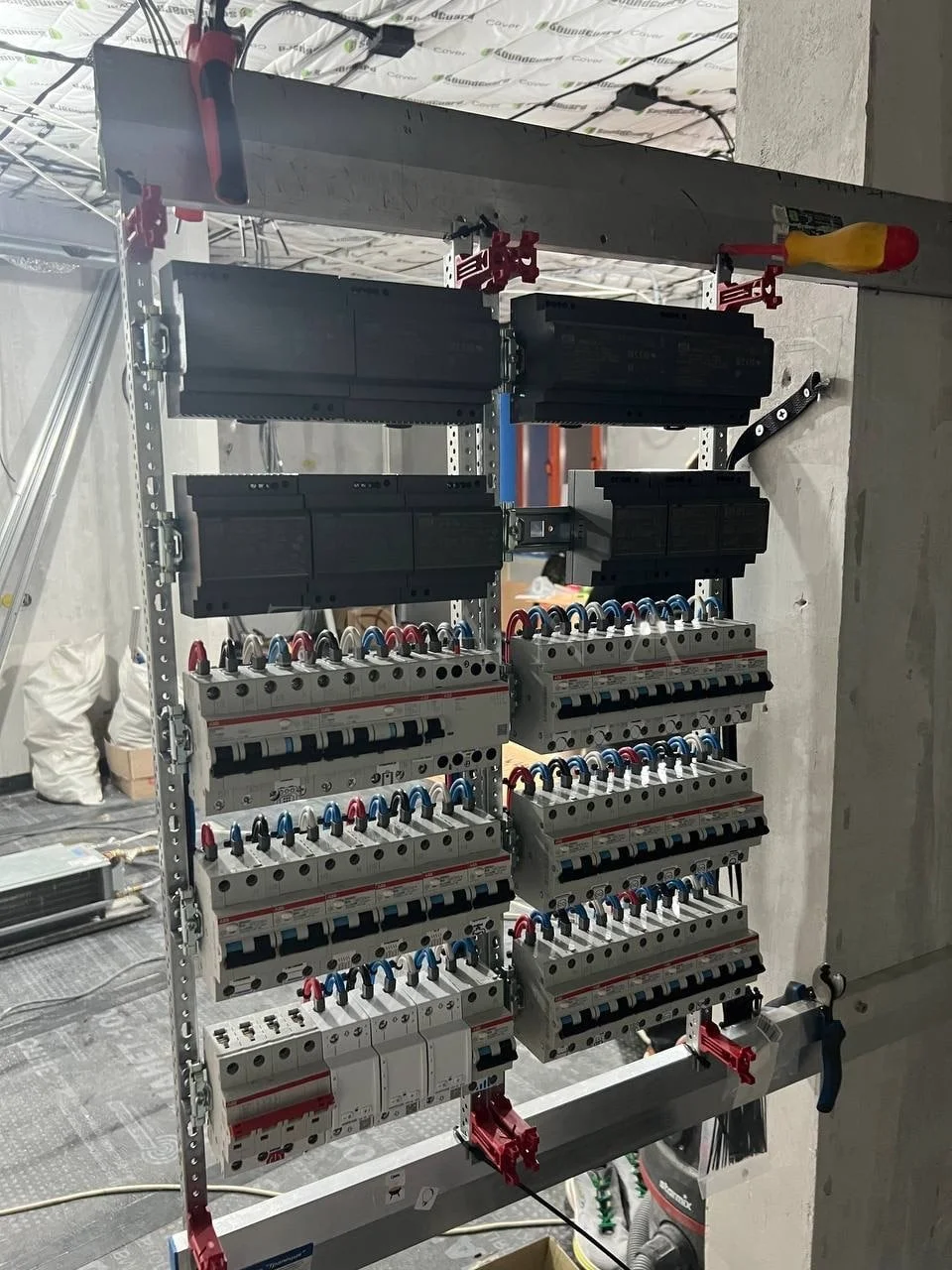

Щит автоматикиАвтоматы и клеммные блоки щита управления разведены по DIN-рейкам цветными проводами — отсюда запитаны приводы и датчики инженерных систем.
Узел на рамеУзел водоподготовки и коллекторы STOUT закреплены на оцинкованной раме — щит готов встать на своё место в нише.
Автоматика и водаЩит автоматики сверху и коллекторный блок снизу собраны в одной раме — силовая часть и трубная разводка соседствуют, но не пересекаются.

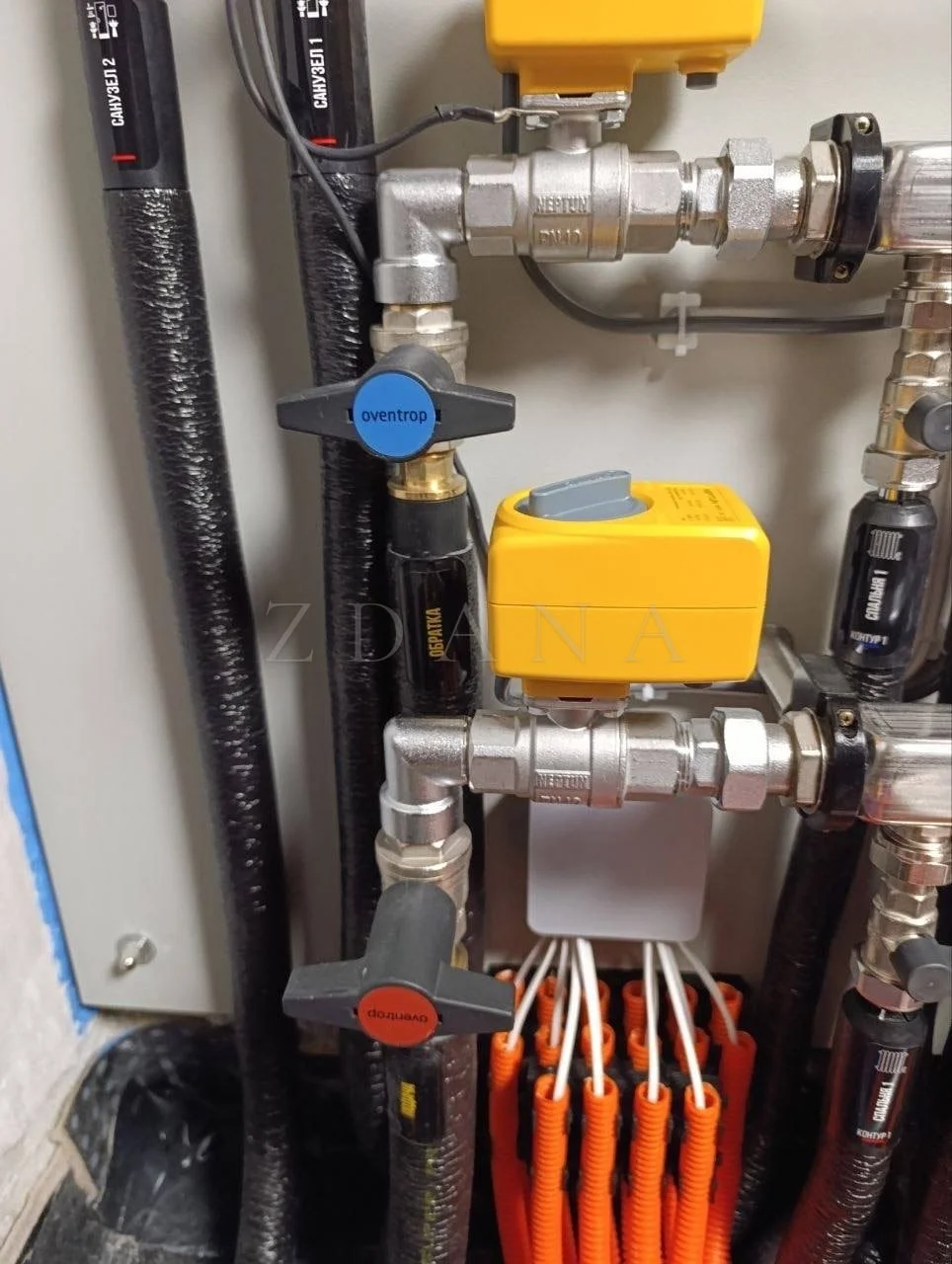

Запорная арматураКраны с подписями «санузел 1» и «санузел 2» позволяют перекрыть воду в каждом узле отдельно, не трогая остальной дом.

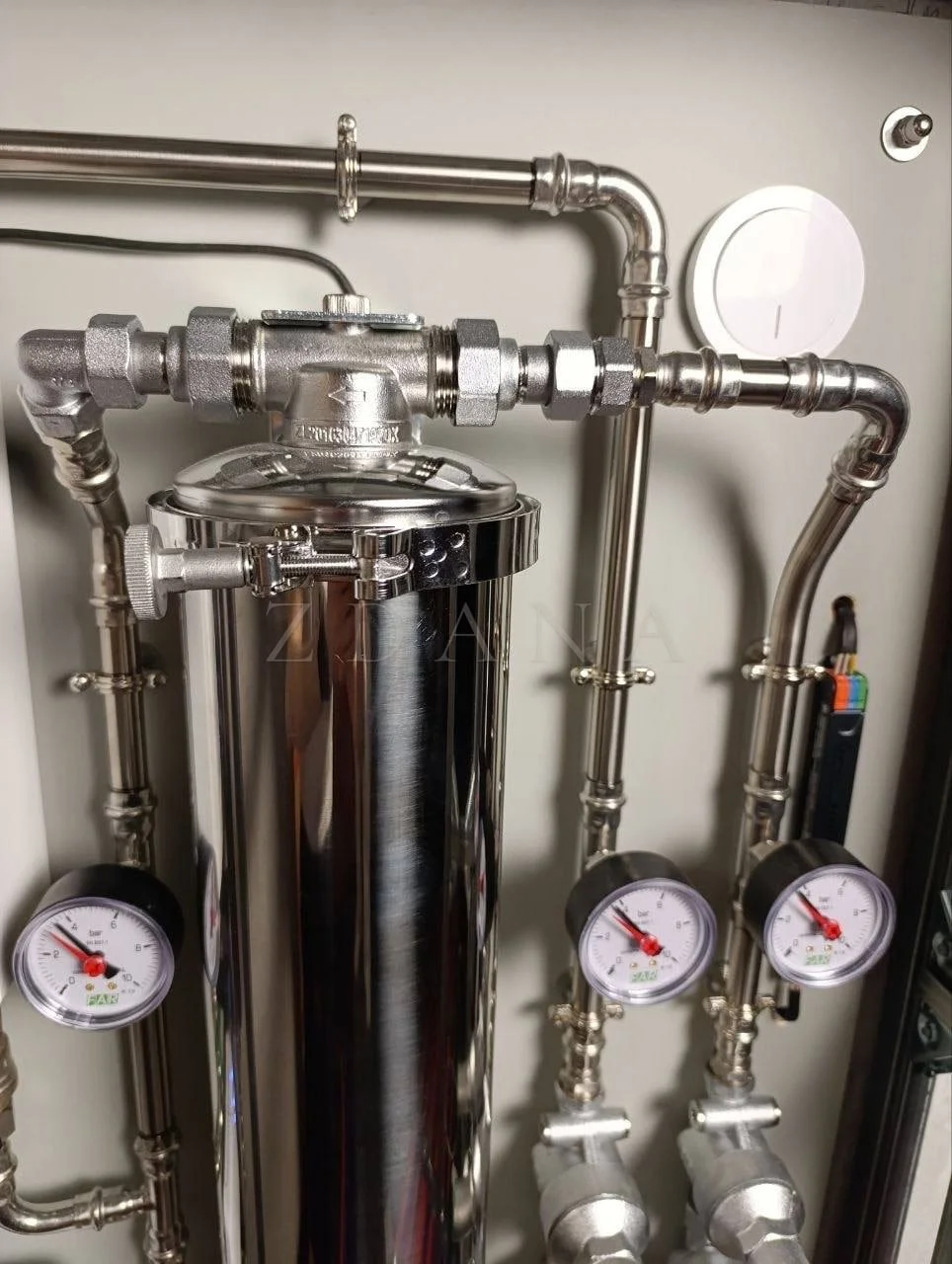

Фильтр на входеВторой фильтр на входе воды с манометрами и защитными колпачками зафиксирован скобой на стенке технического шкафа.

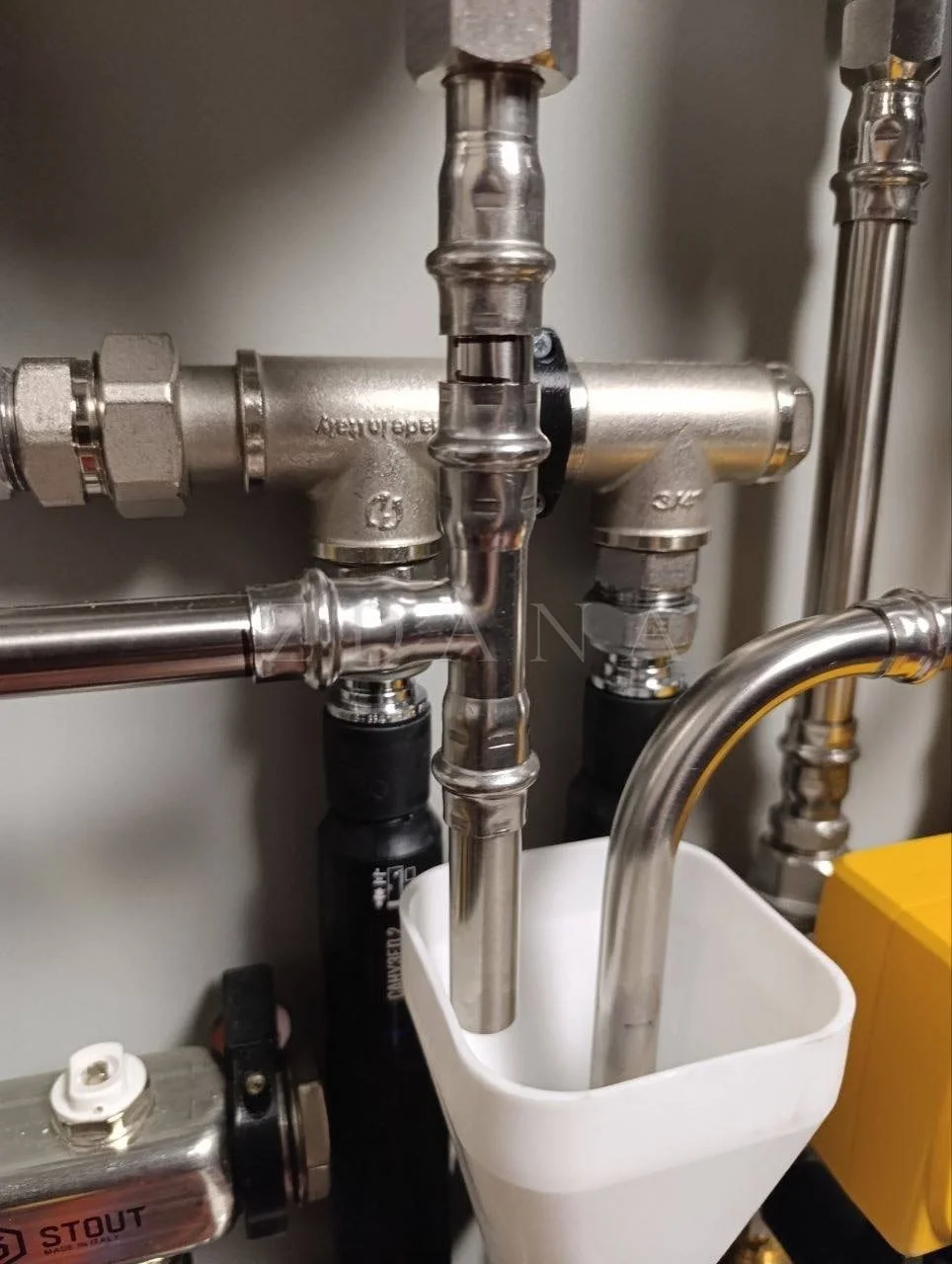

Продувка узлаТройник коллектора STOUT с временной сборочной воронкой — узел продувается перед опрессовкой, до подключения магистралей.
Шкаф перед закрытиемПолностью собранный шкаф с нагревателем Clage, коллекторами STOUT и блоком Neptun снят ещё раз — перед установкой фасадной панели.

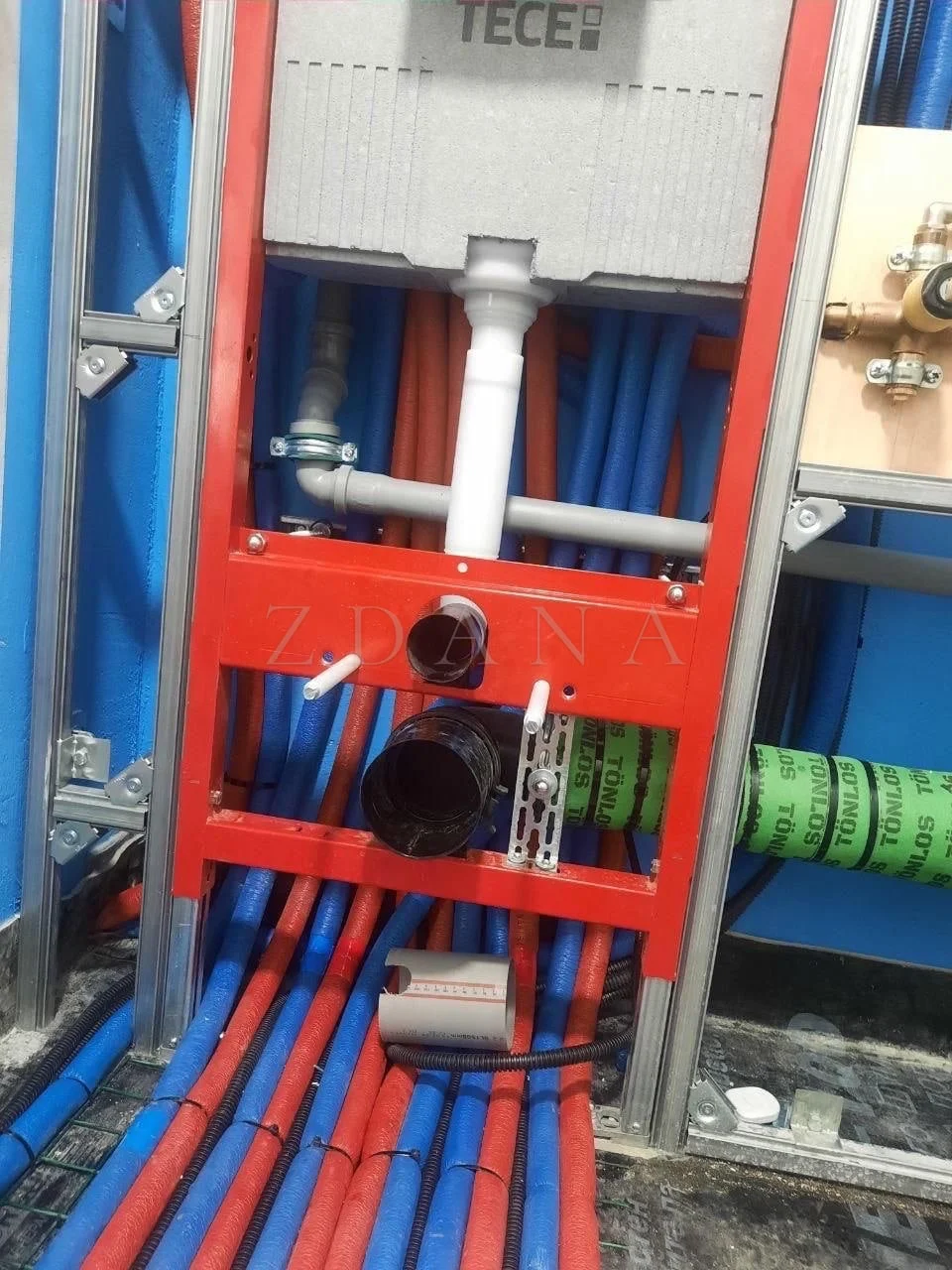

Инсталляция в рамеИнсталляция TECE с отводом канализации и красно-синими подводками лучевой разводки закреплена в раме рядом со звукоизоляцией стояка.

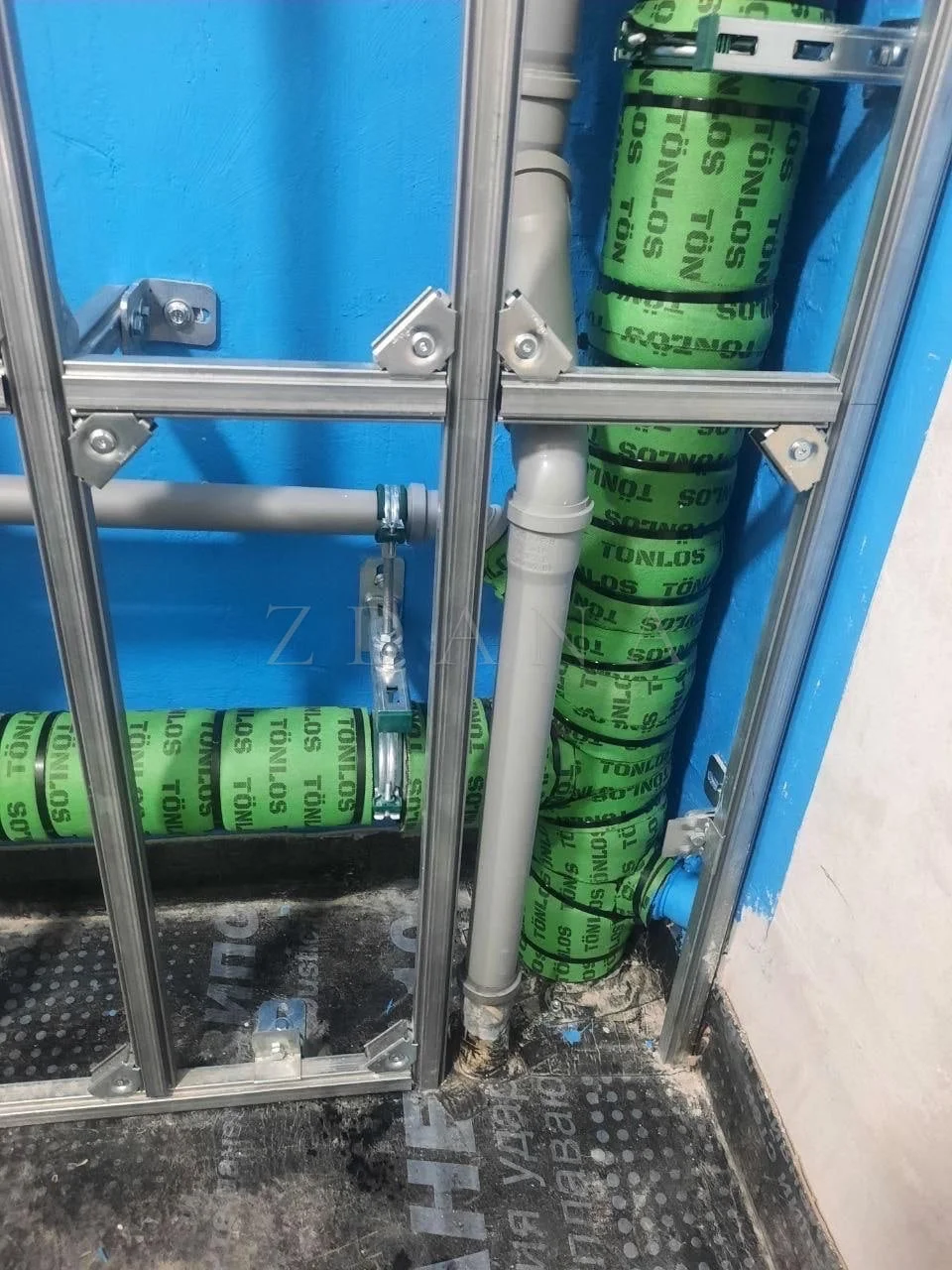

Звукоизоляция стоякаКанализационный стояк обёрнут звукоизоляцией и закреплён хомутами в металлической раме — шум слива не будет слышен в соседних комнатах.

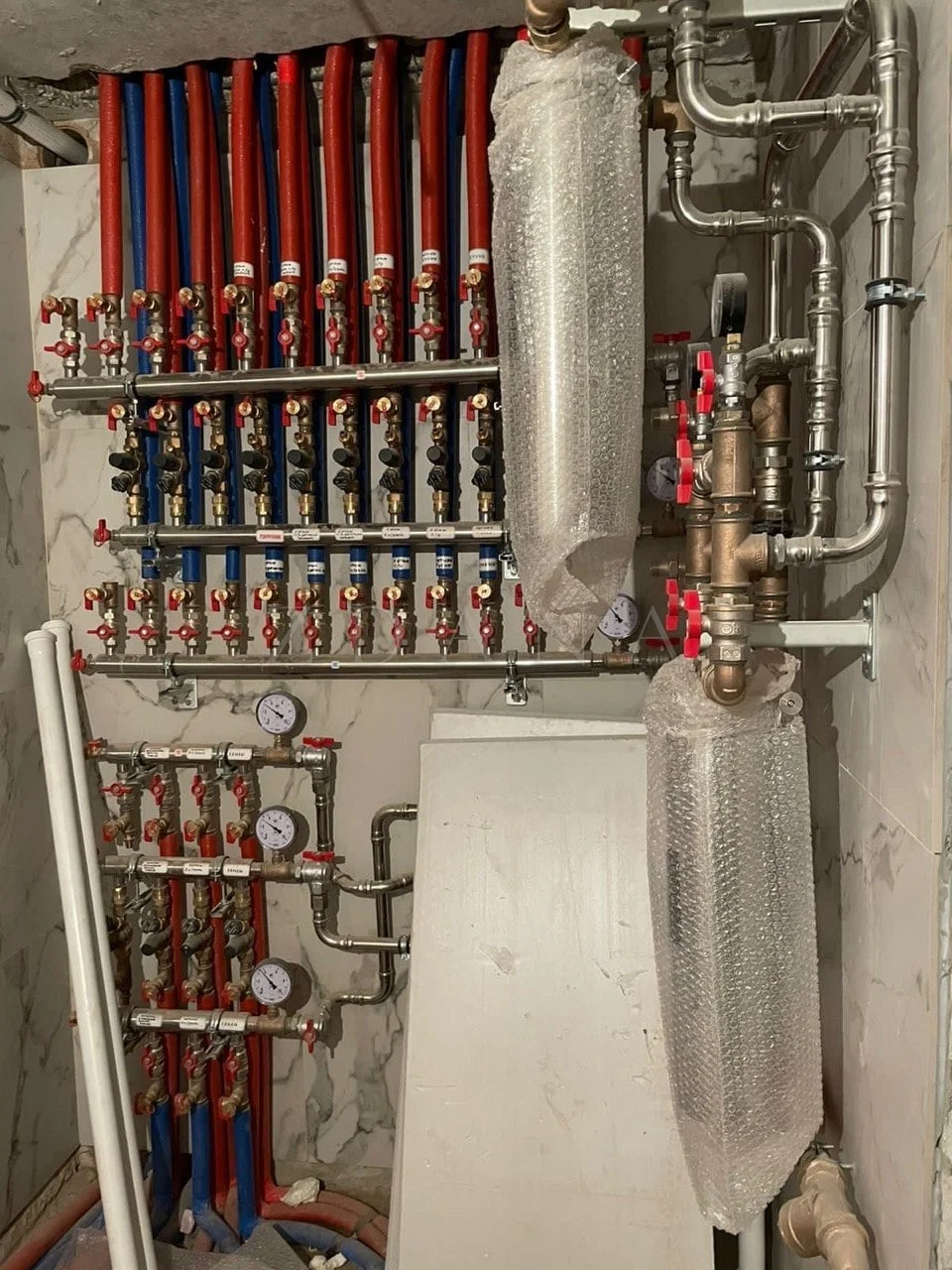

Ярусы коллекторовТри яруса коллекторов с пронумерованными красно-синими контурами и манометрами разведены по стене, часть арматуры укрыта плёнкой на время отделки.
Узел у инсталляцииПроточный водонагреватель, блок защиты от протечек и инсталляция TECE с подводками собраны в одном углу будущего санузла.

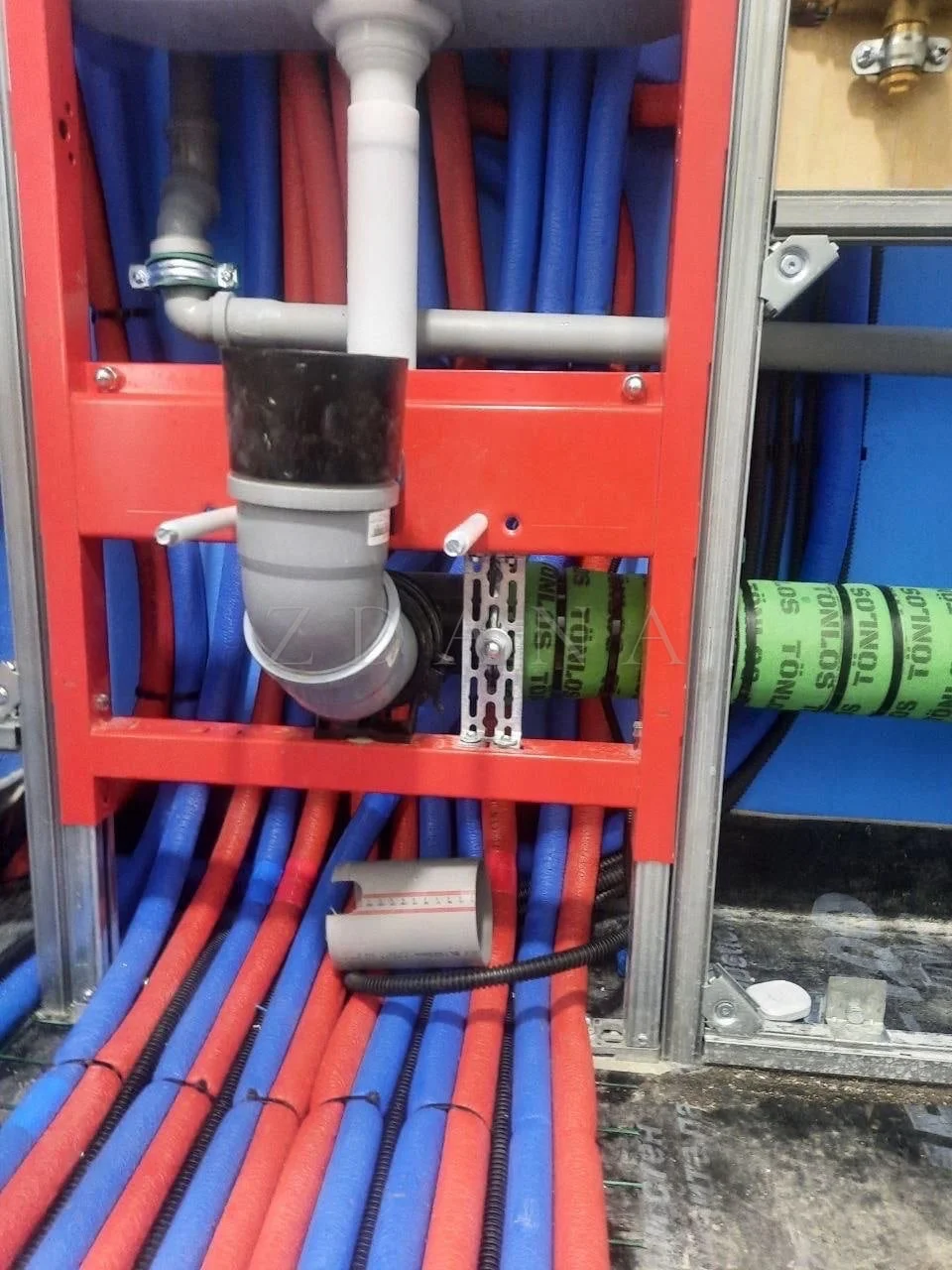

Слив под инсталляциейГофрированный сифон и отвод канализации под инсталляцией сведены вместе с пучком лучевой разводки в звукоизоляции.

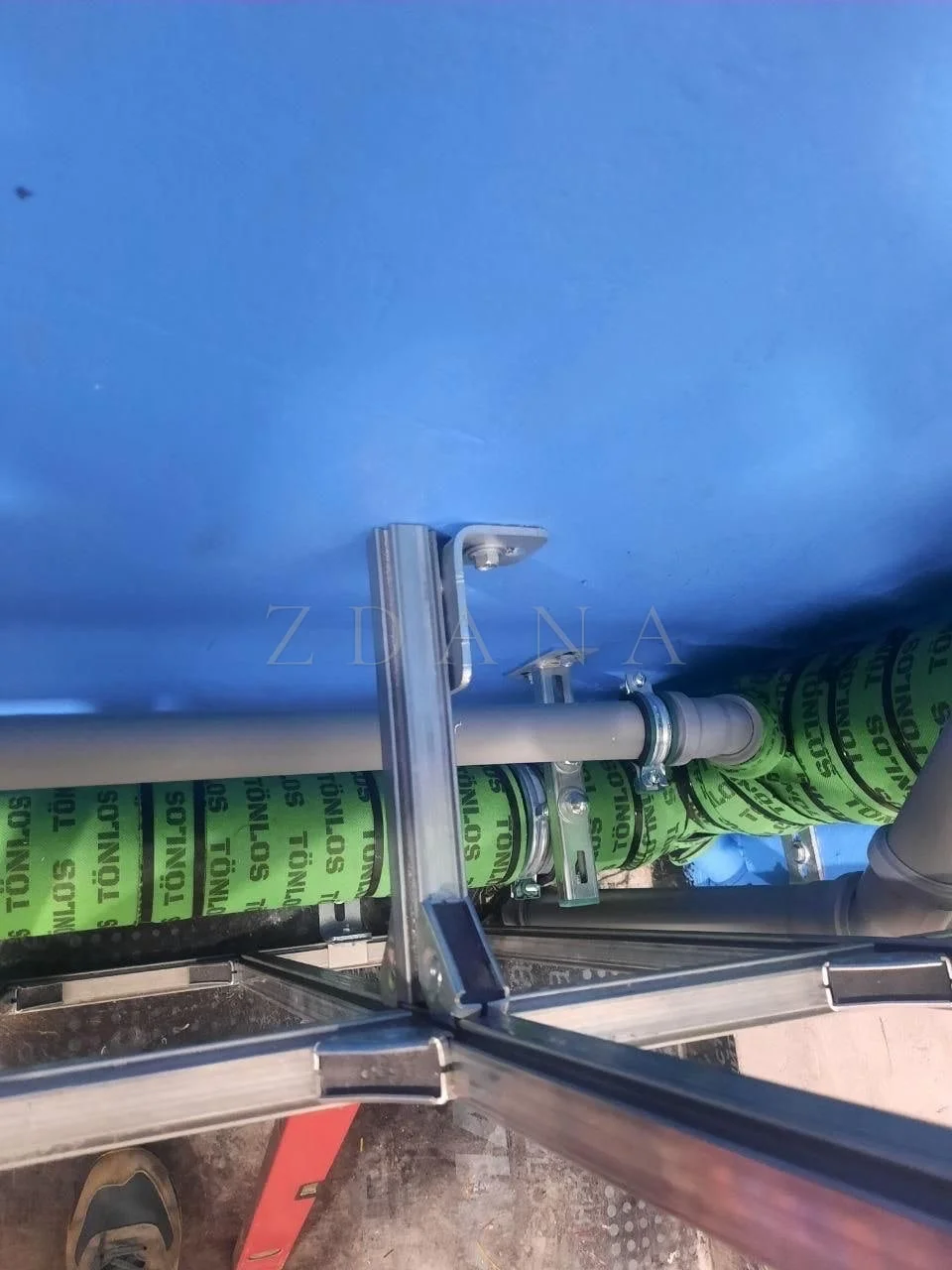

Крепление трассыКанализационная труба в изоляции закреплена кронштейном к потолочному профилю — трасса идёт скрыто, без провисаний.

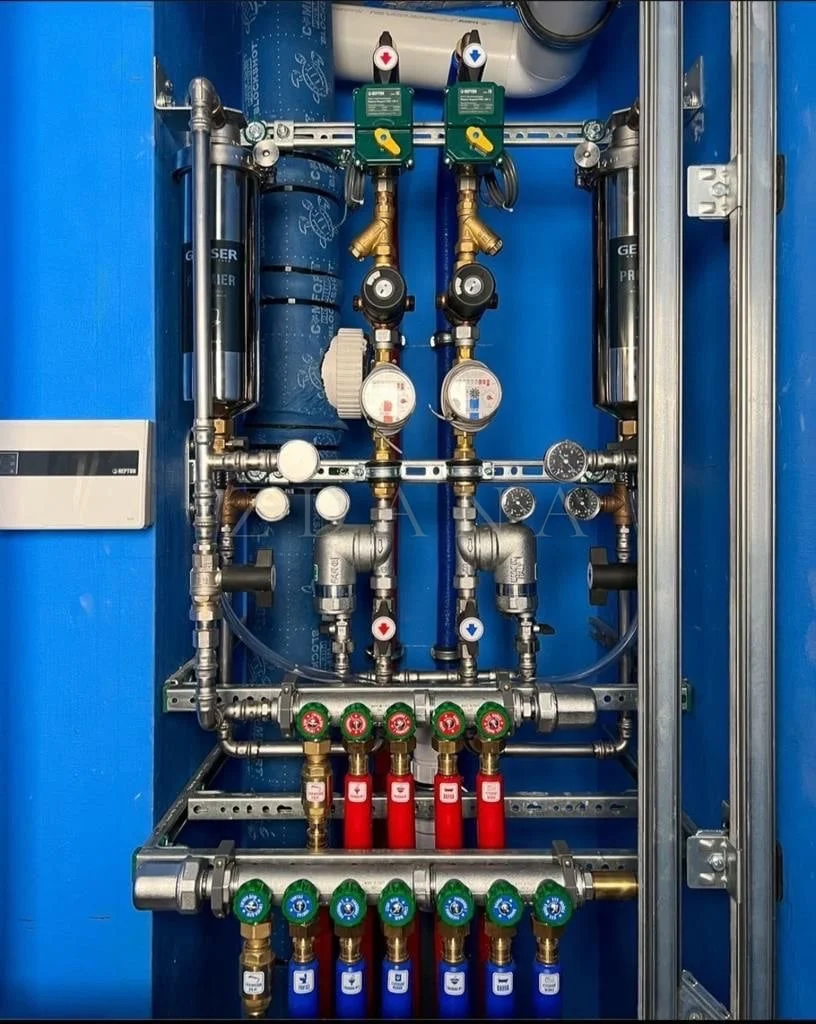

Фильтры на стенеДва фильтра с манометрами и приводами защиты от протечек встроены в узел на синей стене, ниже — коллектор с цветной маркировкой контуров.
Разводка по точкамКоллектор с клапанами и подписанными отводами — ванна, раковины, душ — распределяет воду по каждой точке санузла отдельно.

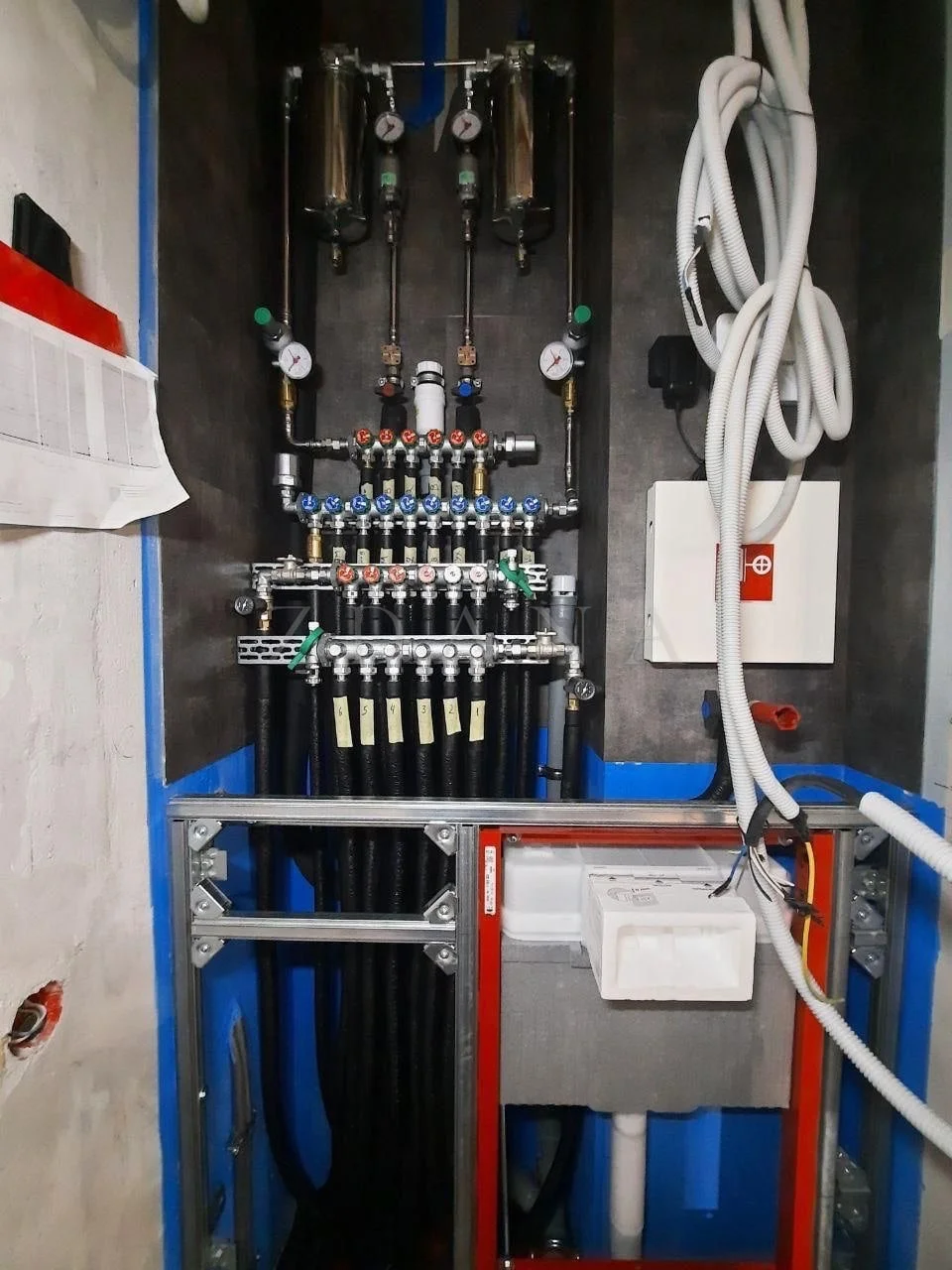

Контуры с нумерациейШесть пронумерованных контуров сведены в общий узел с фильтрами и манометрами — каждая петля лучевой разводки промаркирована до заливки стяжки.

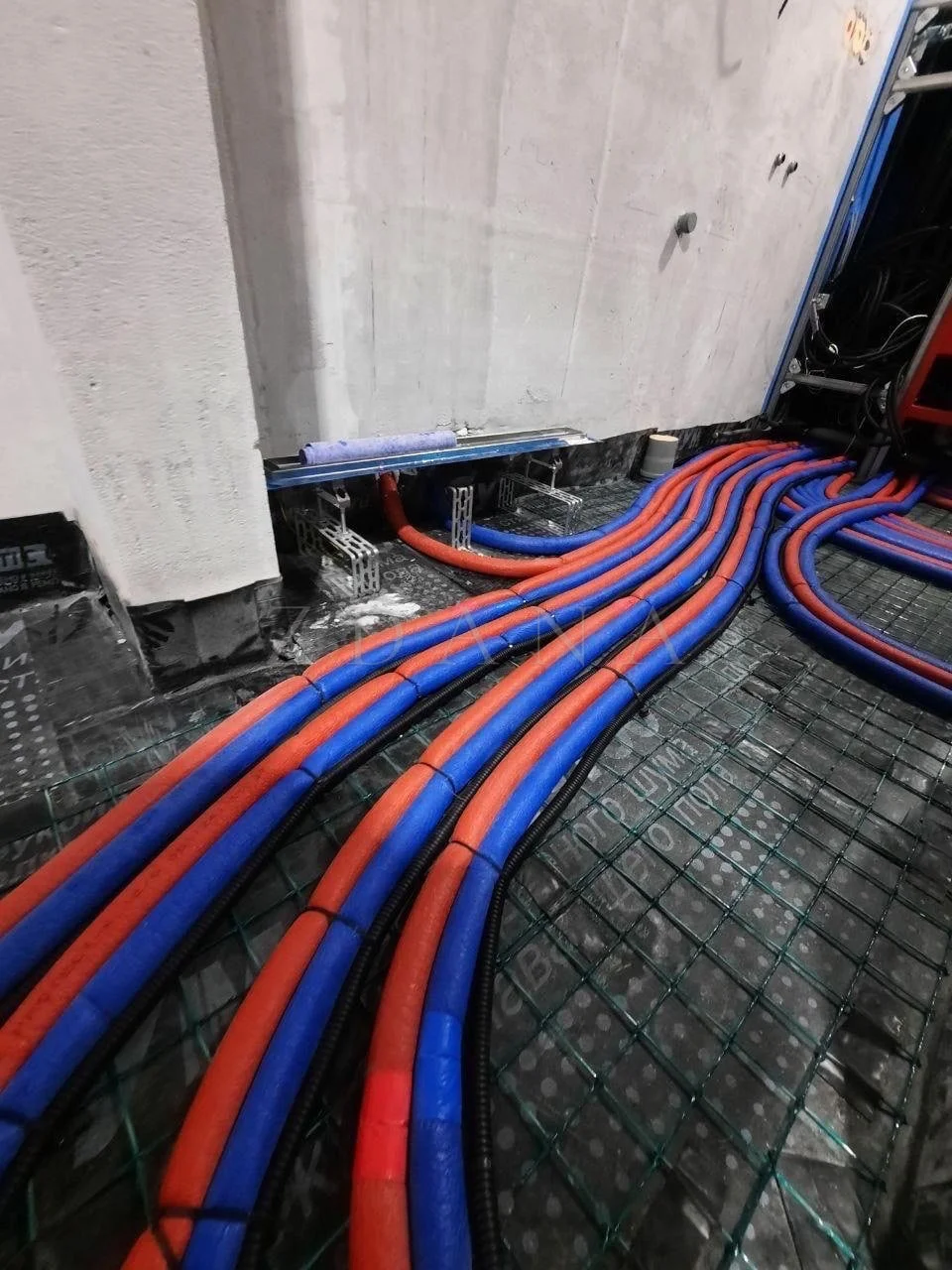

Разводка вееромПучок красно-синих труб расходится веером по армирующей сетке от угла комнаты к техническому шкафу — до заливки стяжки.

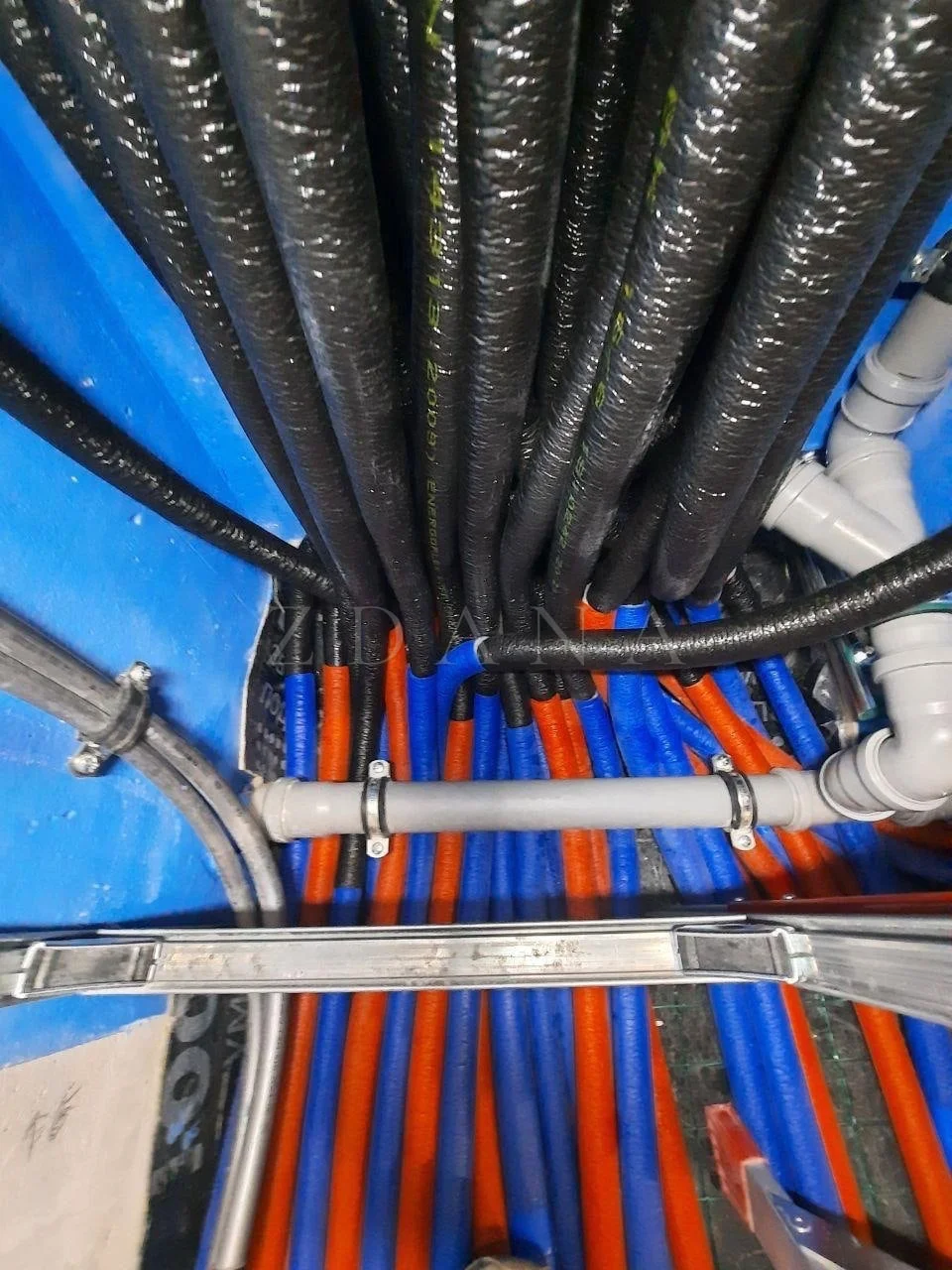

Стыковка контуровГофрированные трубы тёплого пола сходятся в один узел с лучевой разводкой водоснабжения — переход собран плотно и аккуратно.

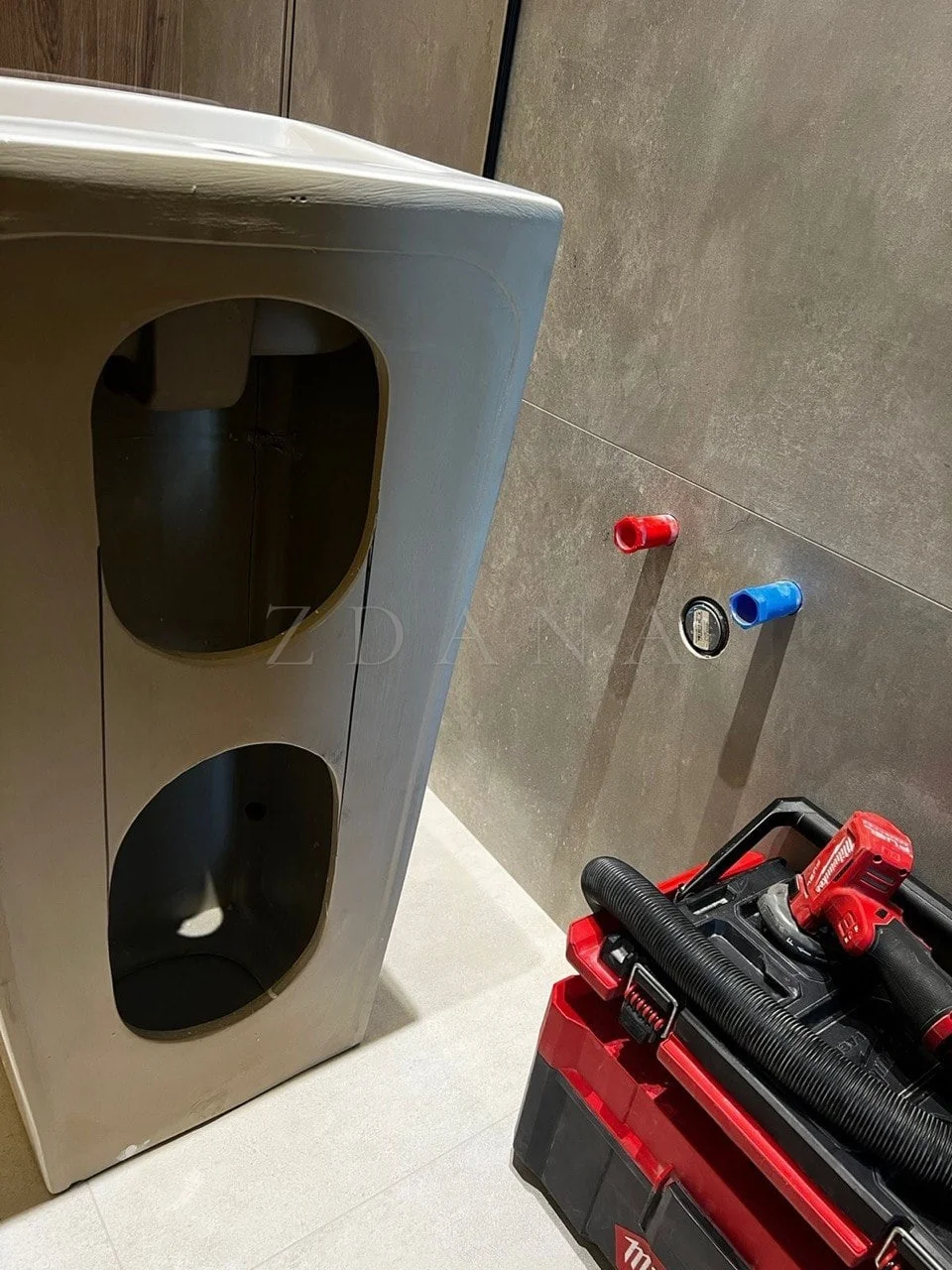

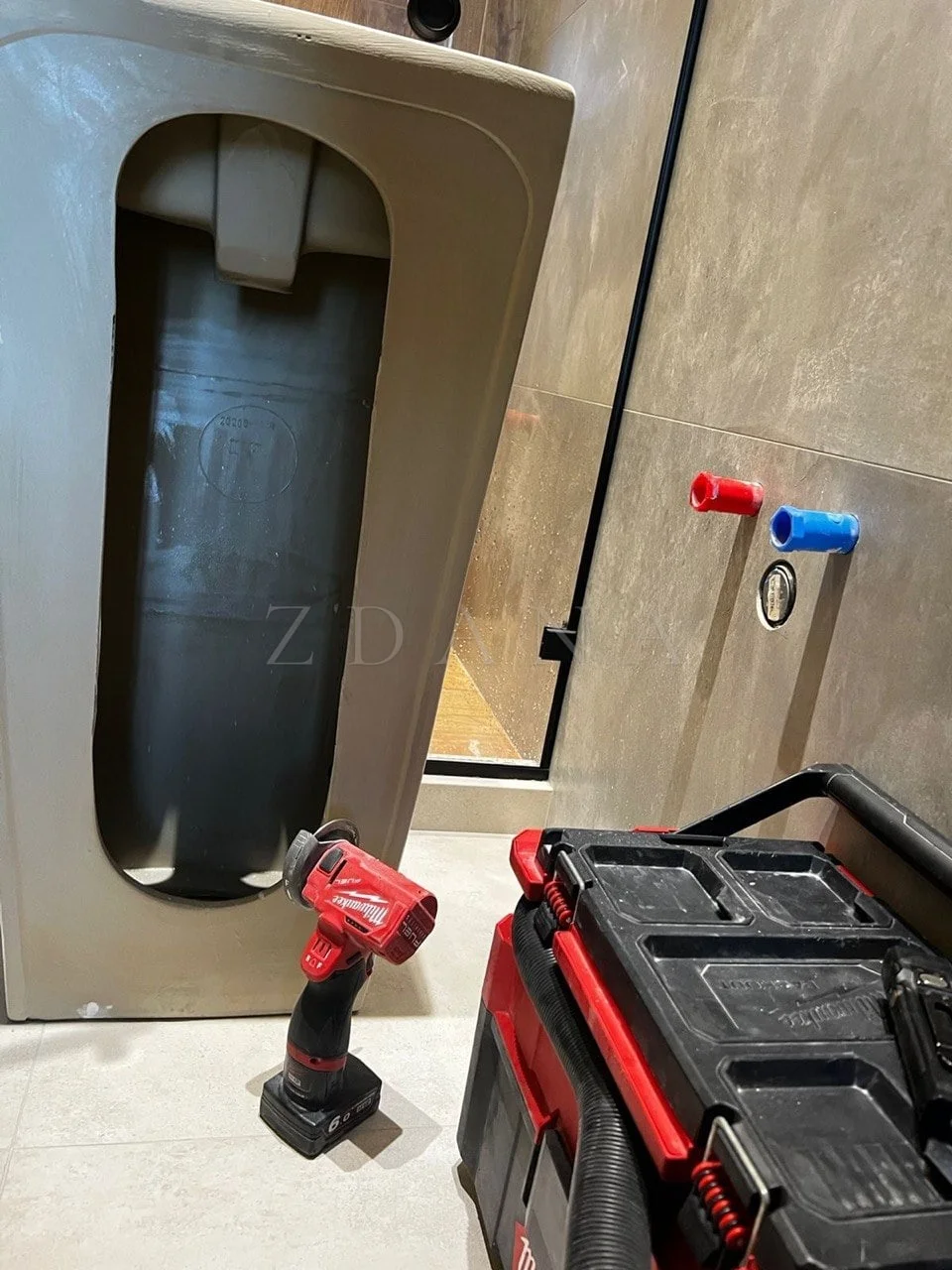

Выводы под раковинуКрасный и синий выводы оставлены заподлицо в крупноформатной плитке под скульптурную накладную раковину — подводка готова принять прибор без лишних швов.

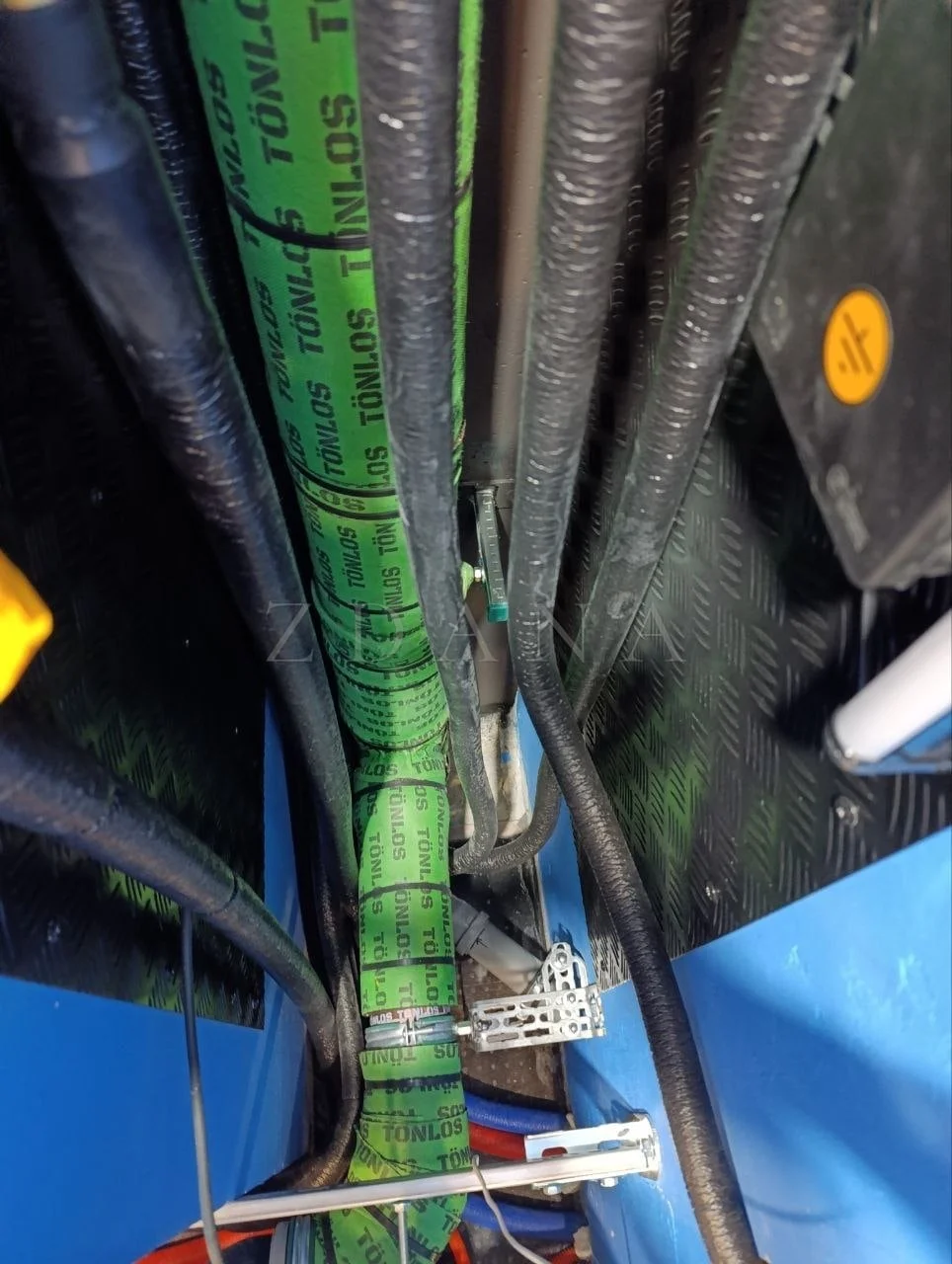

Стояк и трассыКанализация в звукоизоляции TÖNLOS, изолированные трубы и лучевая разводка водоснабжения проходят одним пучком вдоль защищённой стены — до зашивки короба.

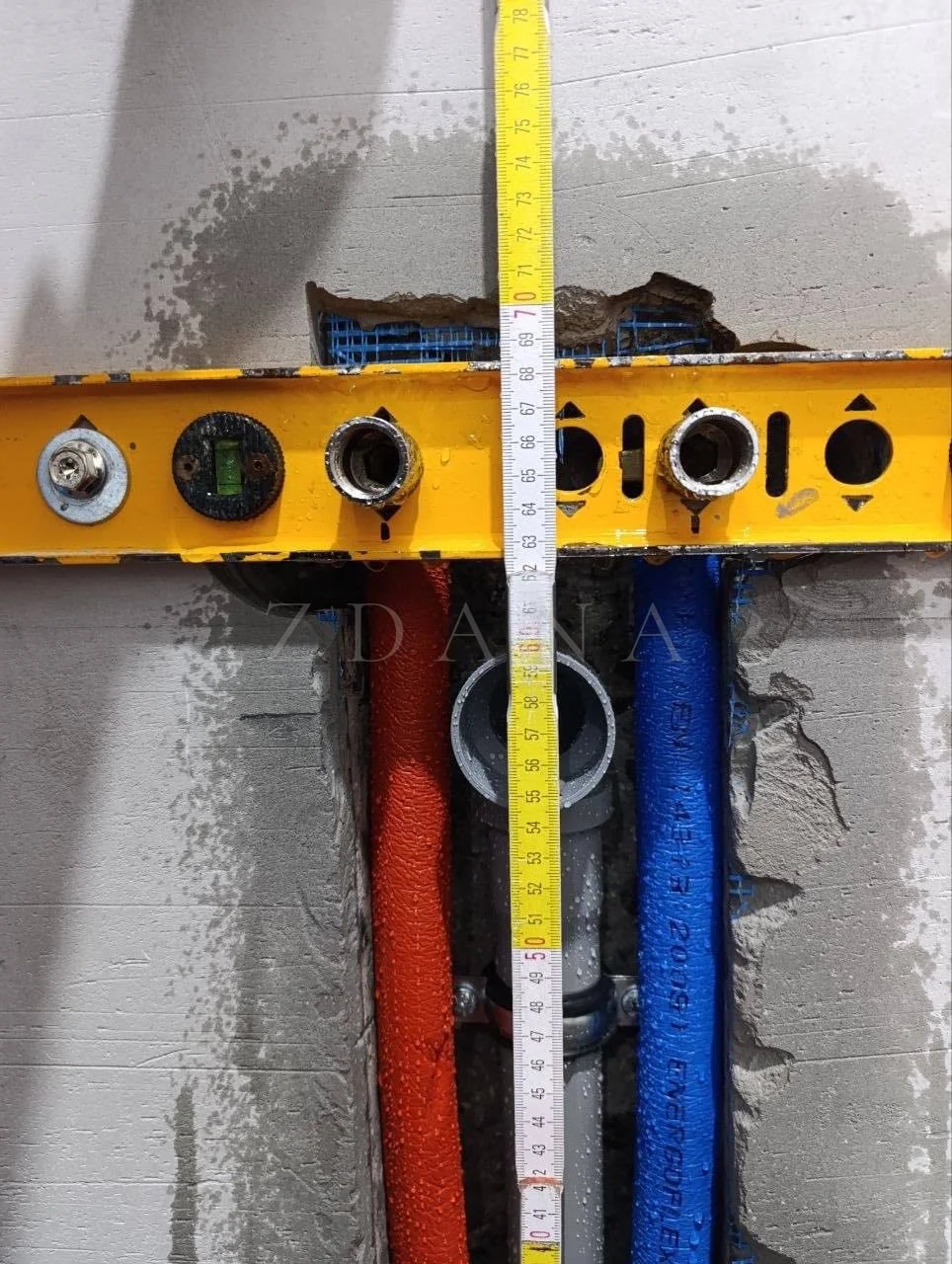

Выводы по уровнюВысота выводов воды и канализации выставляется по уровню и рулетке — прибор встанет на проектную отметку без подгонки по месту.

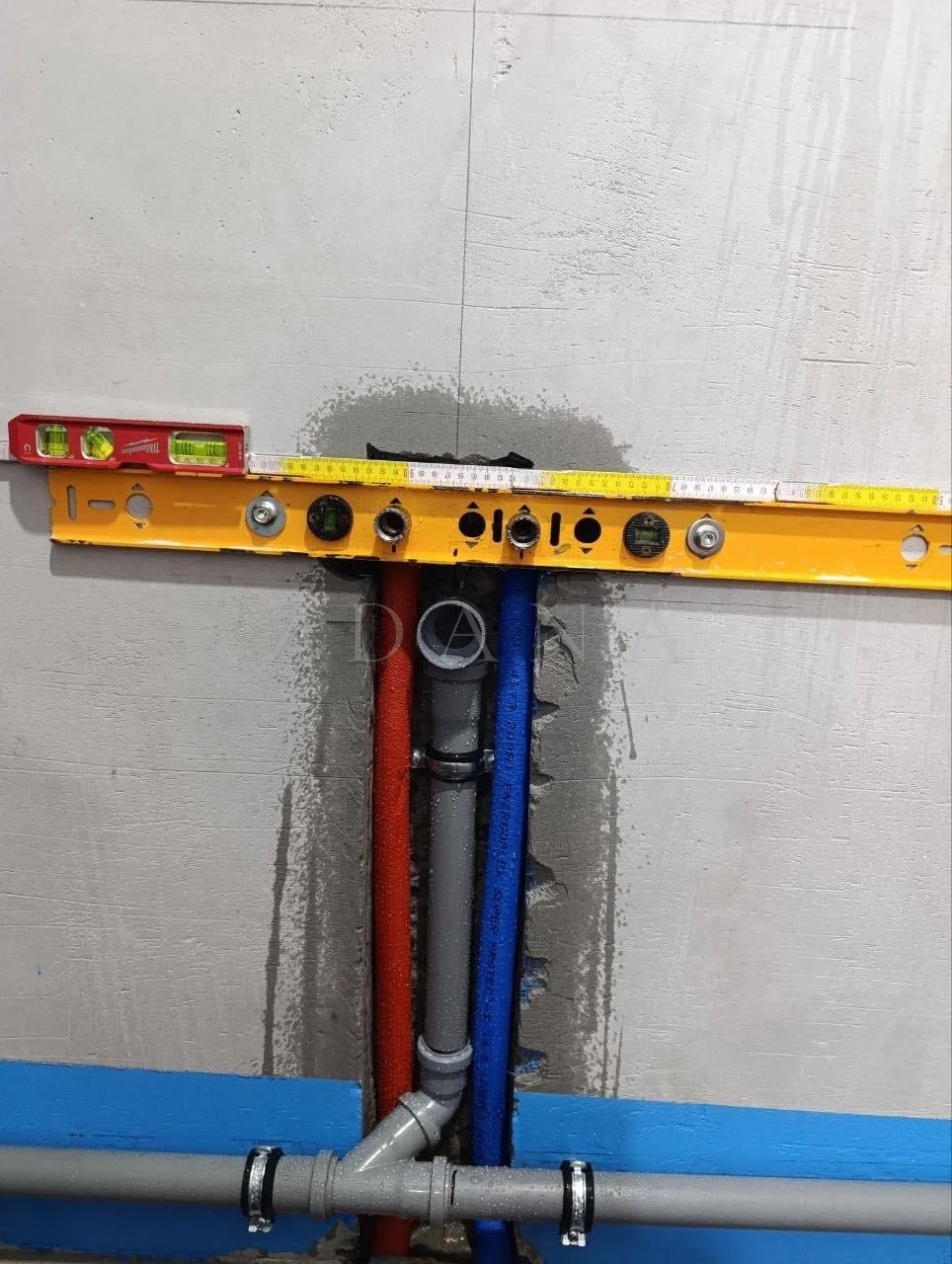

Горизонт узлаПузырьковый уровень контролирует горизонт группы выводов: два прибора на одной стене встанут в одну линию.
Отметка от полаОтметка вывода снимается от чистового пола, а не от чернового, — после стяжки и плитки высота останется проектной.

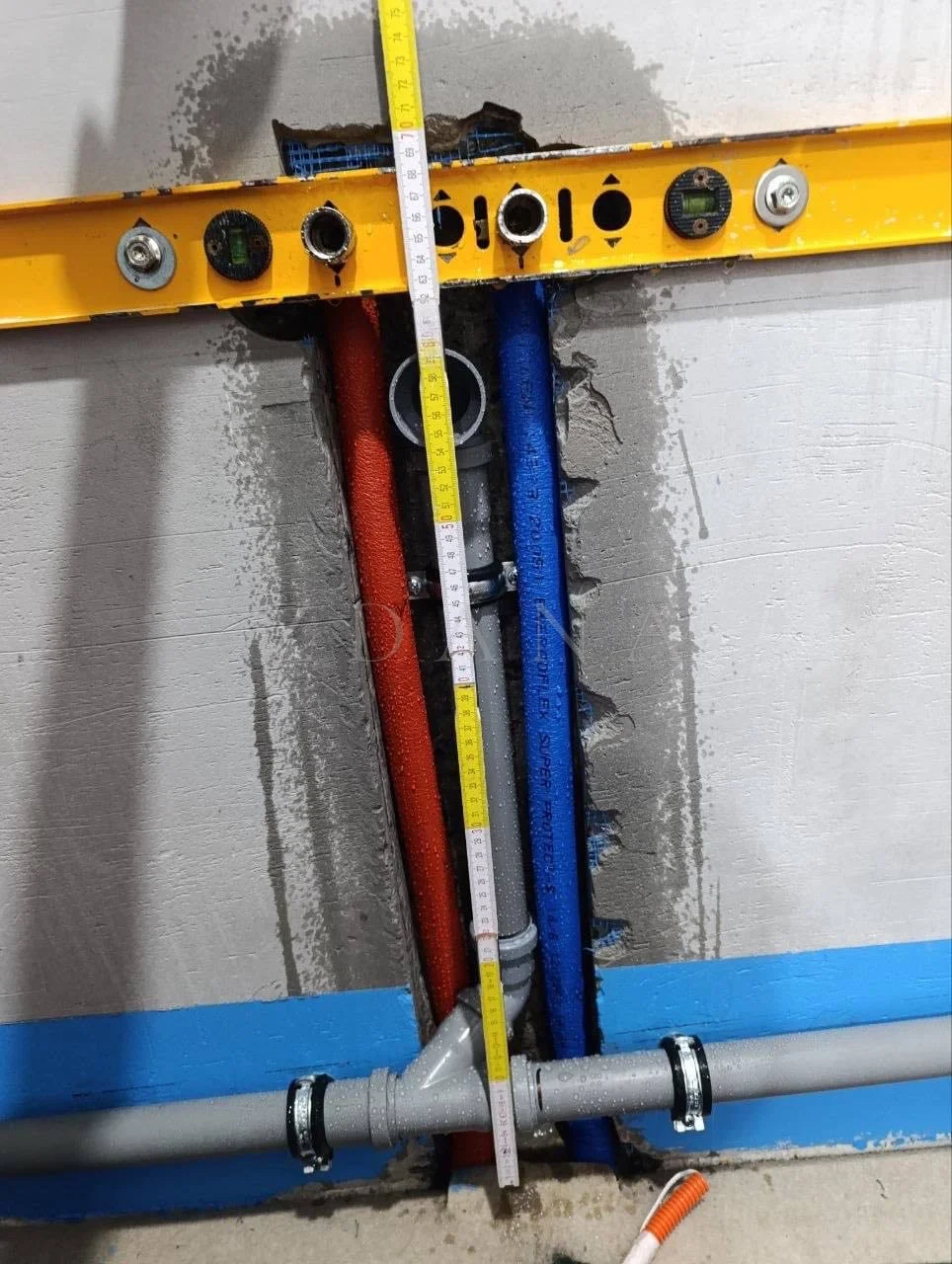

Тройник в штробеКанализационный отвод собран в штробе с уклоном и зафиксирован хомутами до заделки — стык не «поплывёт» под нагрузкой.

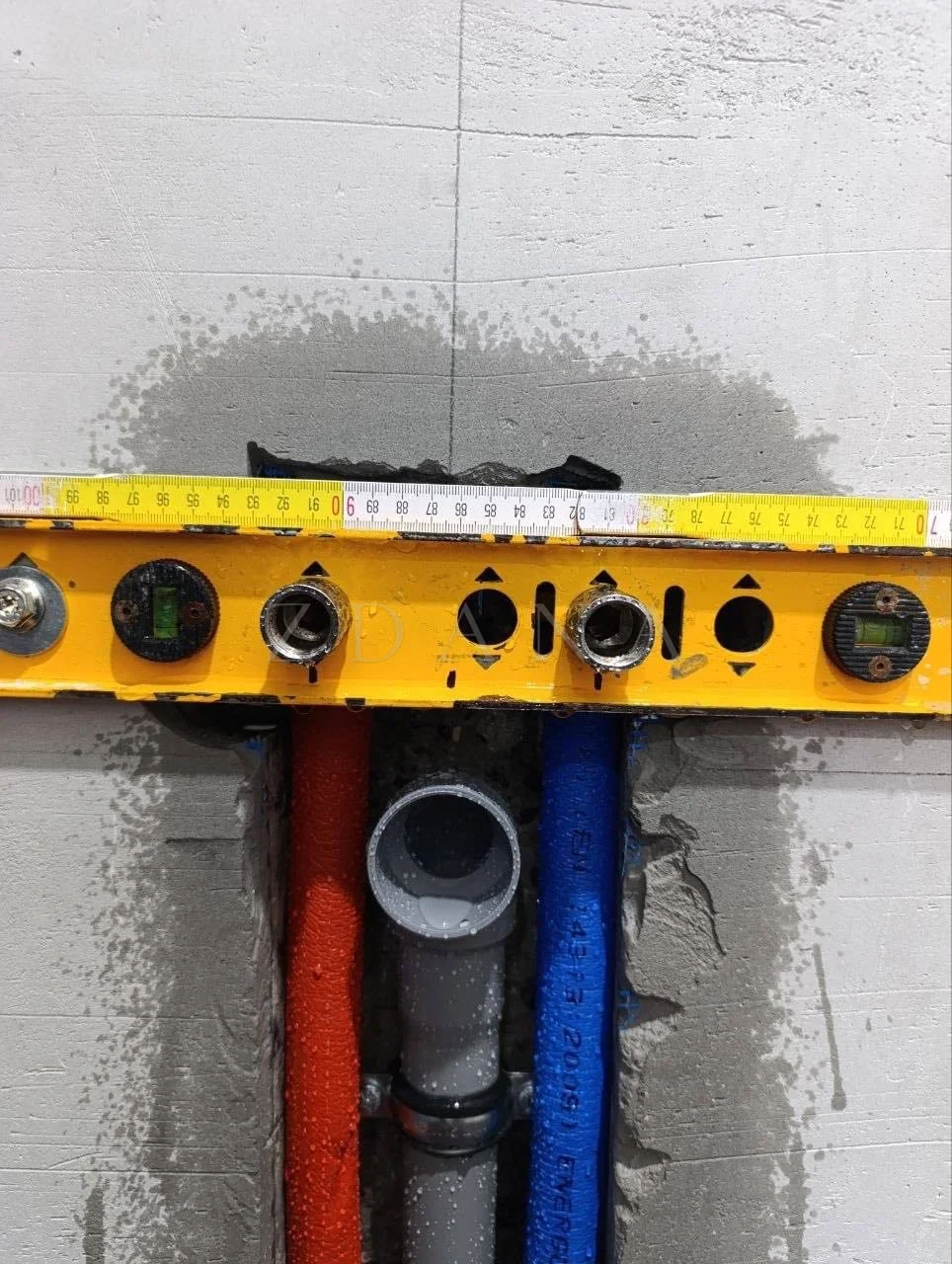

Пара выводовГорячая и холодная линии подняты в штробе параллельно с равным межосевым расстоянием — под стандартную подводку смесителя.

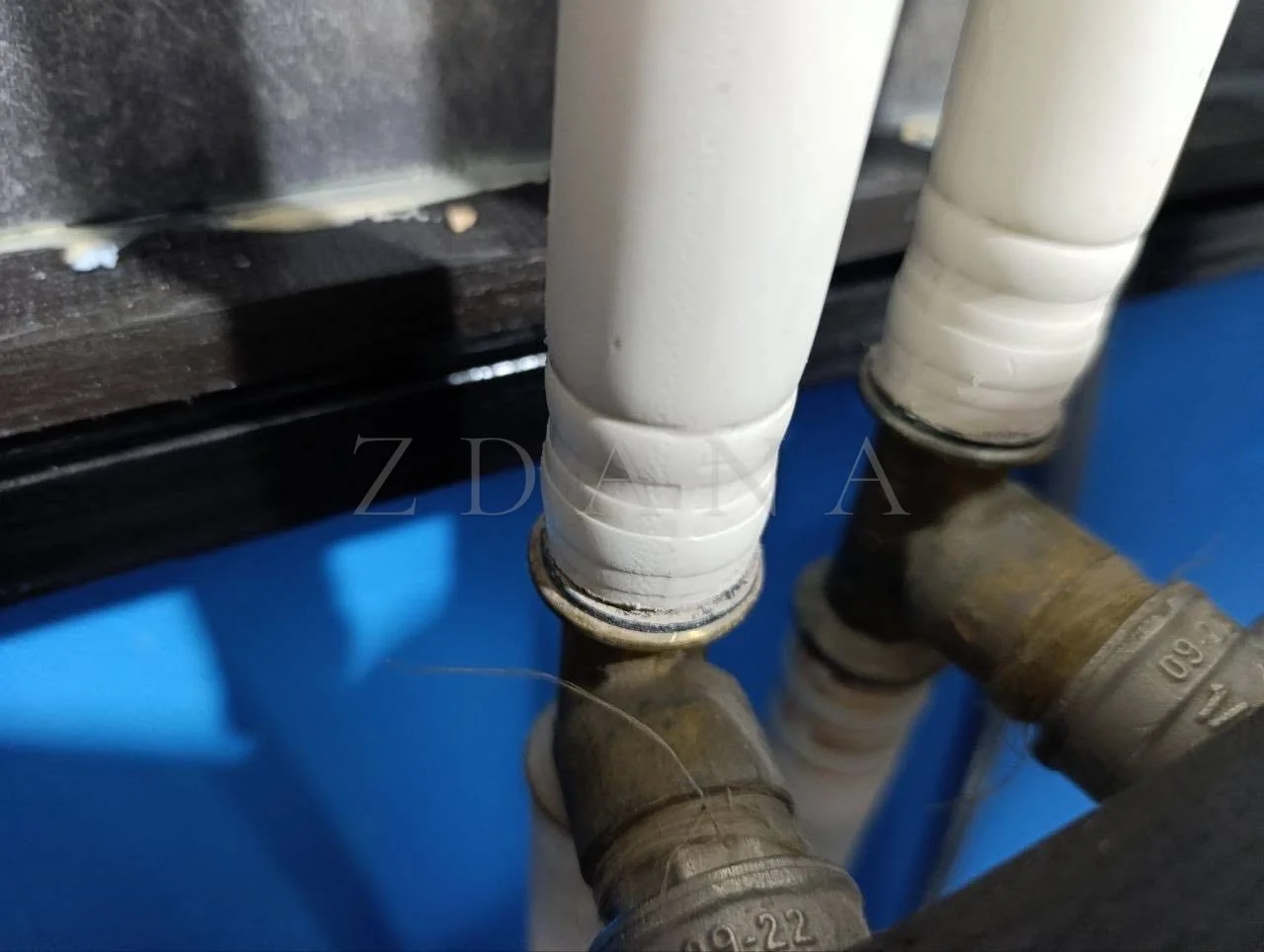

Трубы в перекрытииМагистрали заведены под потолком с плавным изгибом и закреплены к перекрытию — без провисаний и напряжений в фитингах.
Geberit MeplaМногослойные трубы Geberit Mepla идут парой по акустическому слою — материал магистралей выбран под срок службы дома, а не под смету.

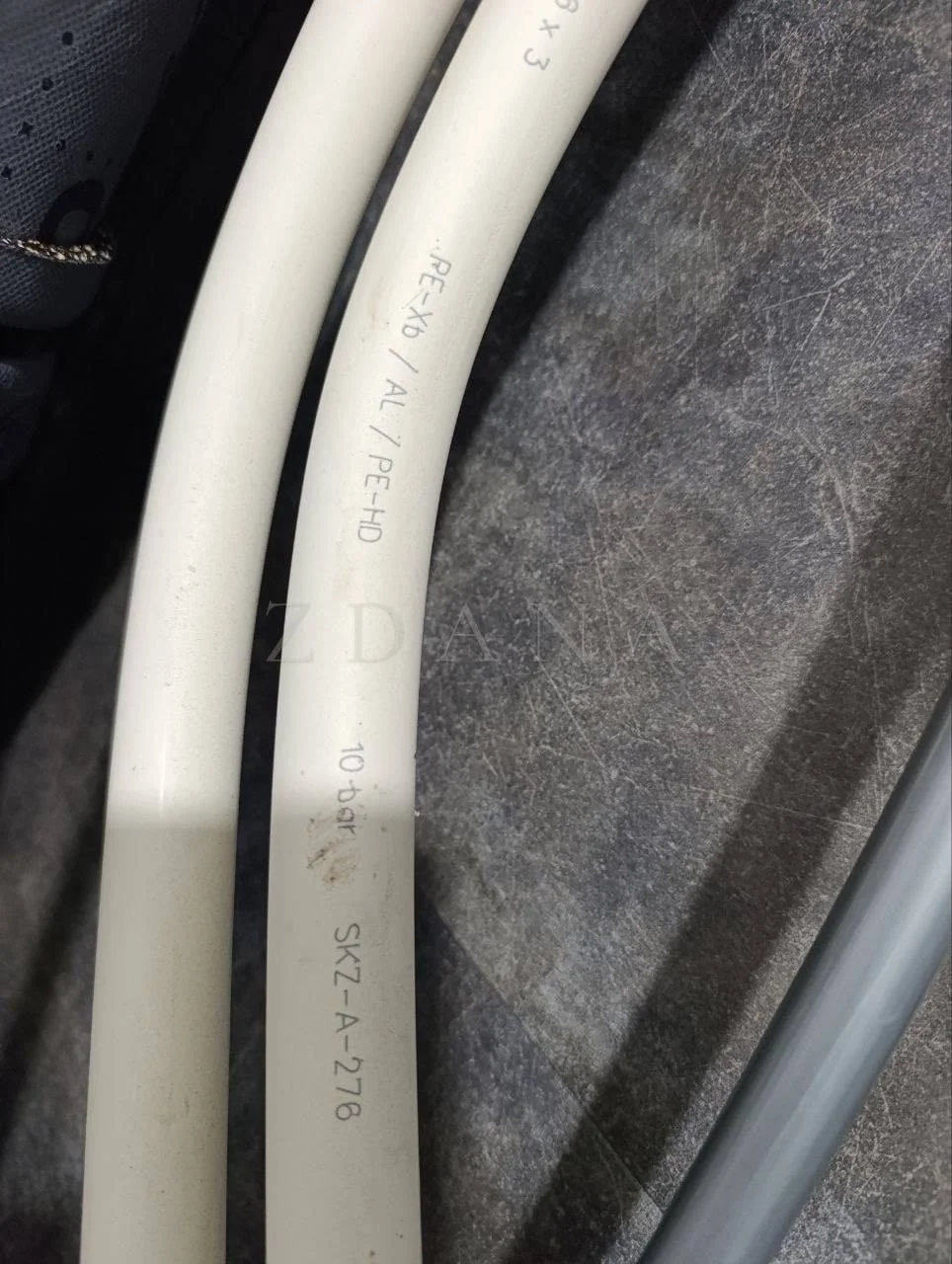

Радиус изгибаТруба изогнута по допустимому радиусу без залома и гофрирования стенки — это видно даже по маркировке на поверхности.

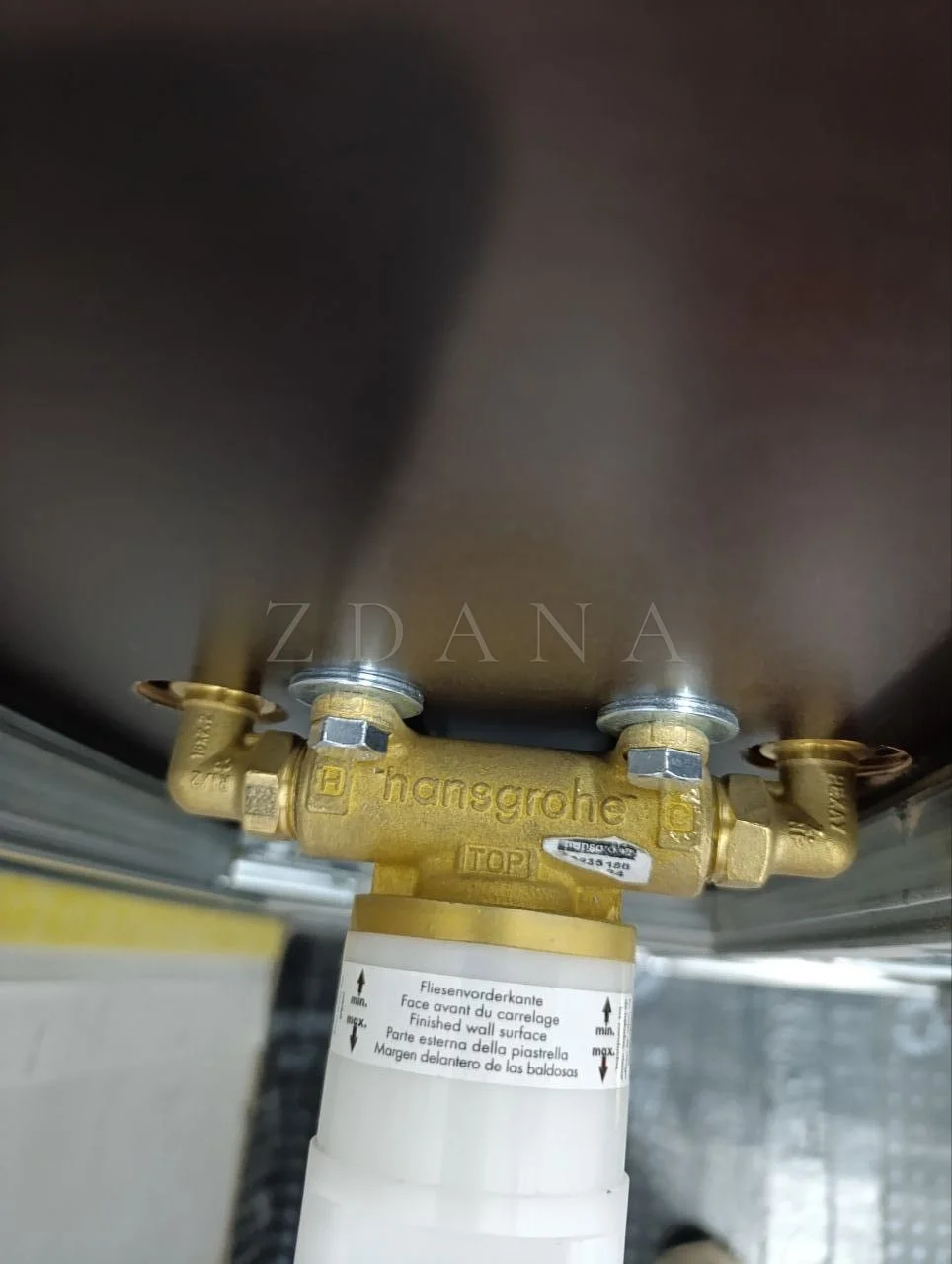

Скрытый термостатКорпус скрытого термостатического смесителя hansgrohe закреплён в раме по монтажной глубине — на стене останется только рукоятка.

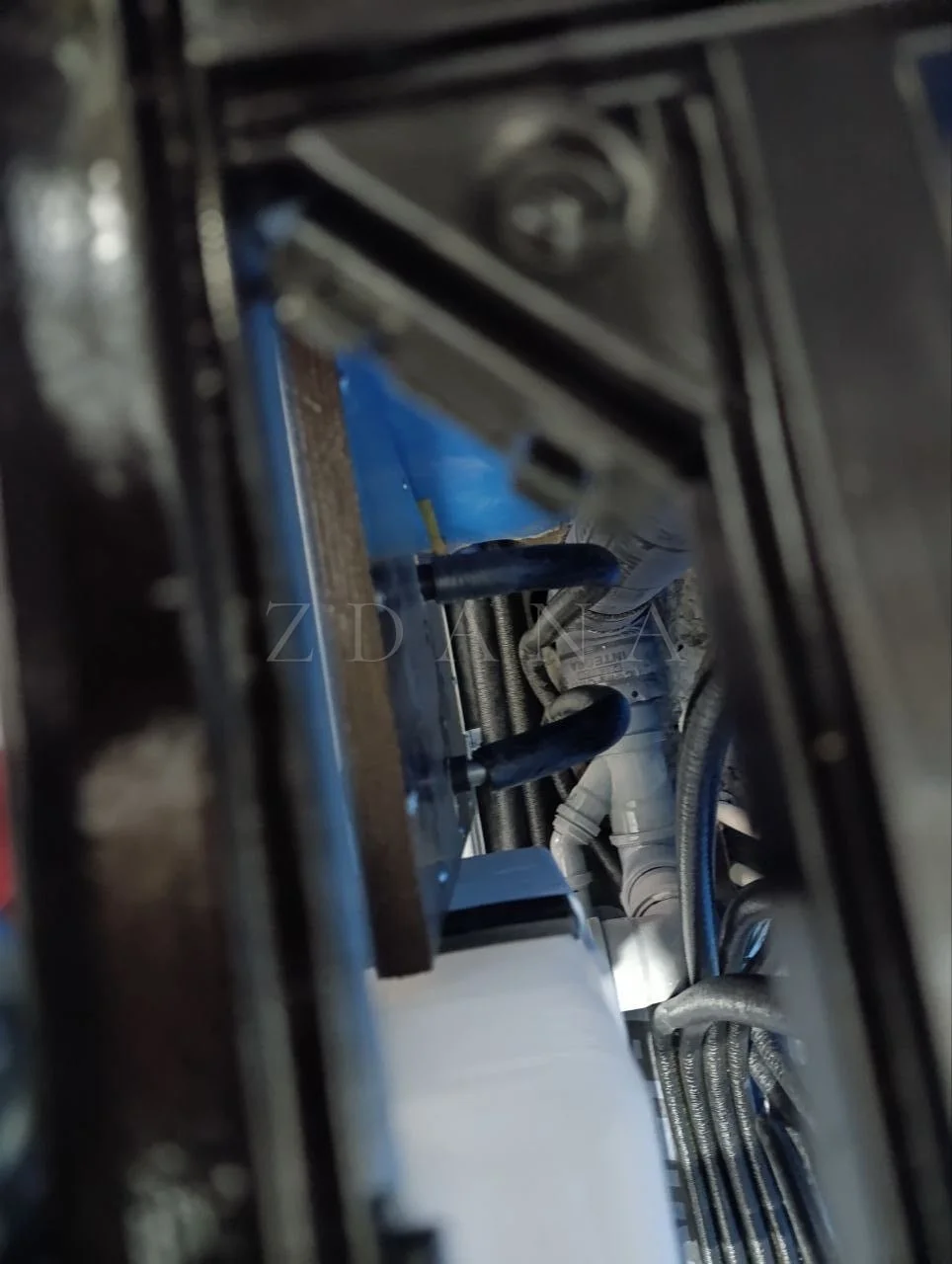

Узел в каркасеПодводки заведены внутрь каркаса до зашивки — вся арматура окажется в стене, но на своей ревизии.

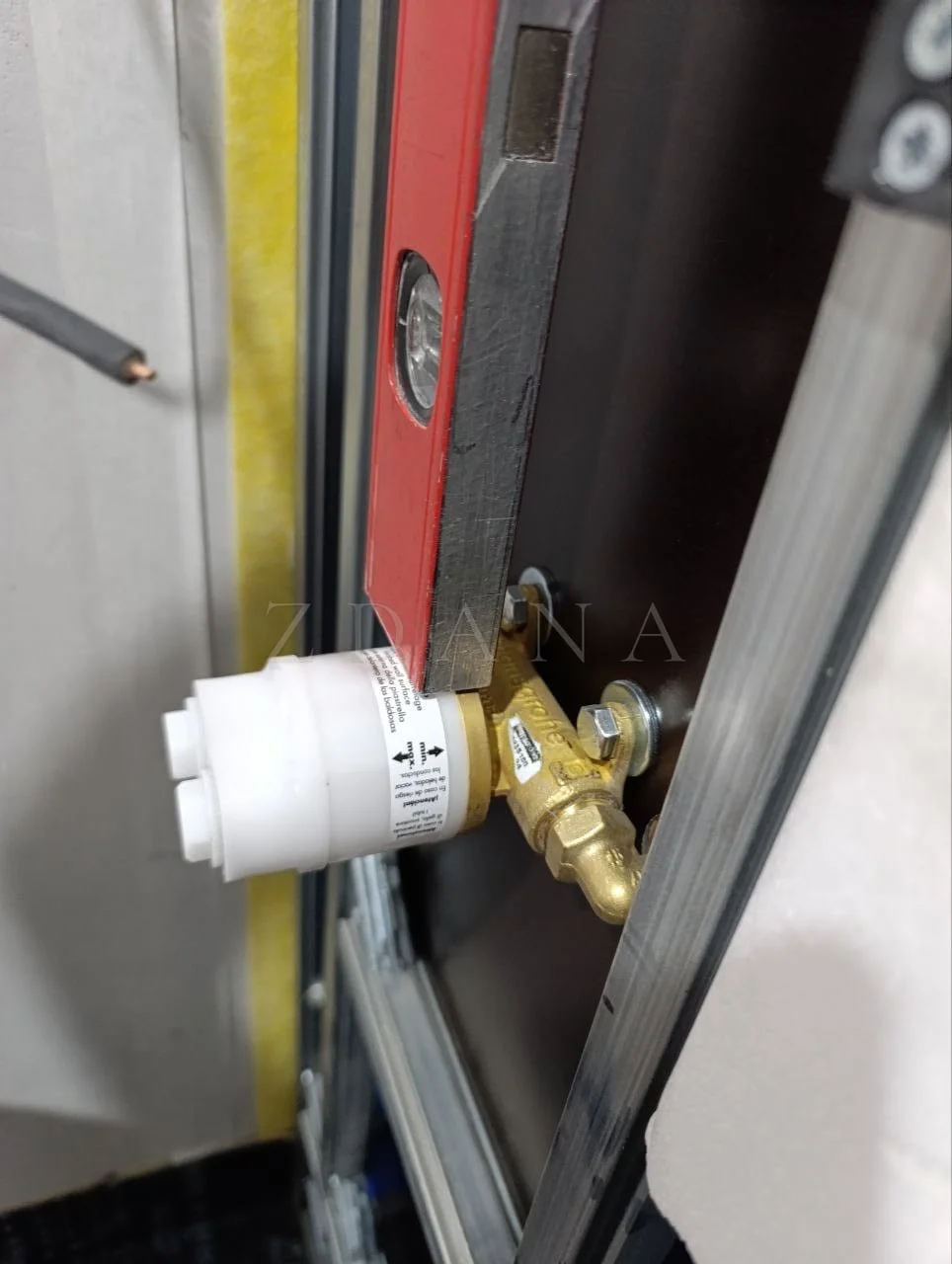

Вертикаль подводкиВертикаль отвода проверяется уровнем прямо в раме — перекос в пару градусов позже вылезет на чистовой плитке.

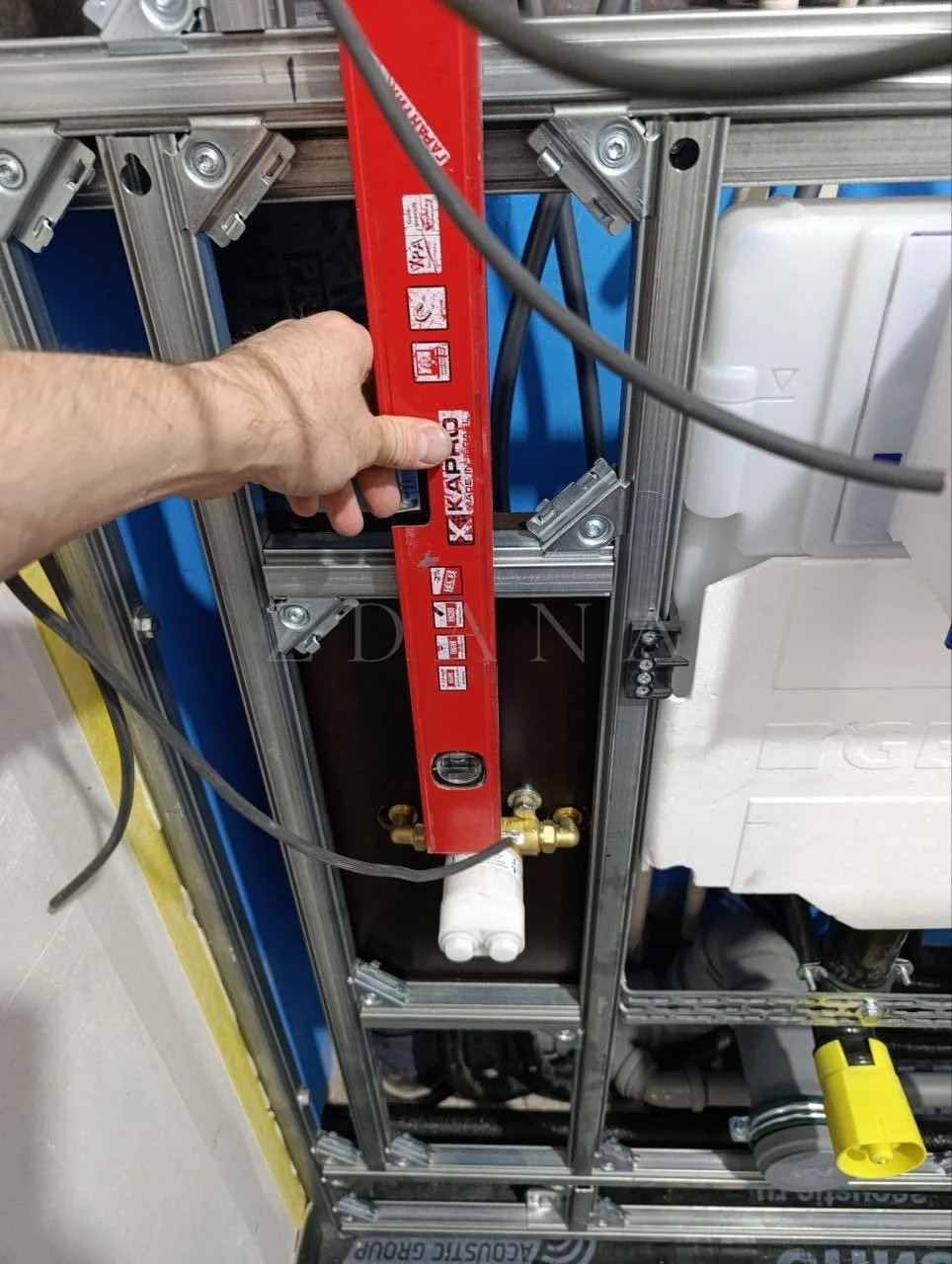

Проверка инсталляцииРама инсталляции выставляется по уровню в двух плоскостях — унитаз сядет строго параллельно стене и полу.

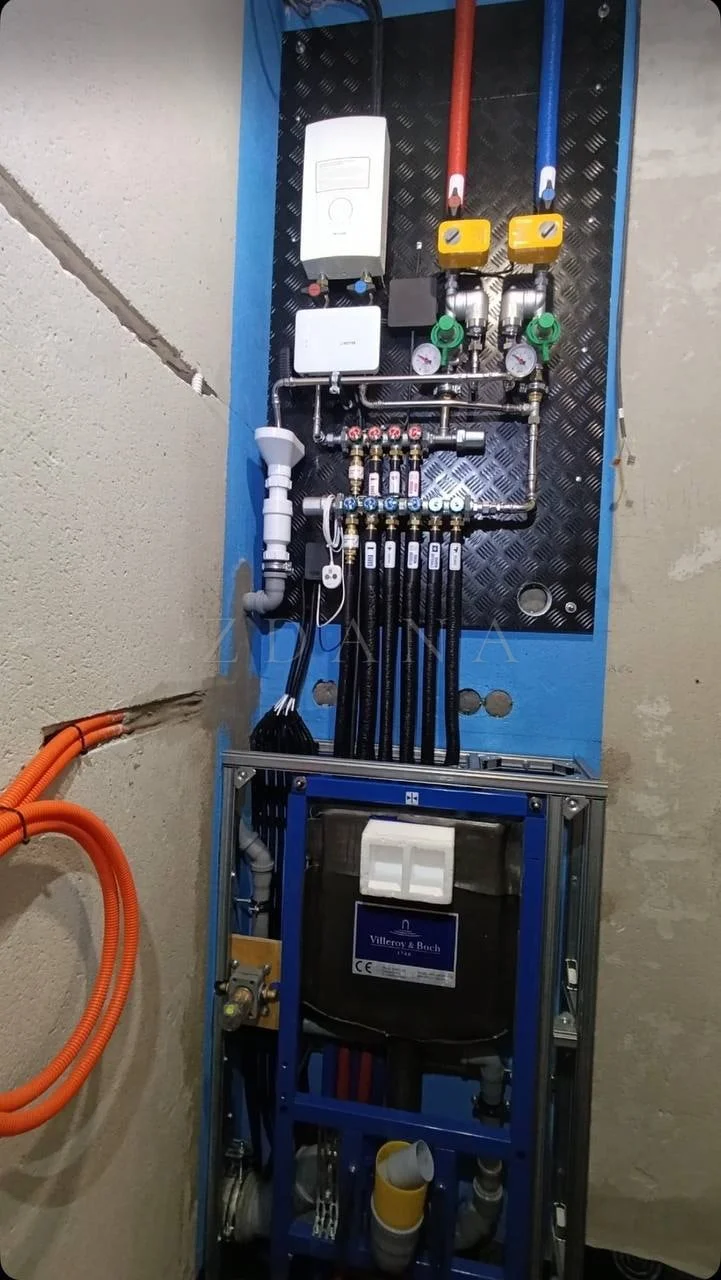

Узел санузлаНа рифлёной панели собран узел санузла: коллектор с подписанными отводами, приводы и инсталляция — всё в одном техническом объёме.

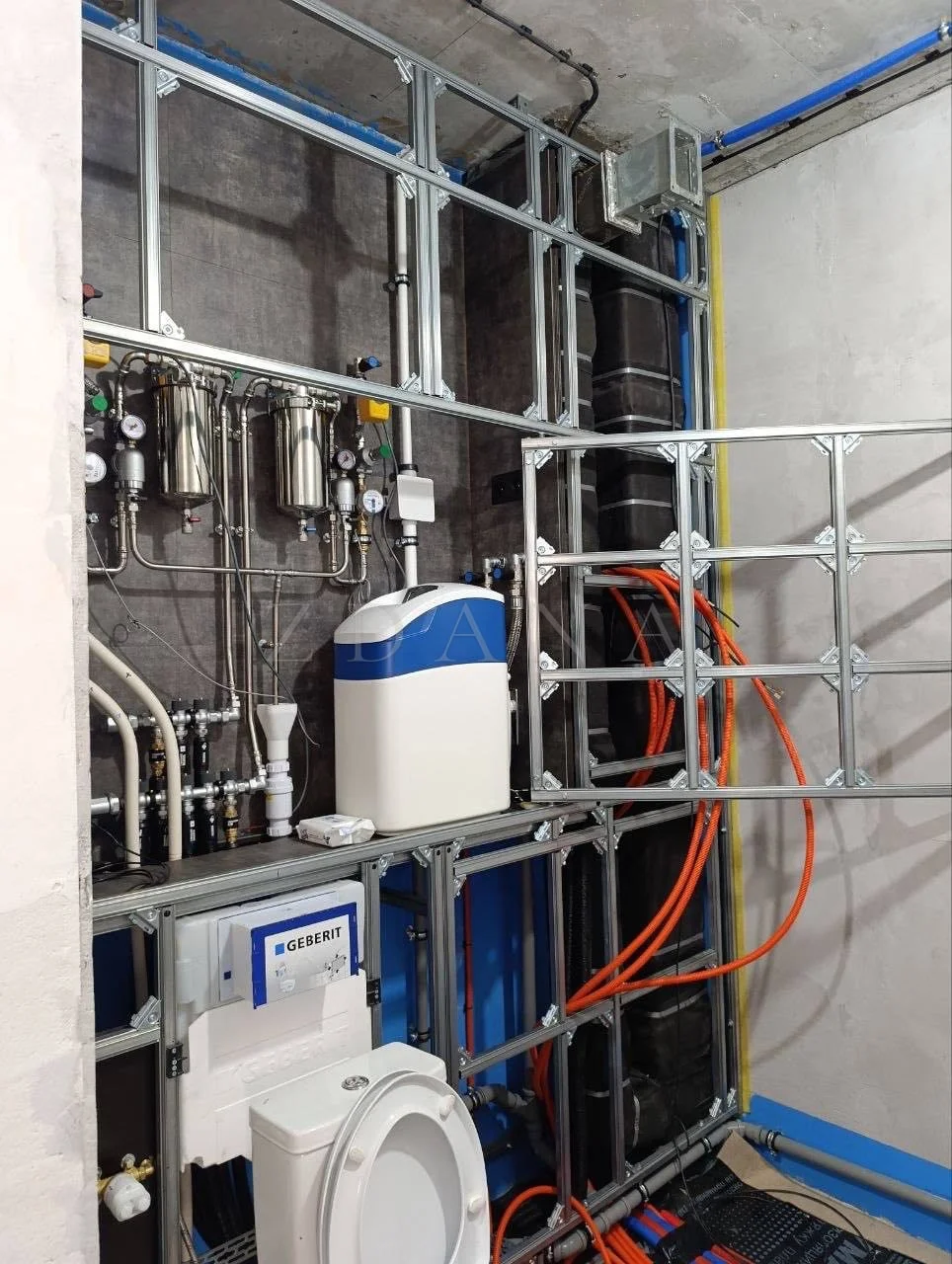

Каркас с инсталляциейИнсталляция Geberit и узел водоподготовки собраны в общем каркасе — санузел получает свою инженерную стену.

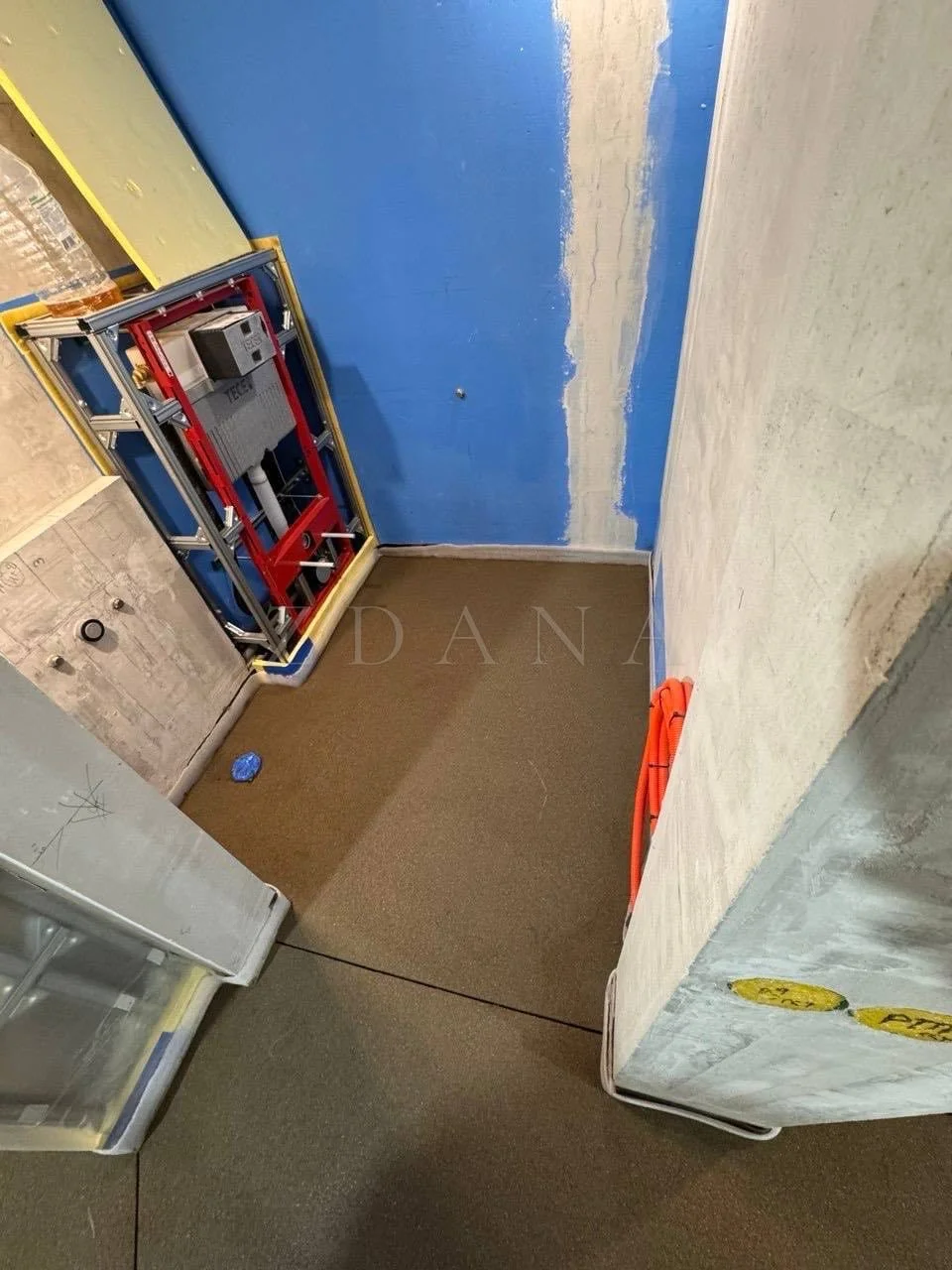

Рама в углуРама инсталляции выставлена в углу помещения и раскреплена в пол и стену — конструкция не зависит от перегородки.

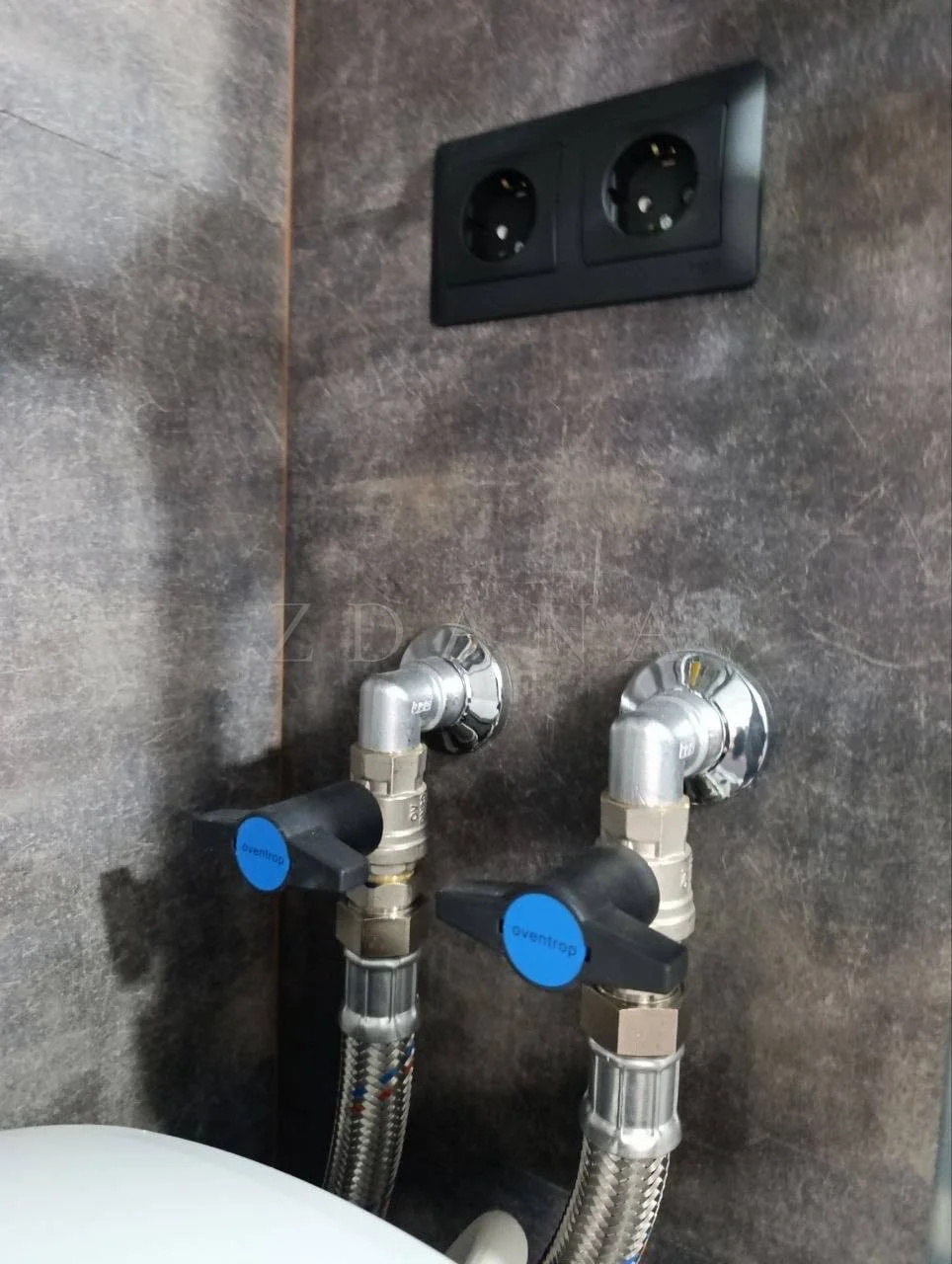

Подводка приборовУгловые краны с гибкой подводкой выведены на чистовую стену — каждый прибор перекрывается отдельно, без поиска общего вентиля.

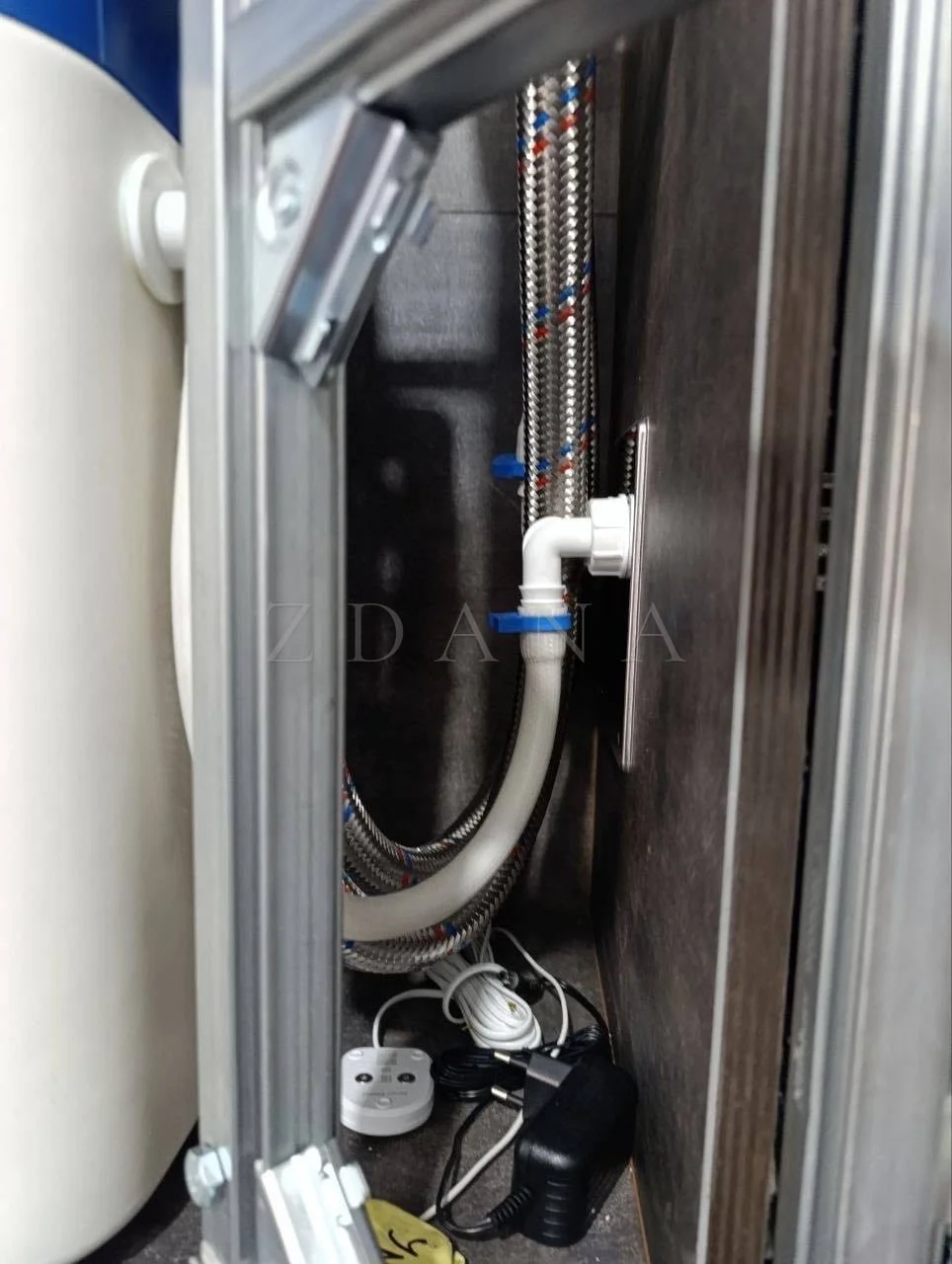

Слив за приборомСифон и подводка убраны за корпус прибора — в чистовом виде под раковиной останется свободное место, а не клубок труб.

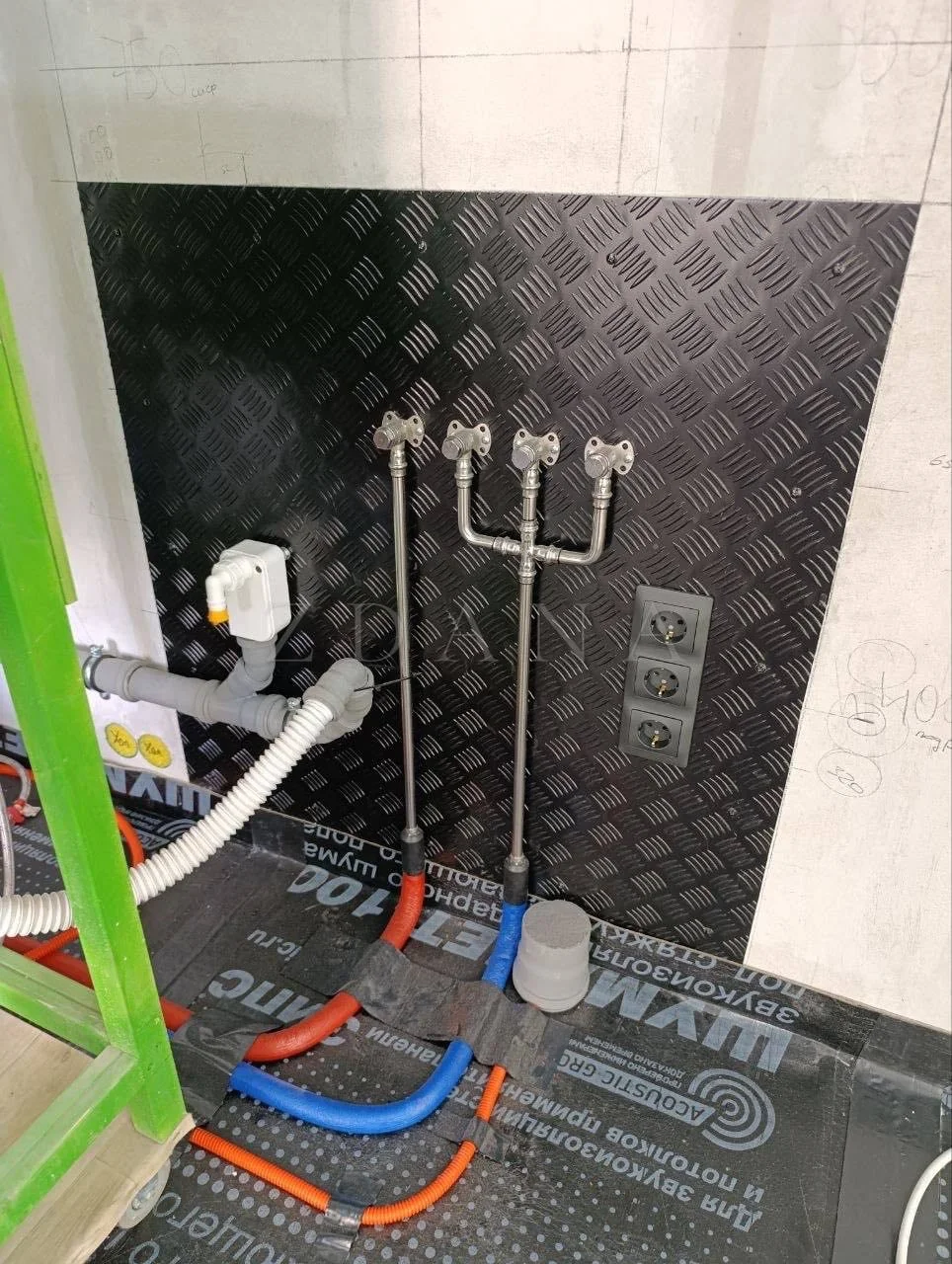

Выводы под раковиныСтойки выводов под две раковины собраны по одной оси с равным шагом — приборы встанут симметрично.

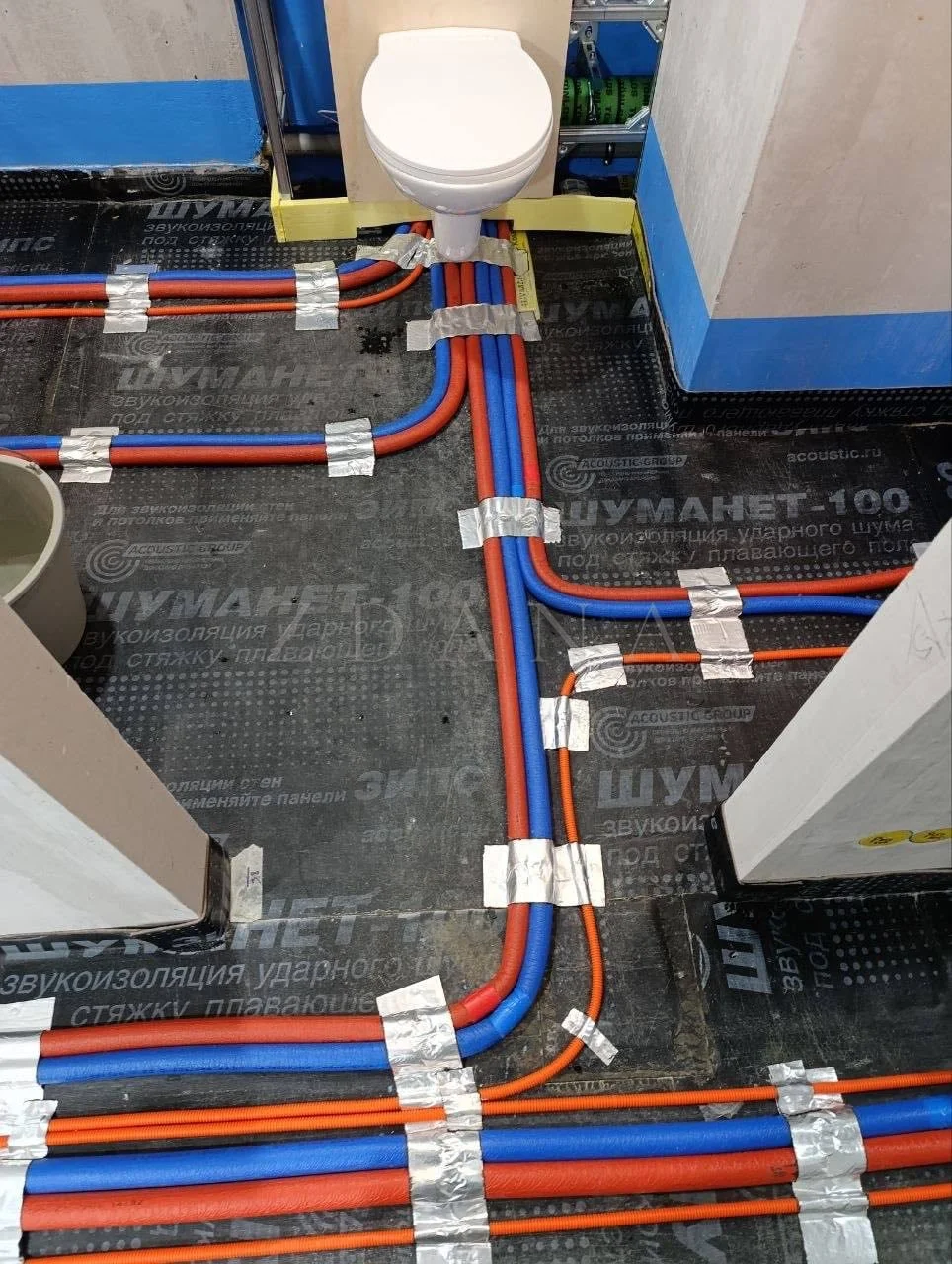

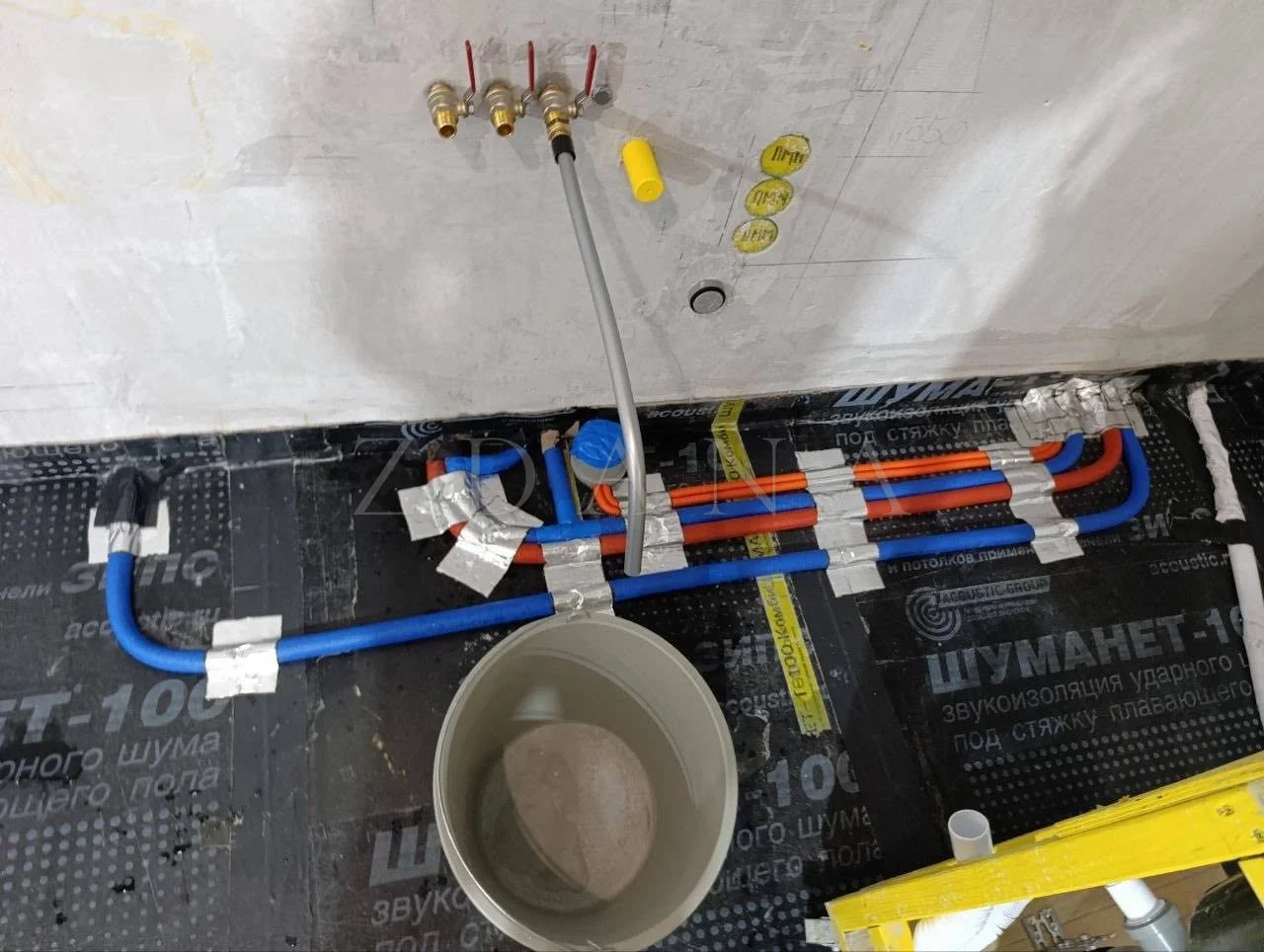

Точка подключенияПодводка к унитазу выведена по подложке и зафиксирована — точка ждёт установки прибора после чистовой отделки.

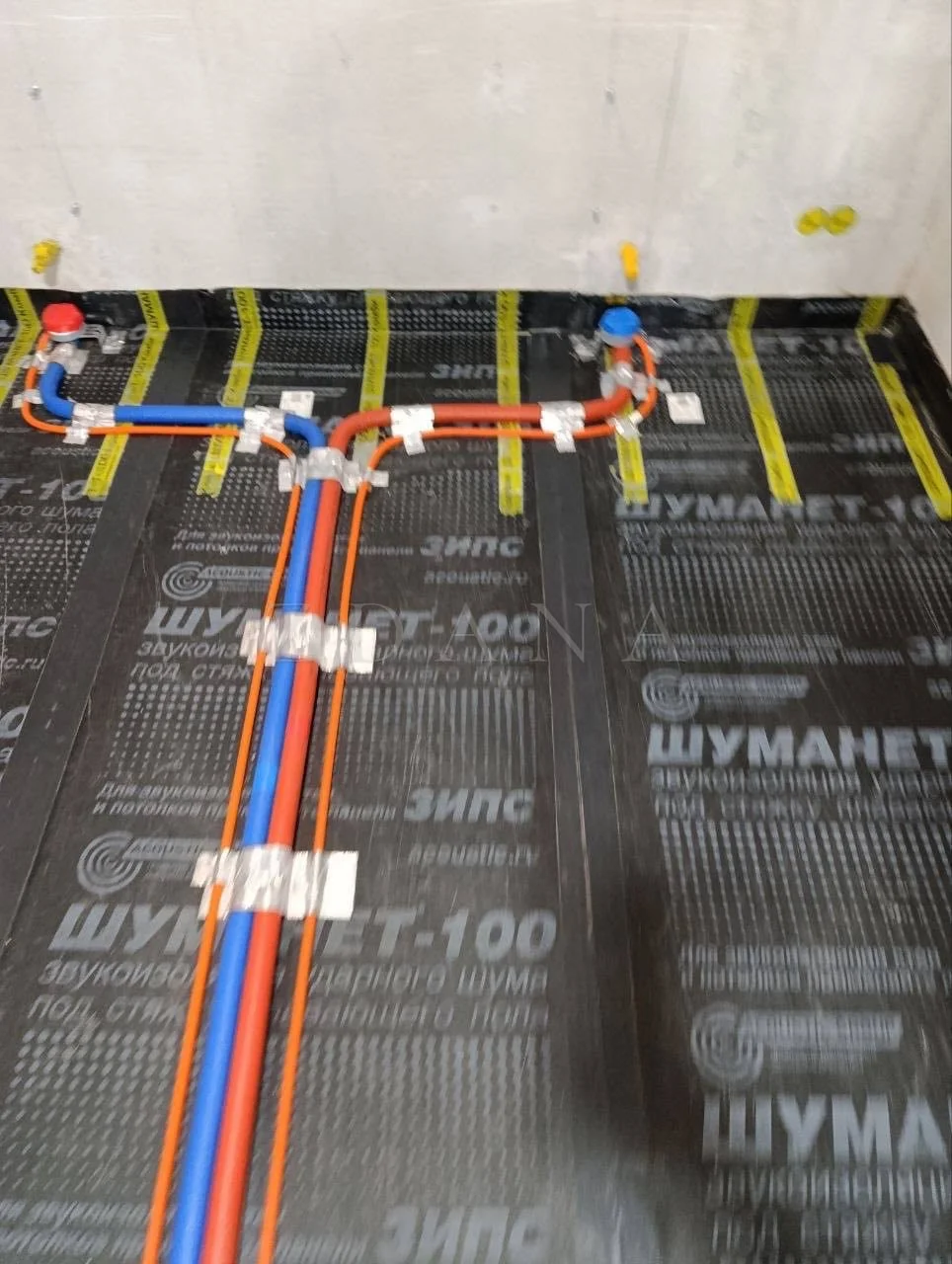

Разводка по подложкеЛучевая разводка уложена по звукоизоляционной подложке и закреплена клипсами через равные промежутки — до заливки стяжки.

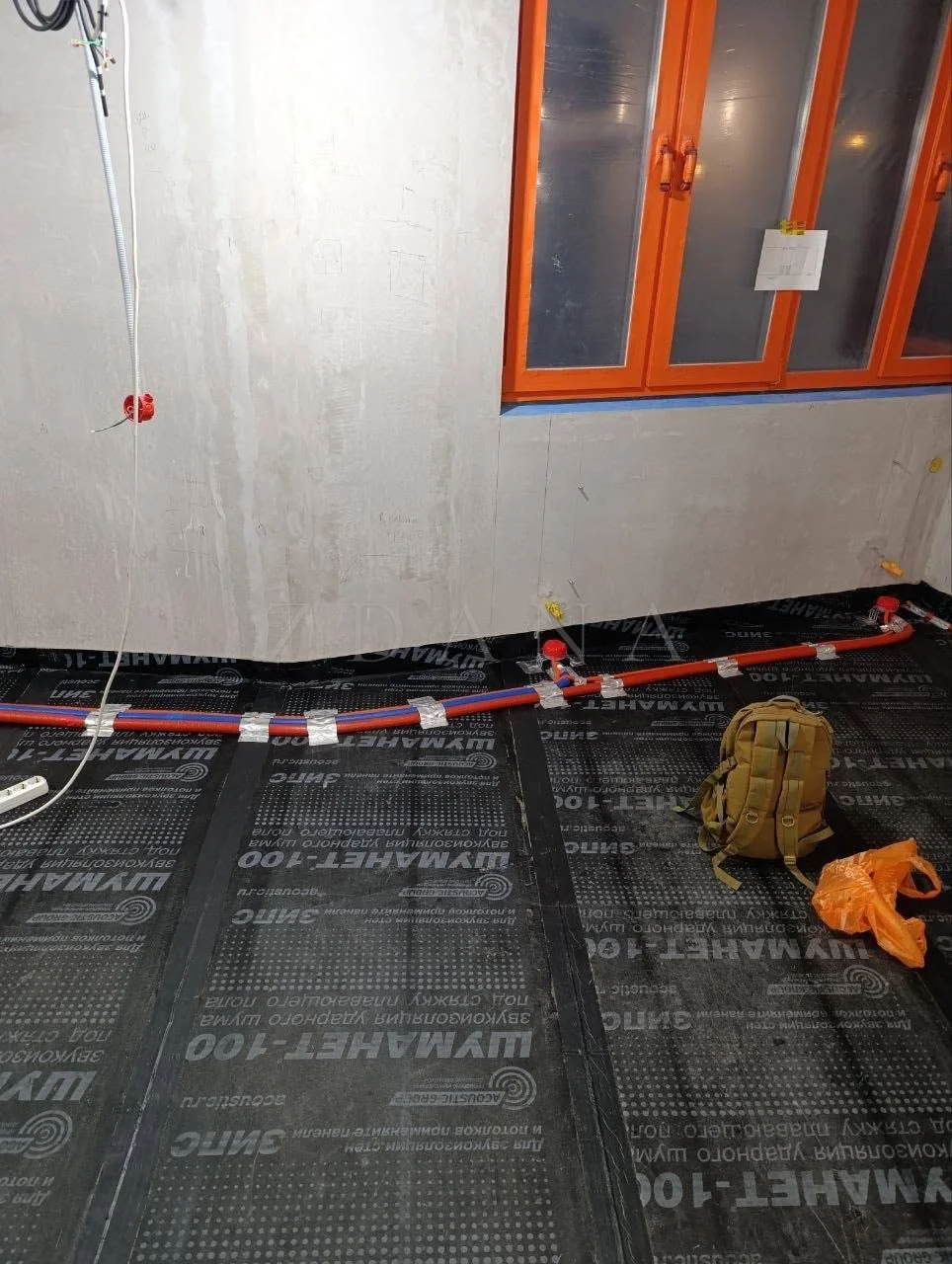

Линии вдоль стеныТрассы идут вдоль стены параллельными нитками с постоянным расстоянием между ними — так их проще читать на схеме и не задеть при работах.

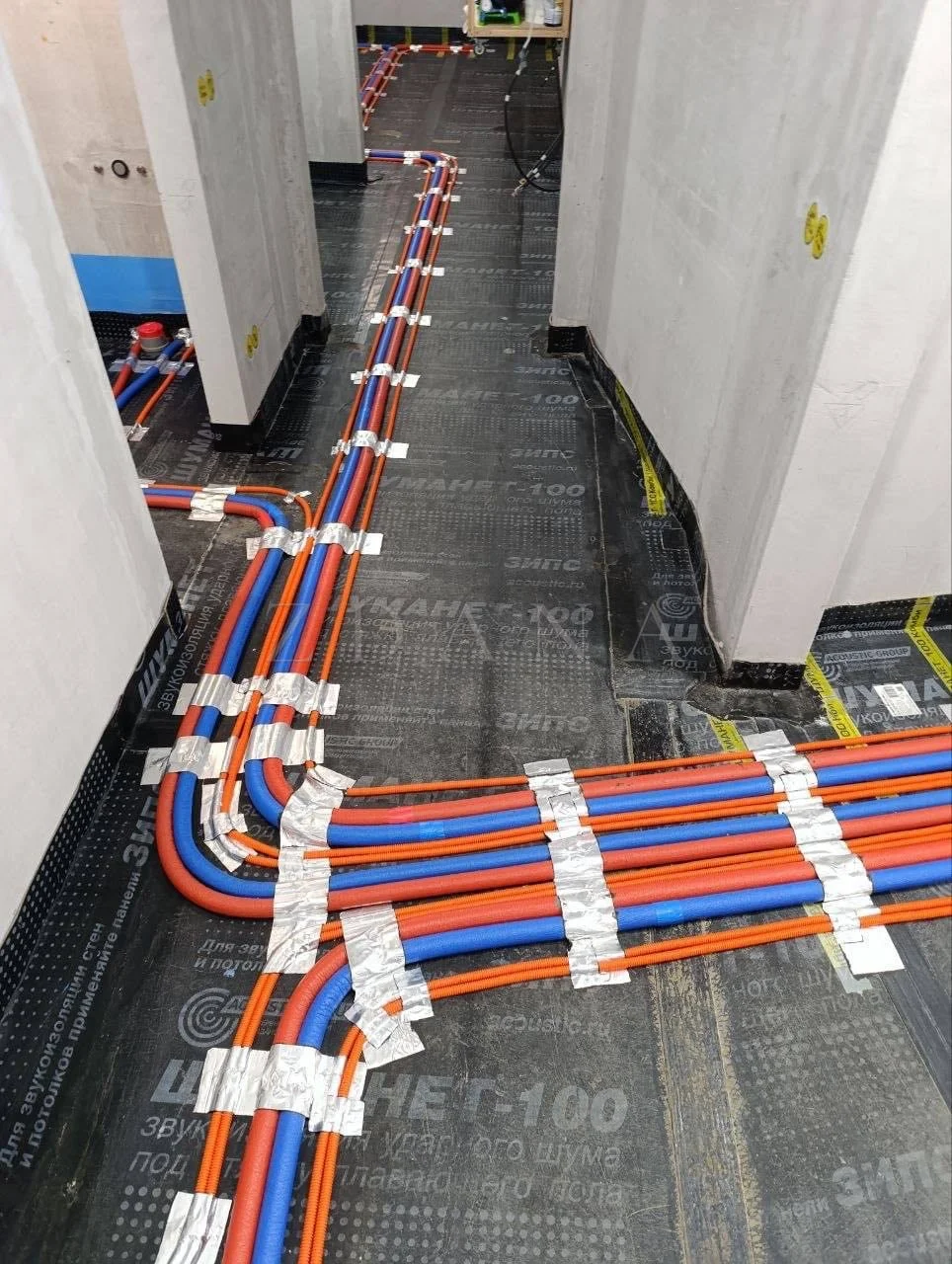

Узел разветвленияВ коридоре пучок труб расходится на комнаты: каждая ветка уходит к своей точке отдельной линией от коллектора.

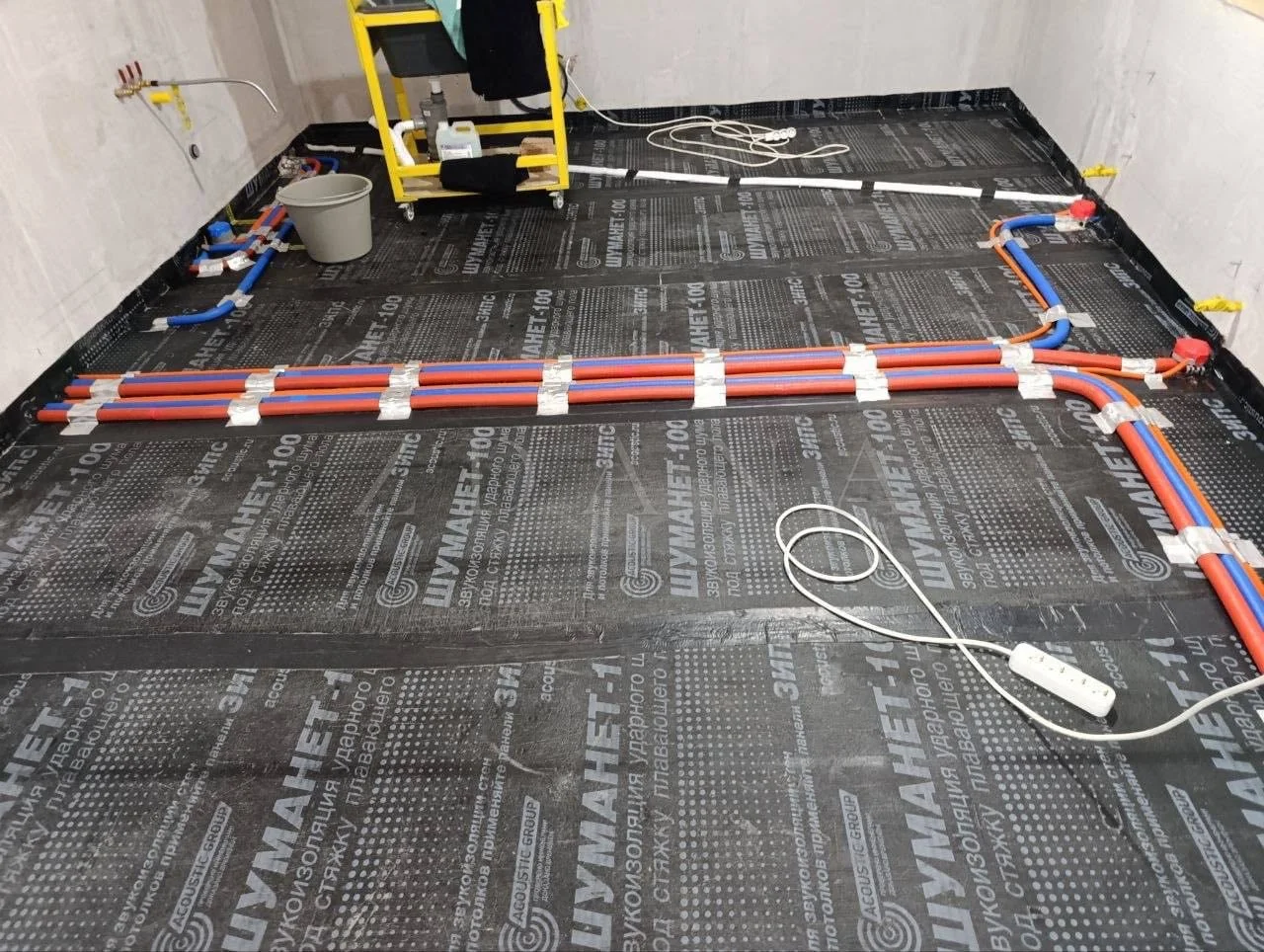

Обход помещенияКонтуры обходят комнату по периметру и уходят к точкам подключения — трассы не пересекают центр помещения без нужды.

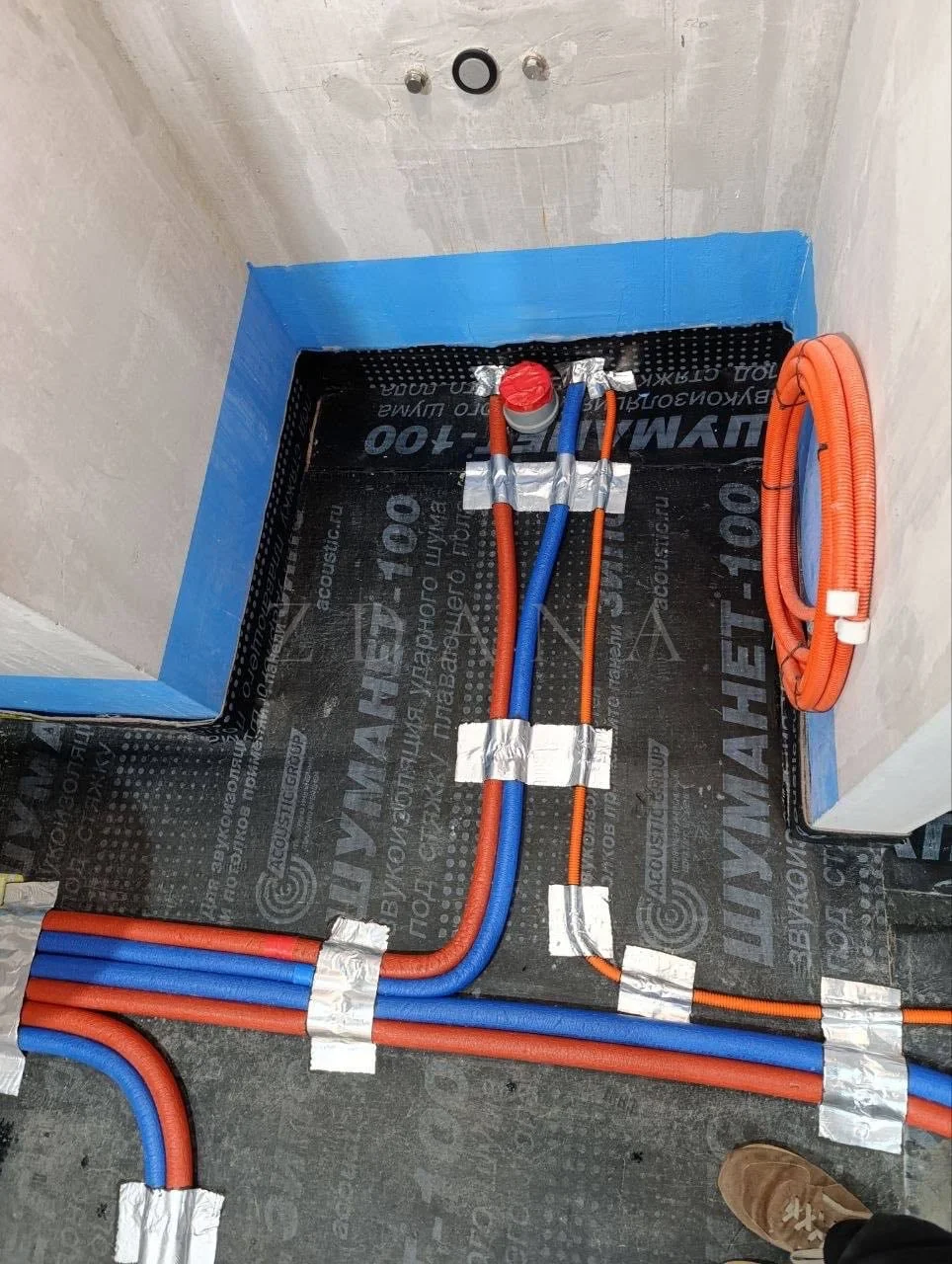

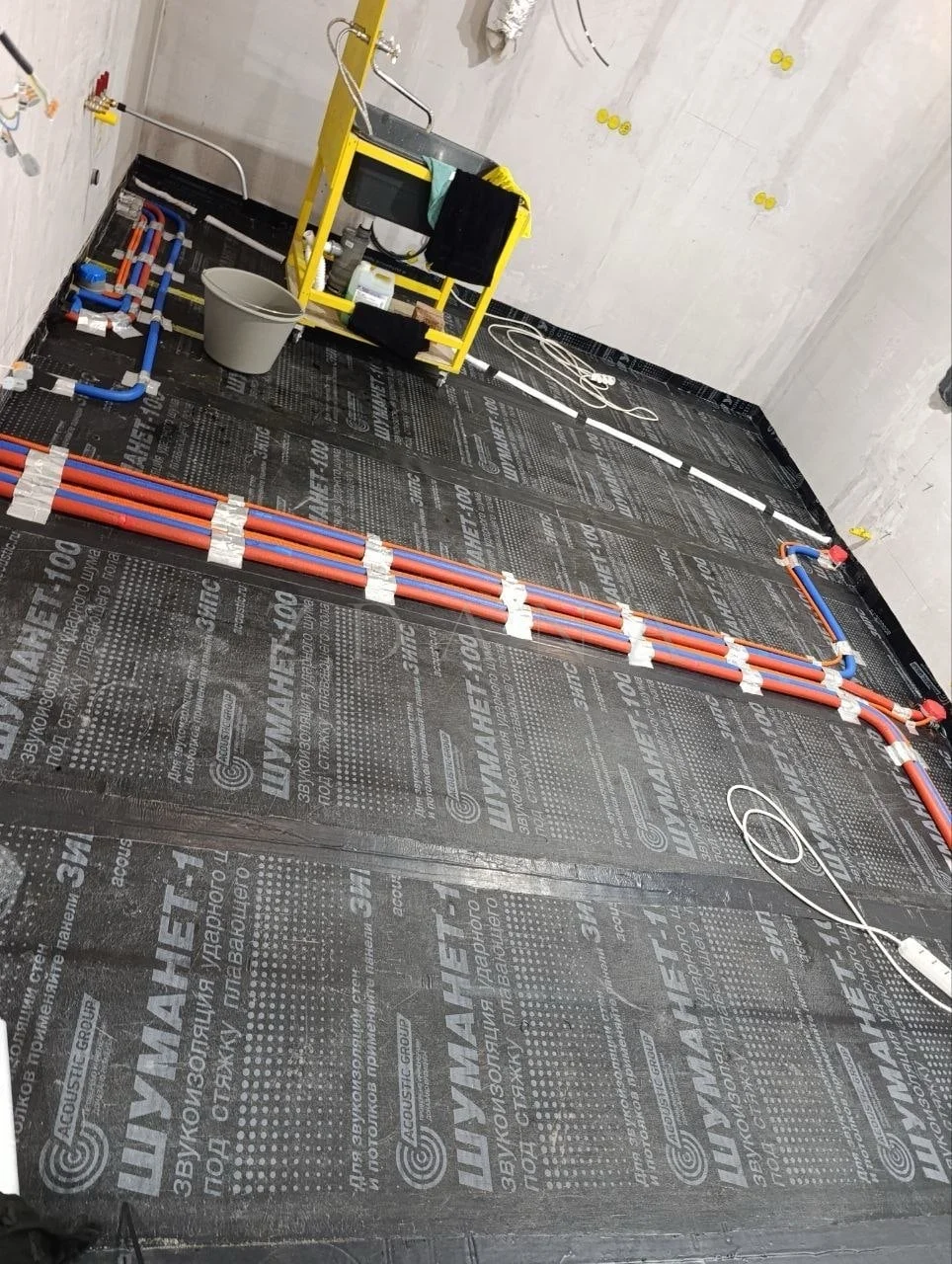

Ввод в санузелВетка заходит в санузел через порог и разворачивается к приборам; переход через проём выполнен плавным радиусом.

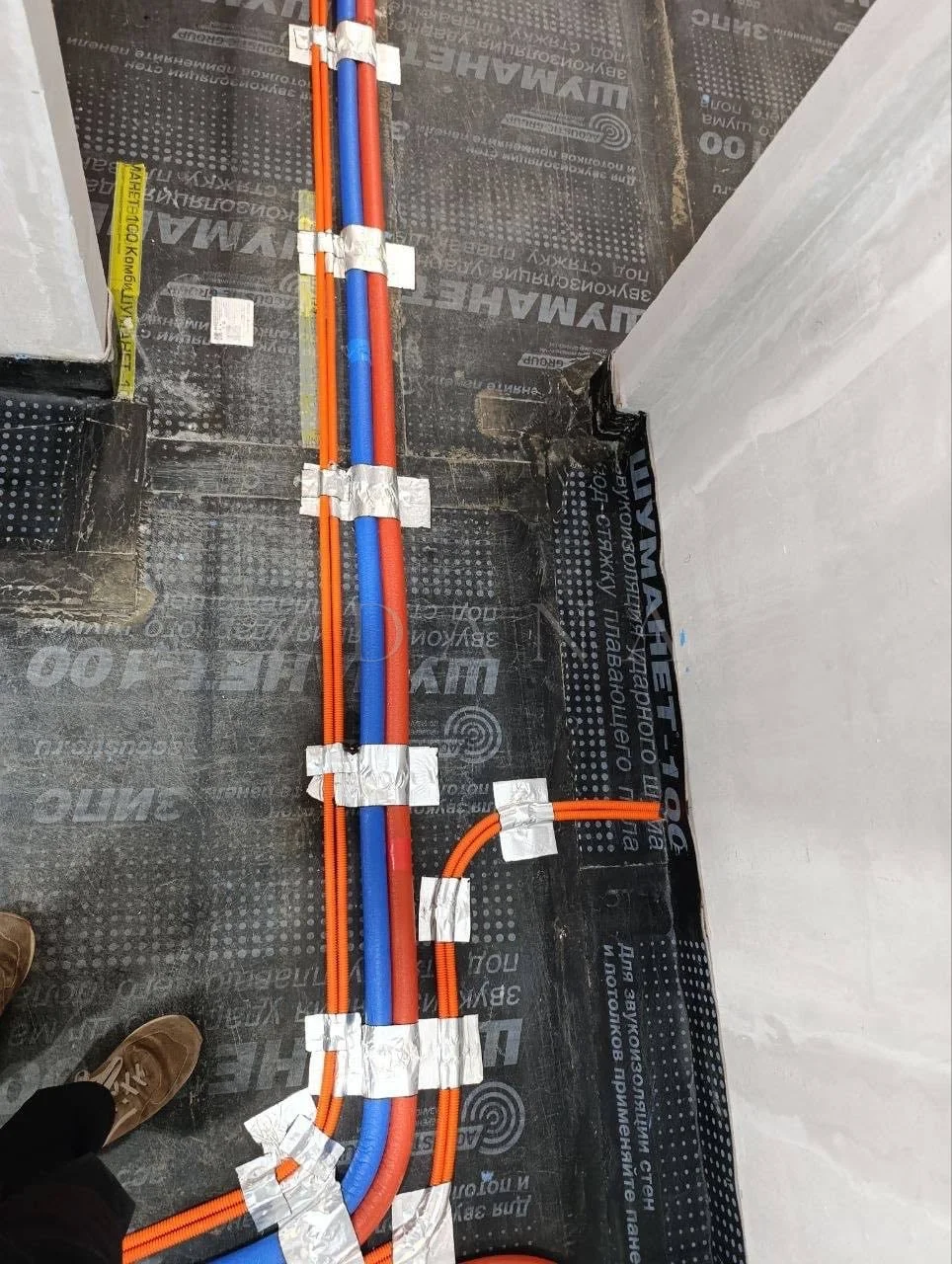

Трассы через проёмПучок труб проходит проём одной группой и снова расходится — в узком месте линии собраны, а не разбросаны.

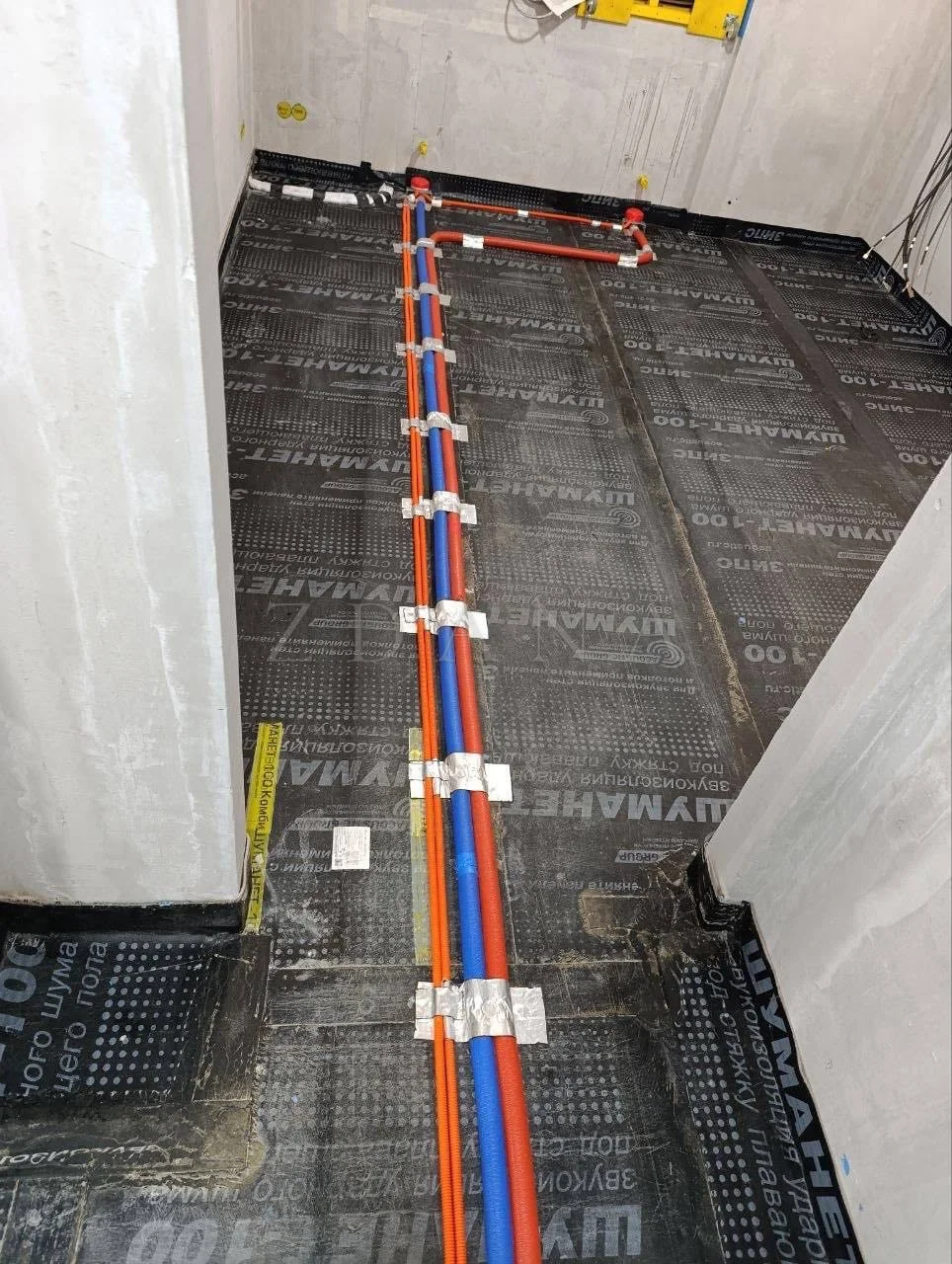

Линия по коридоруОдиночная магистраль идёт по коридору строго по прямой — крепления стоят через равные промежутки по всей длине.
Подводка к приборуКонтуры подходят к установленному прибору и разворачиваются к точке подключения без лишней длины.

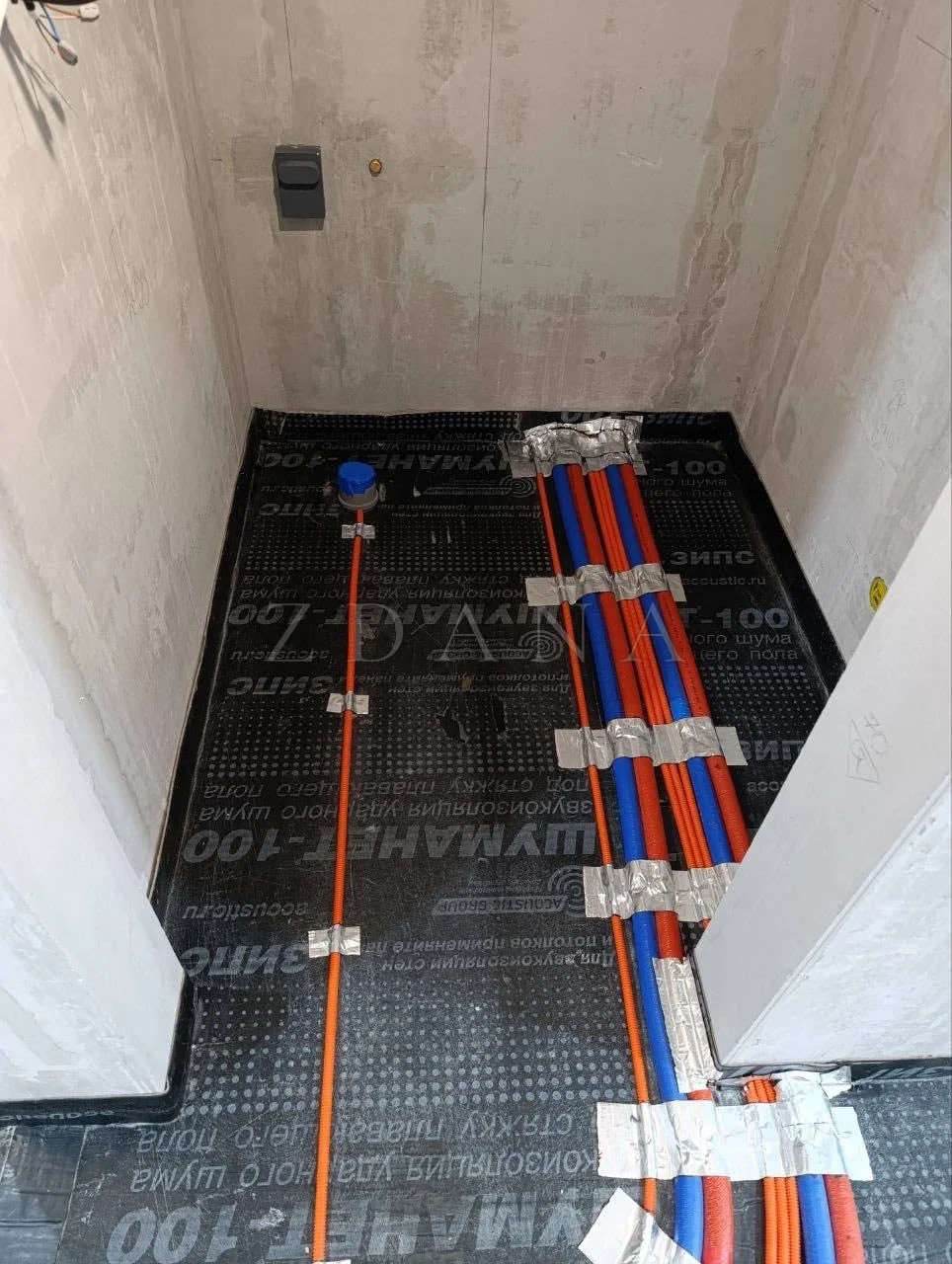

Транзит через комнатуТранзитные линии проложены по краю помещения, оставляя центр свободным для последующих работ.

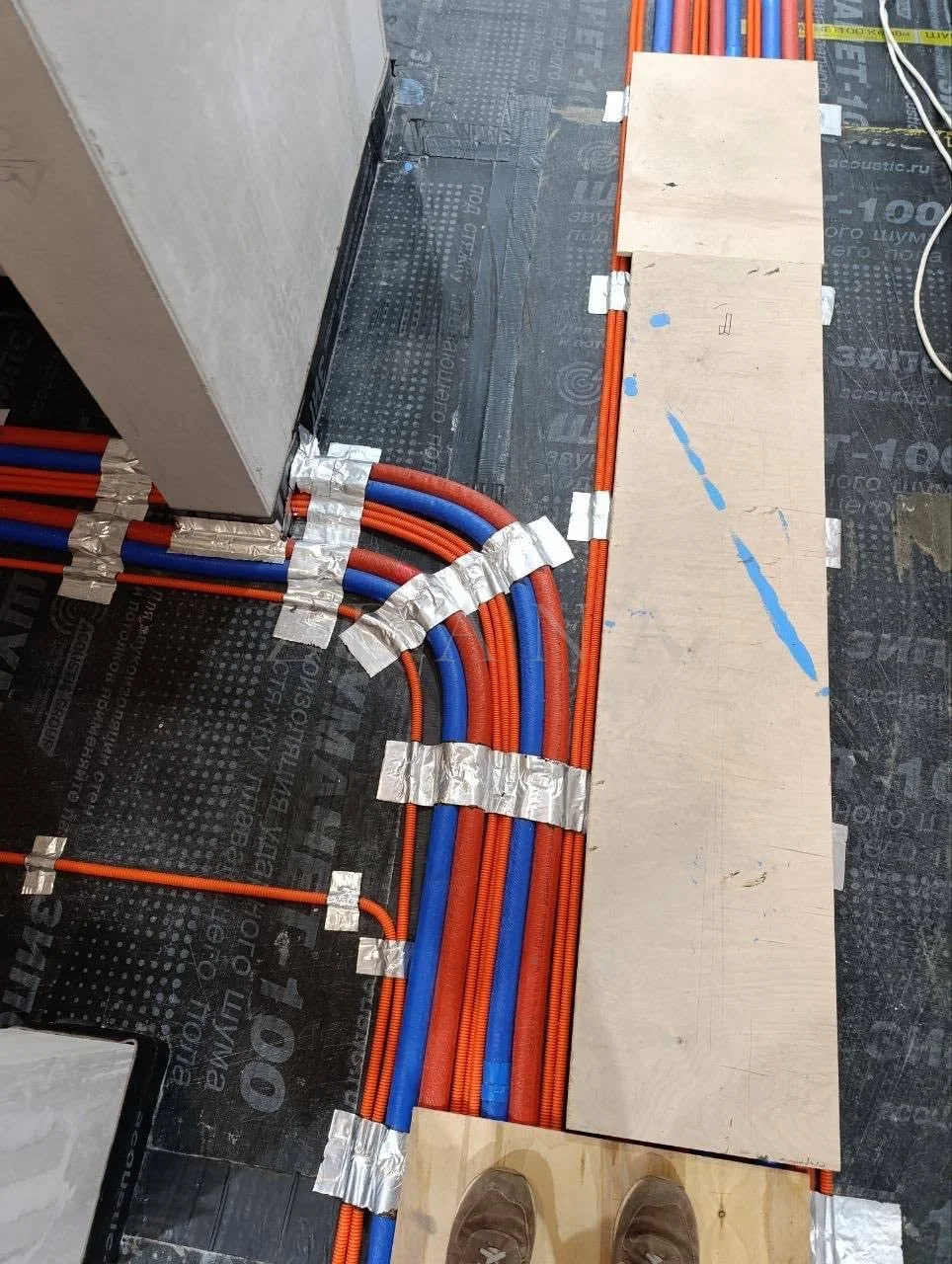

Проход по трассамПоверх трасс уложены проходные щиты — по разводке ходят по настилу, а не по трубам.

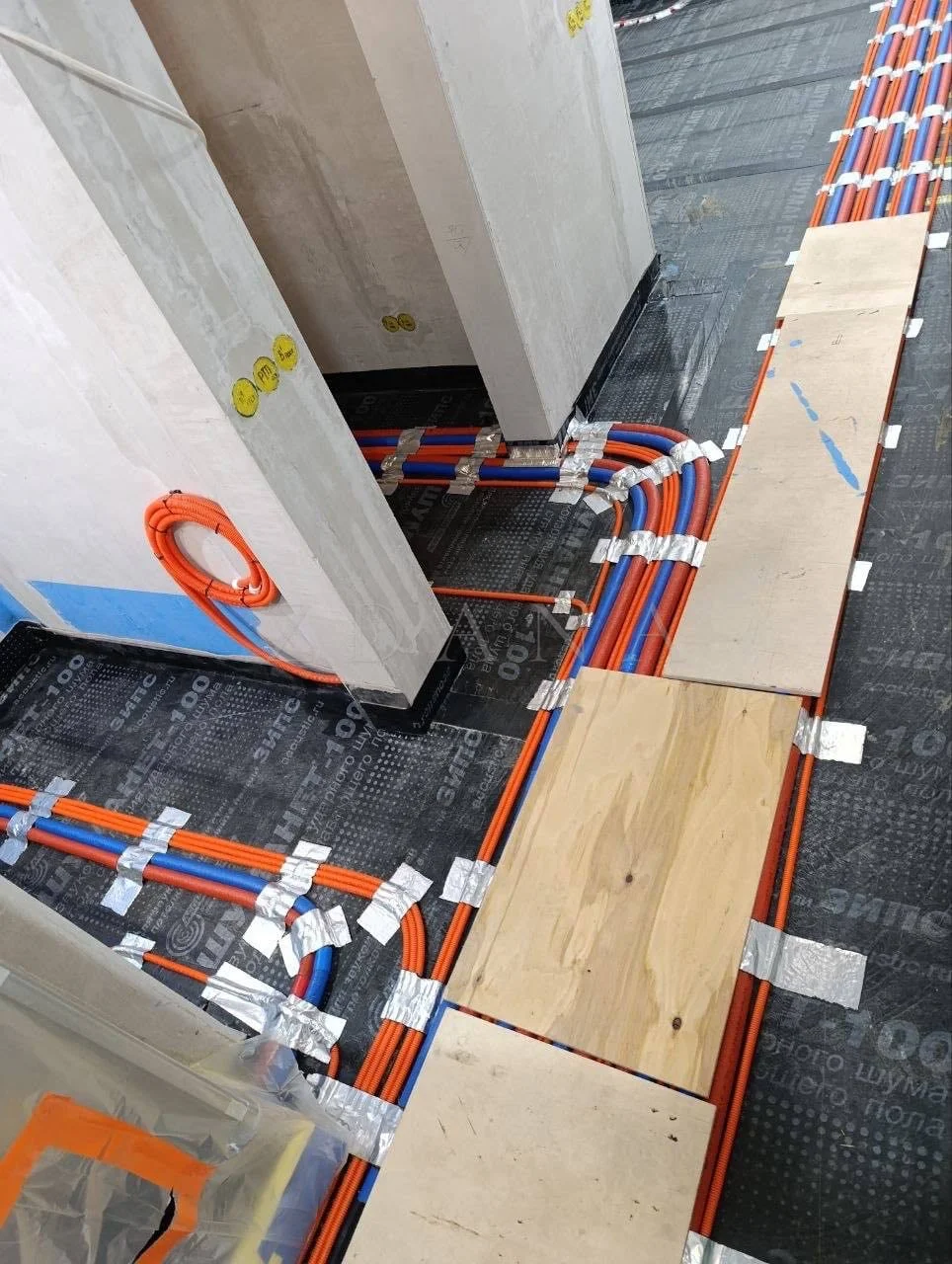

Защита разводкиГотовые участки разводки укрыты листами: до заливки стяжки по ним ещё будут ходить и возить материалы.
Поворот у проёмаНа повороте у проёма трубы уложены равными дугами — одинаковый радиус у всех линий пучка.

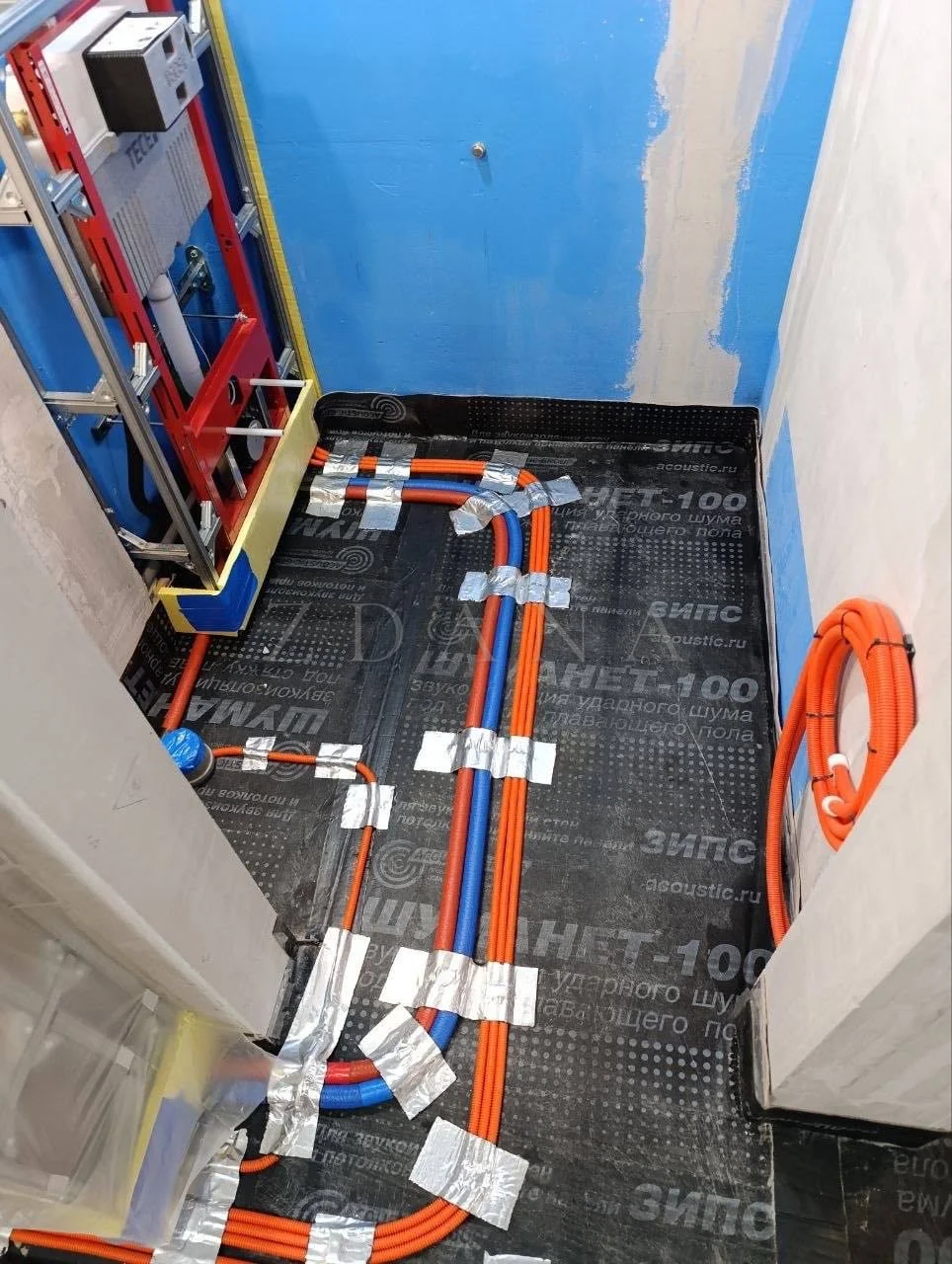

Ветка к приборуВетка отходит от магистрали и уходит к точке в углу помещения; каждый отвод закреплён отдельно.

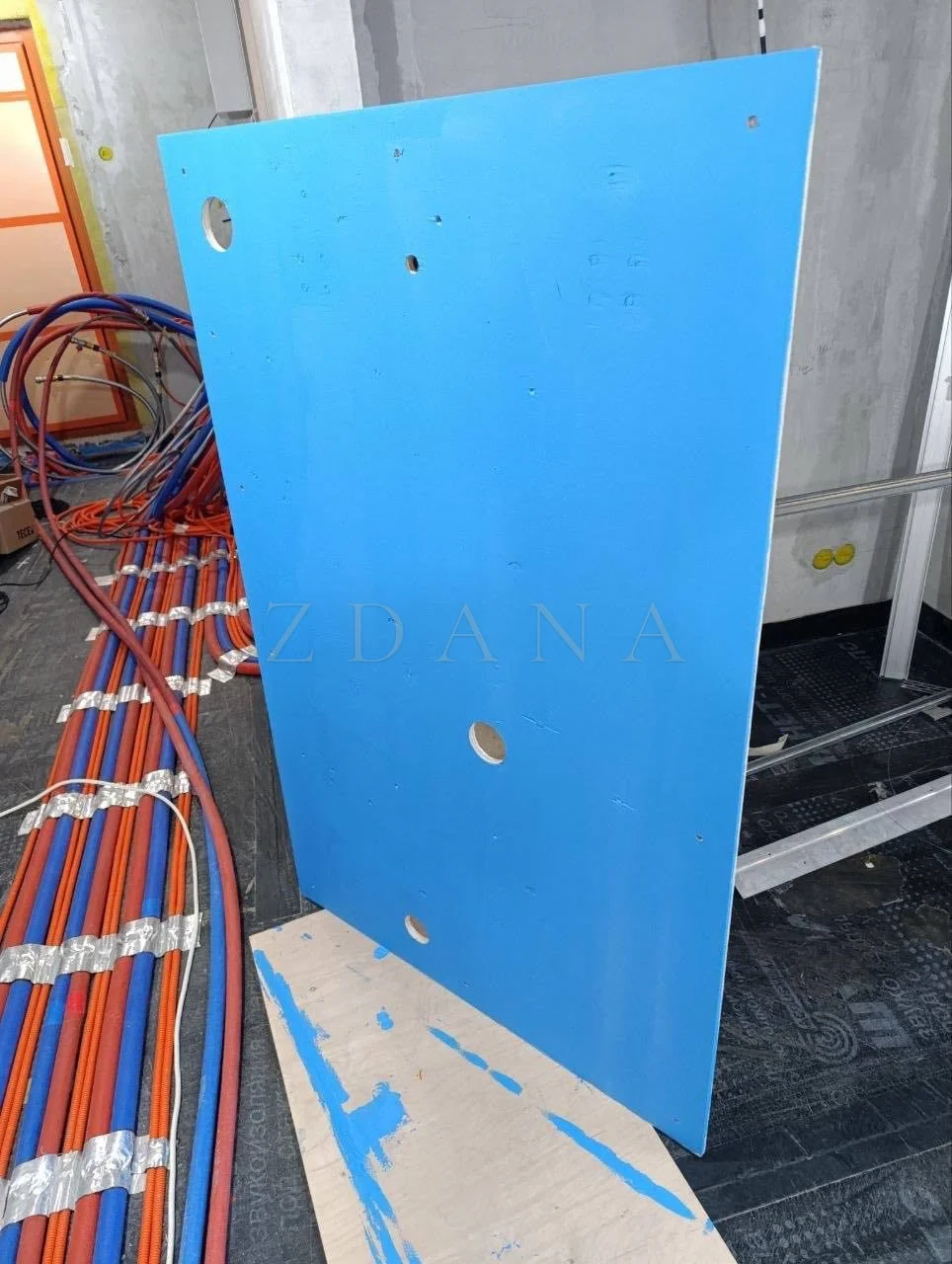

Магистрали у щитаЛинии подходят к техническому шкафу веером и фиксируются хомутами — каждая ветка заходит на свой отвод коллектора.

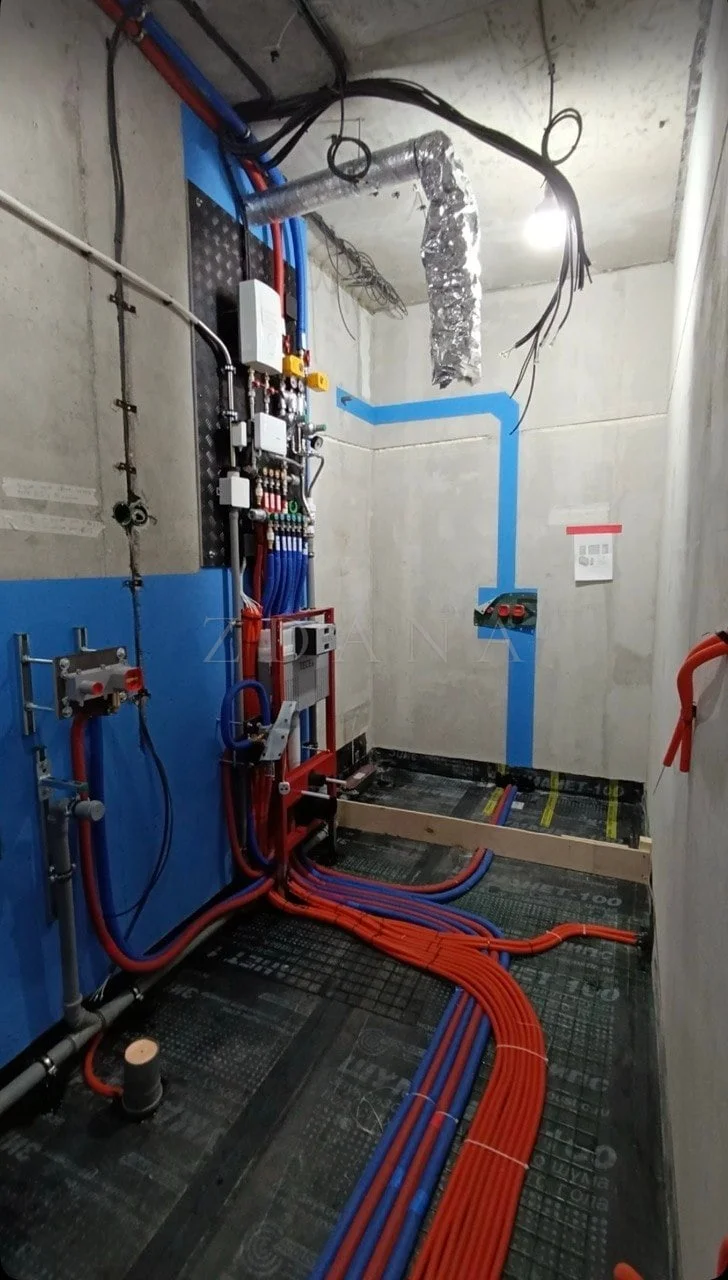

Техническое помещениеИнженерная комната в работе: стояки, узлы и лучевая разводка сходятся здесь, а по полу расходятся к остальной квартире.

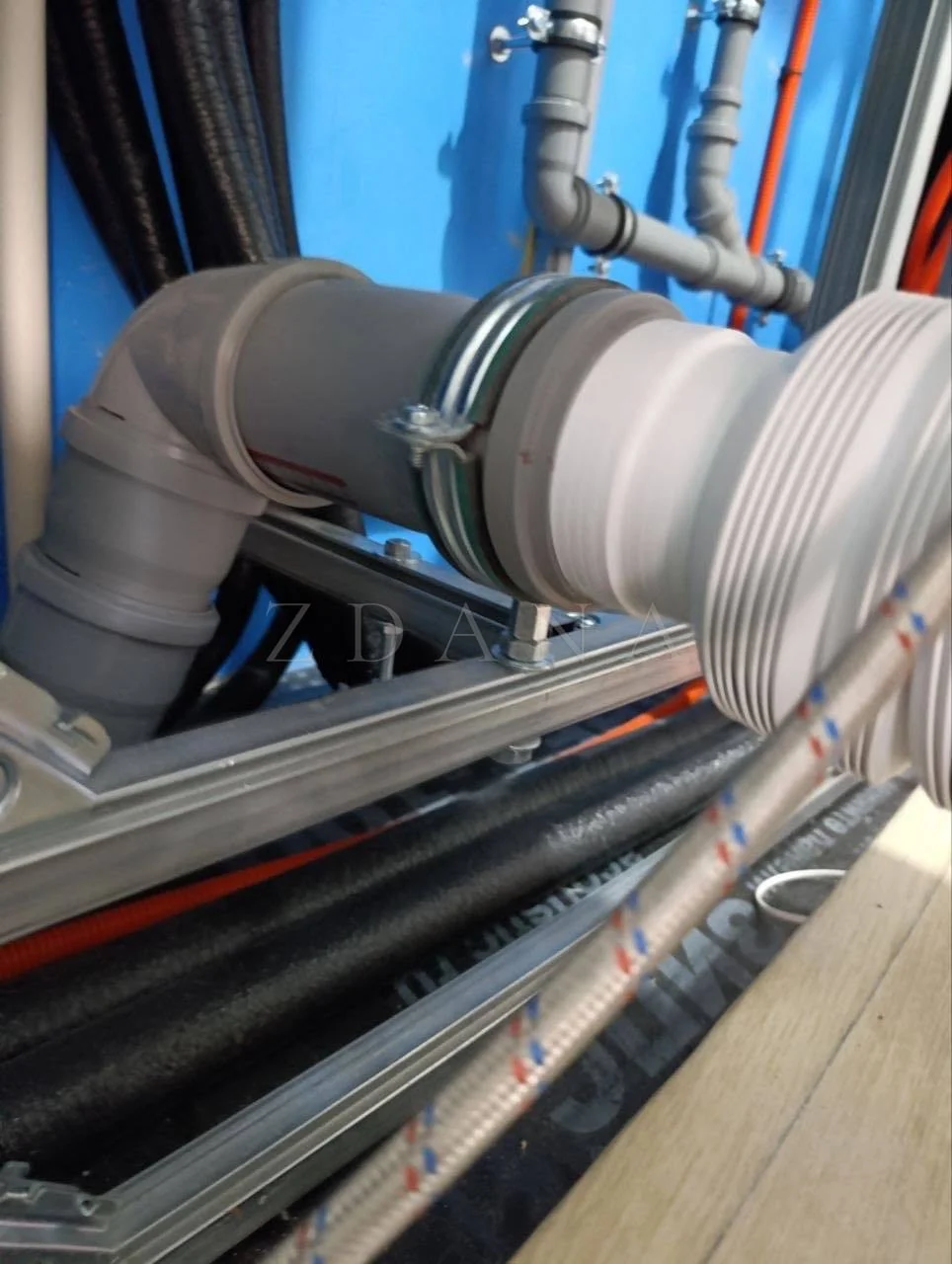

Канализационный узелОтводы канализации собраны на раме с уклоном и стянуты хомутами — узел не висит на трубе, а опирается на конструкцию.
Уклон отводовКаждый отвод собран с проектным уклоном к стояку — самотёк работает без «булькающих» участков.

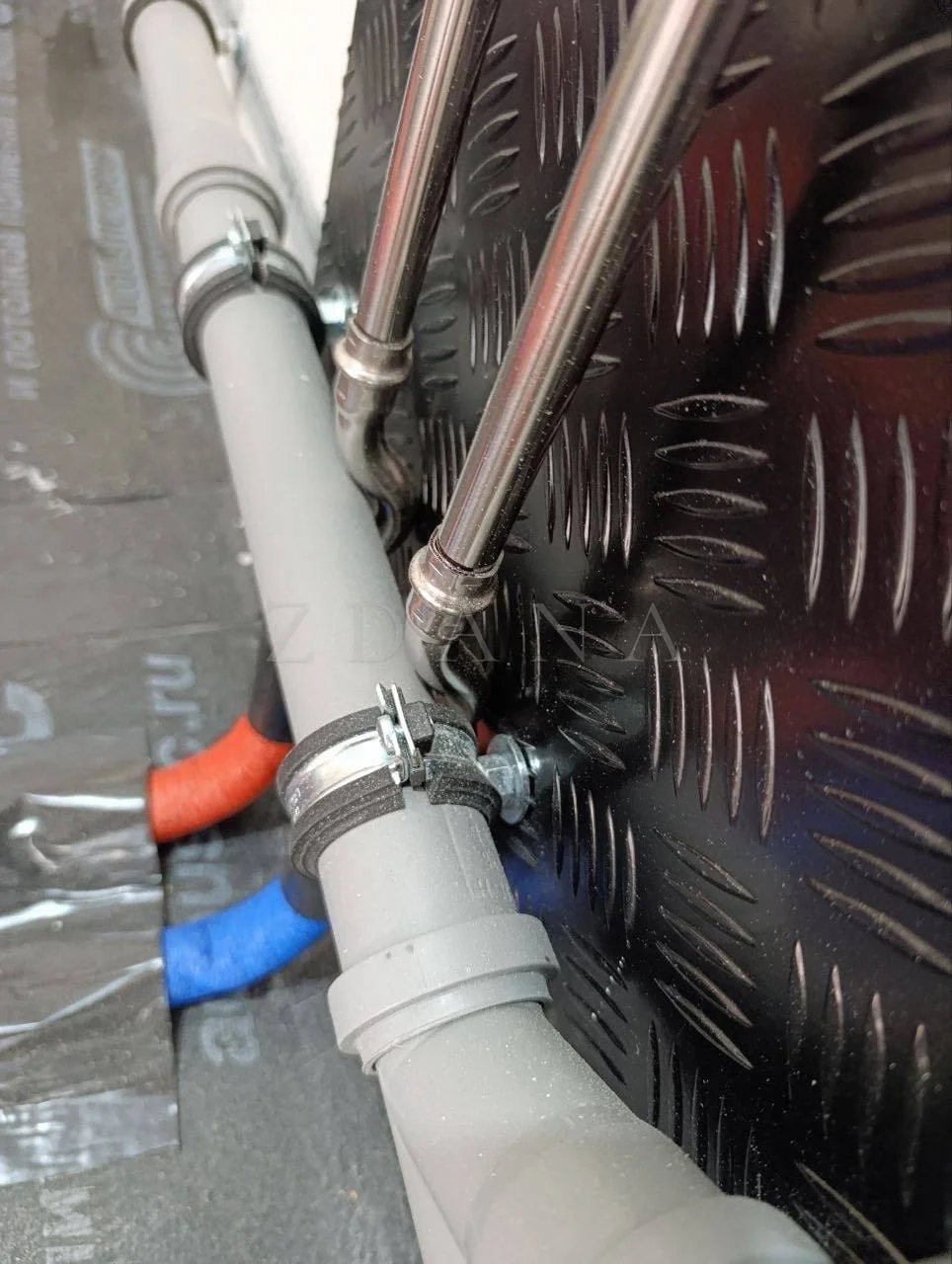

Стык на панелиСоединение канализации выполнено на рифлёной монтажной панели и зафиксировано хомутом — узел доступен для ревизии.

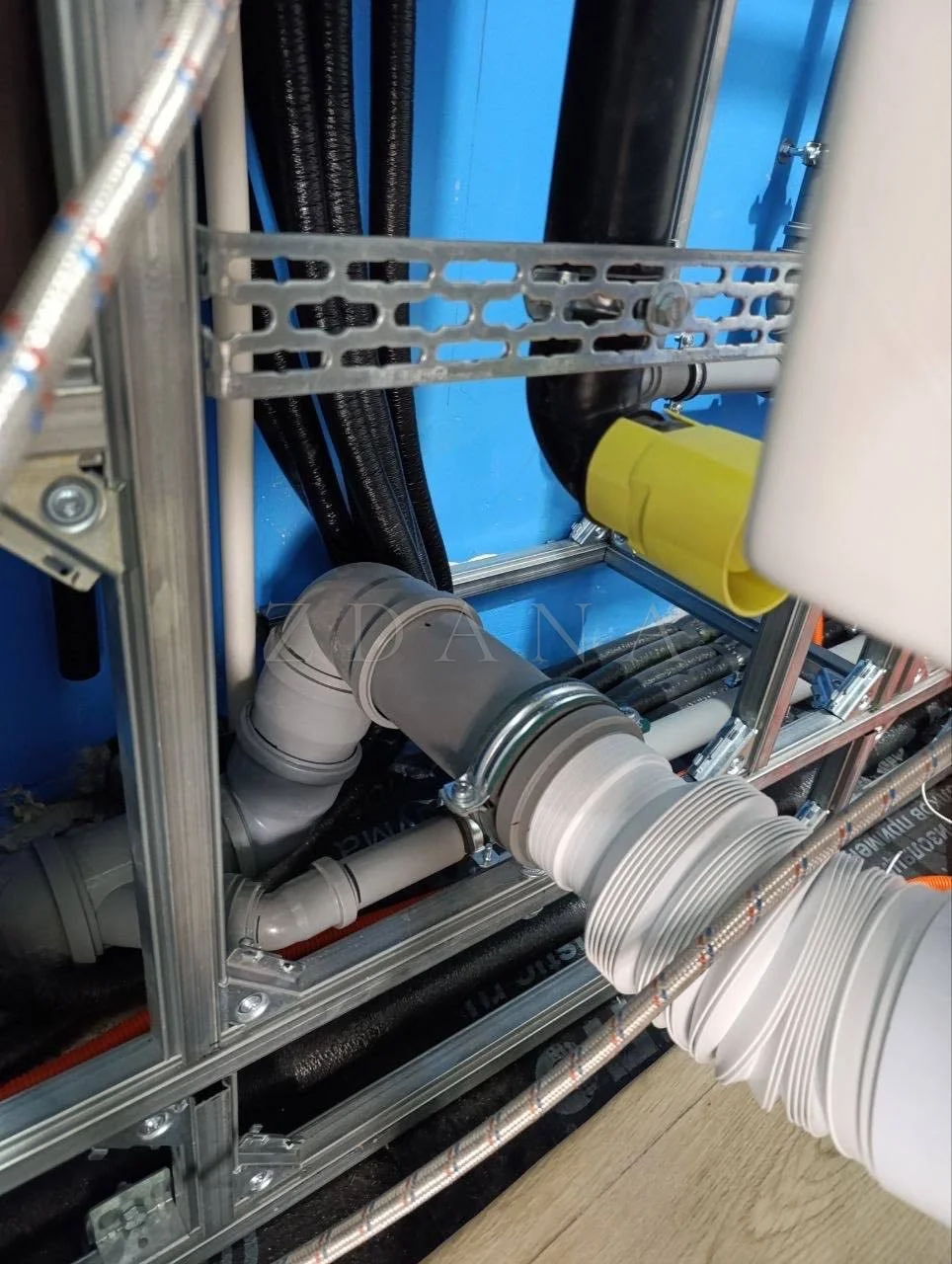

Трассы в рамеКанализация и водоснабжение разведены в одной раме, но по разным ярусам — линии не мешают друг другу при обслуживании.

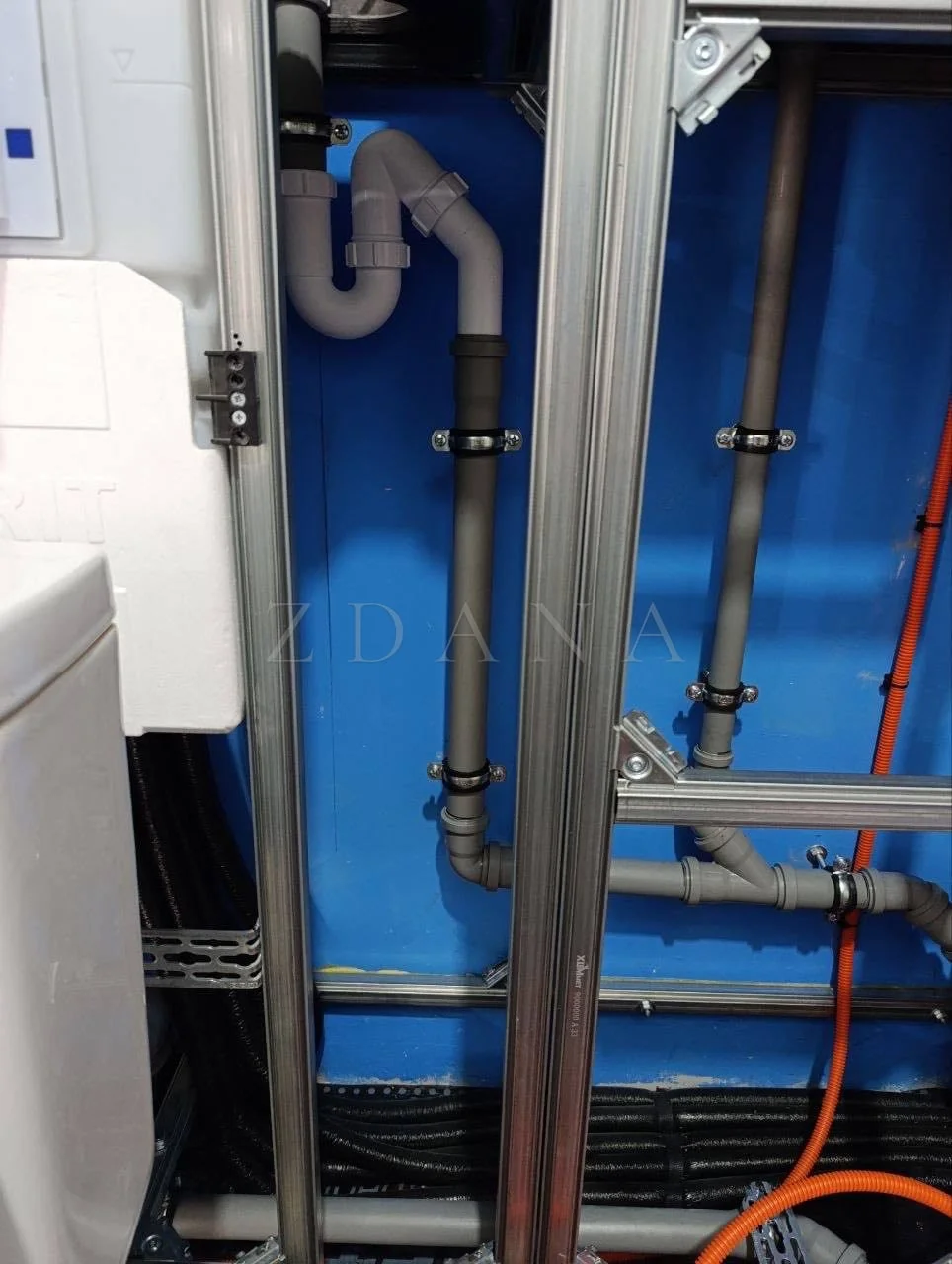

Стойки в шкафуКаркас технического шкафа собран из алюминиевого профиля: узлы крепятся к раме, а не к отделке.

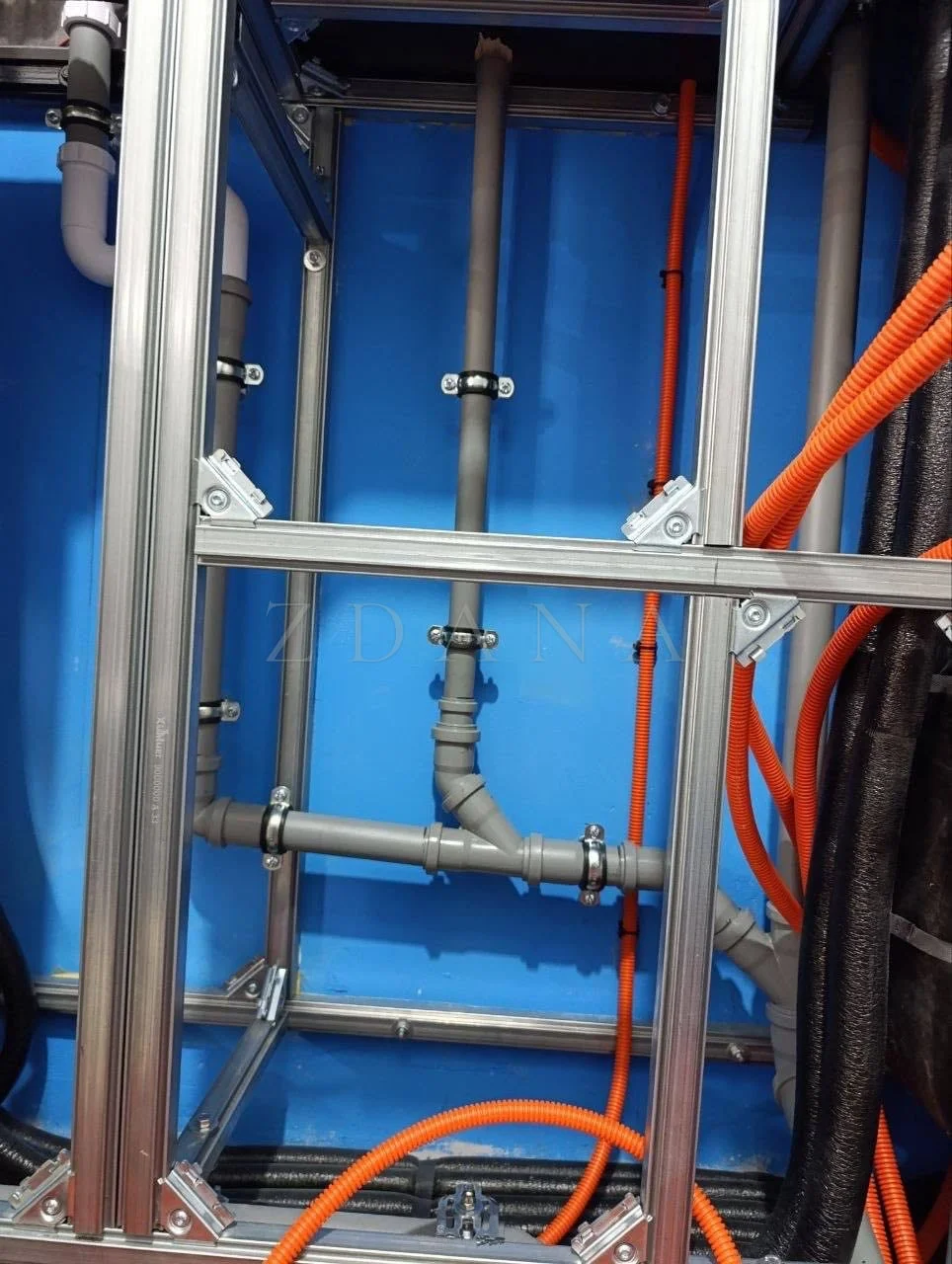

Ярусы разводкиМагистрали разнесены по ярусам рамы — к каждому уровню остаётся доступ инструментом.

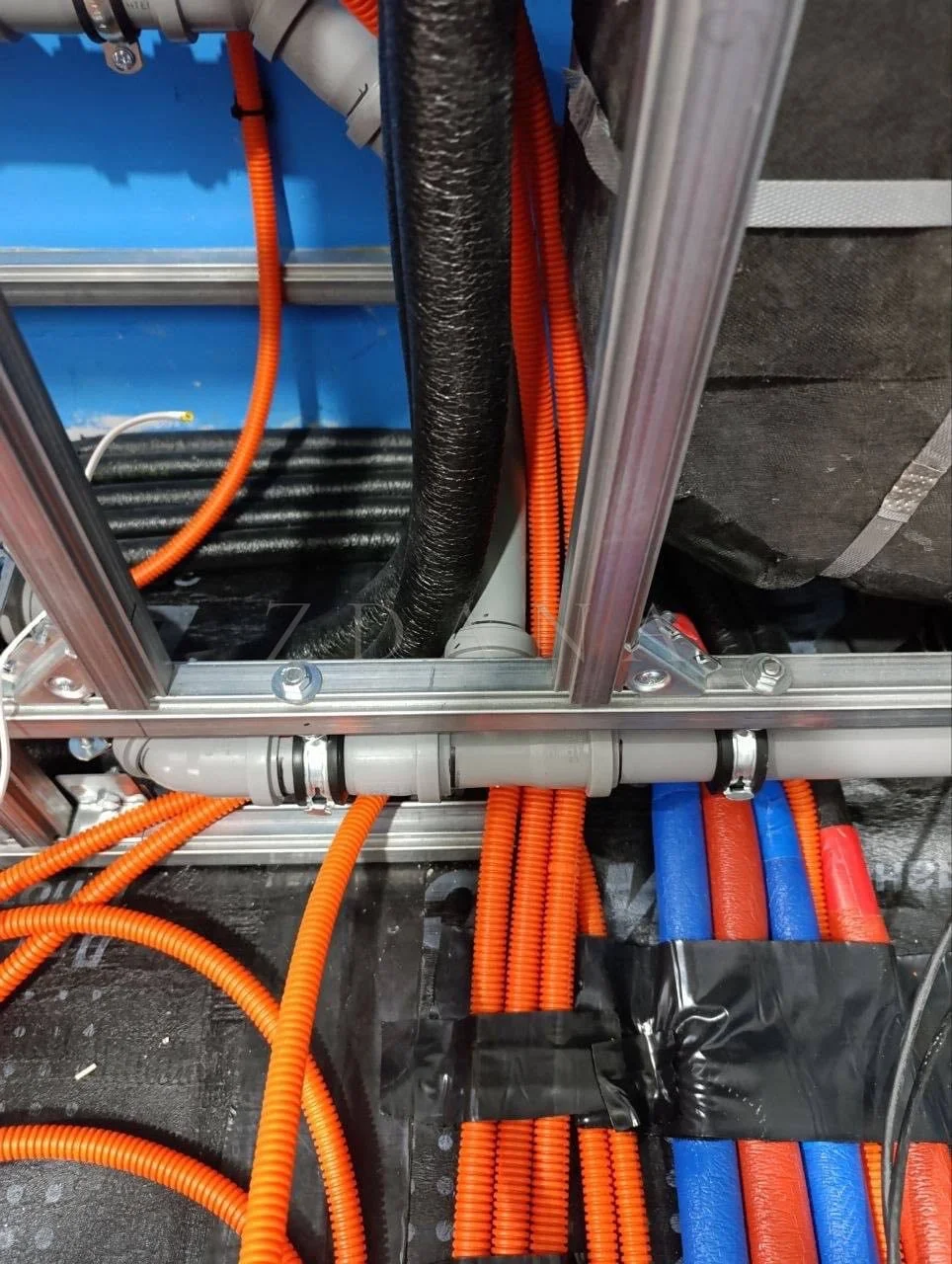

Пересечение трассЭлектрические гофры и трубы водоснабжения пересекаются в разных плоскостях — без касаний и общих креплений.

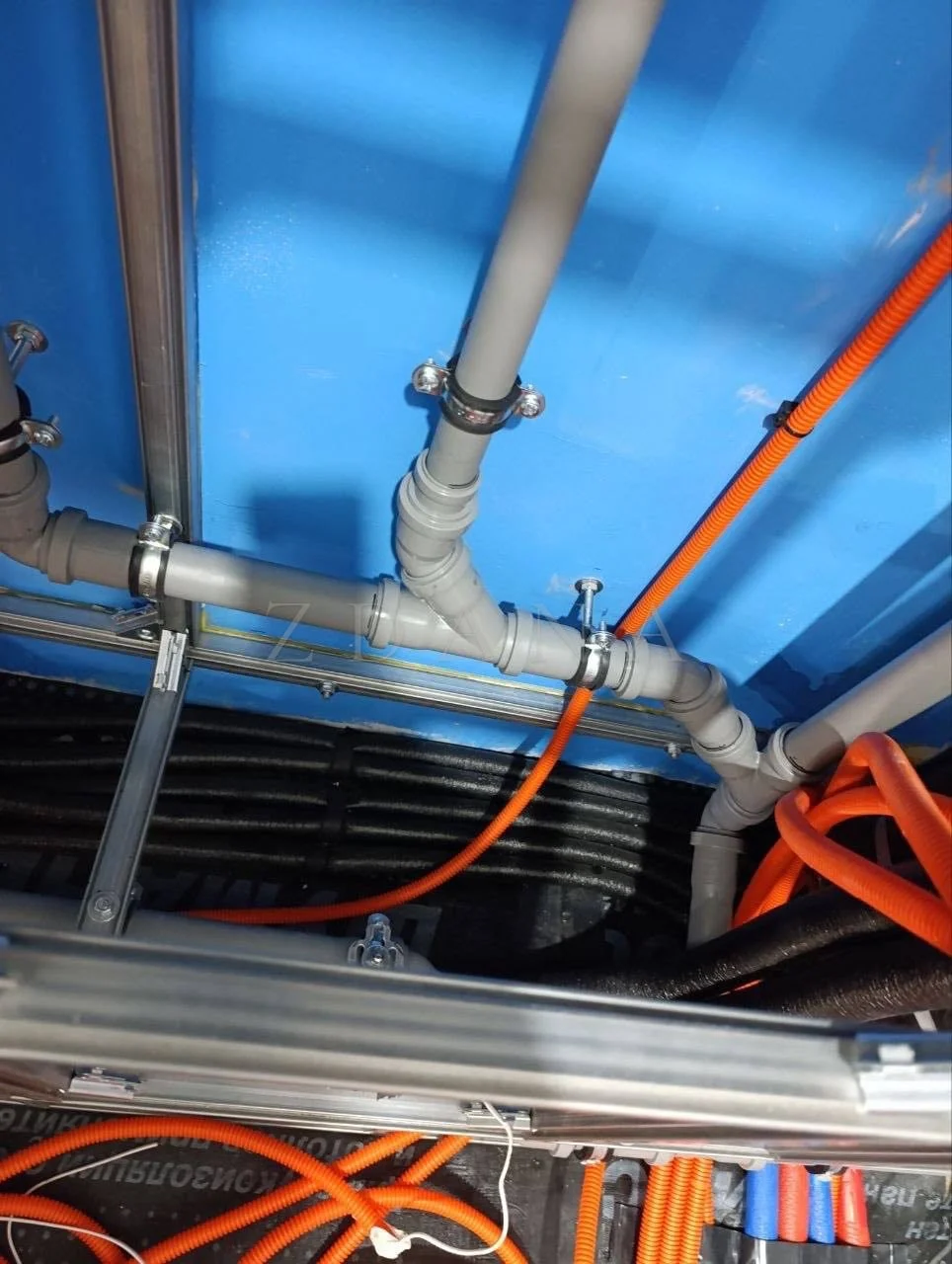

Развилка в рамеТройник канализации собран внутри рамы и зафиксирован по обе стороны от стыка.

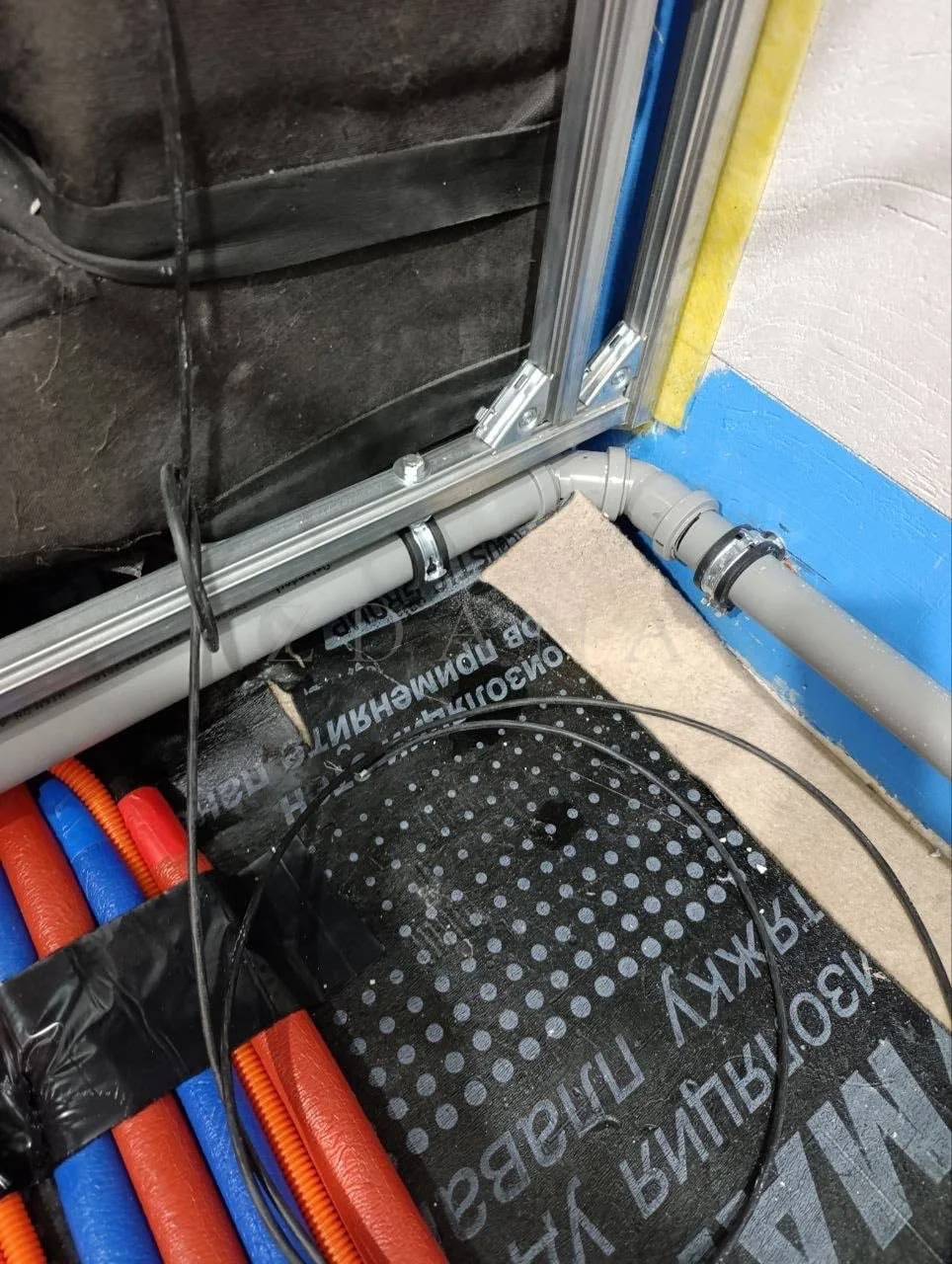

Узел на полуНижний ярус разводки заведён на подложку и закреплён — переход от стены к полу выполнен без напряжения в трубе.

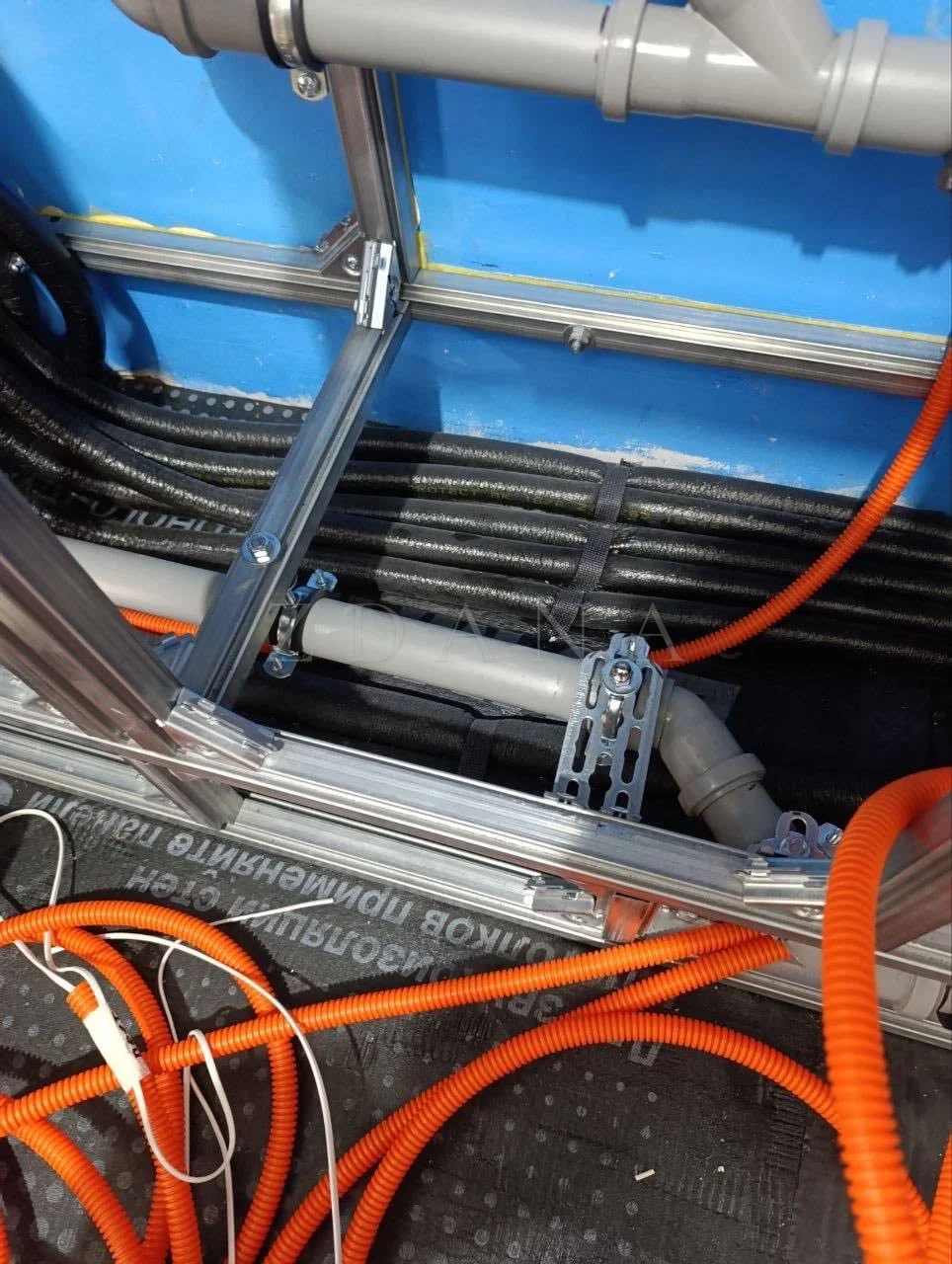

Каркас и трассыПрофили рамы огибают трассы, а не давят на них — конструкция шкафа спроектирована под уже проложенные линии.

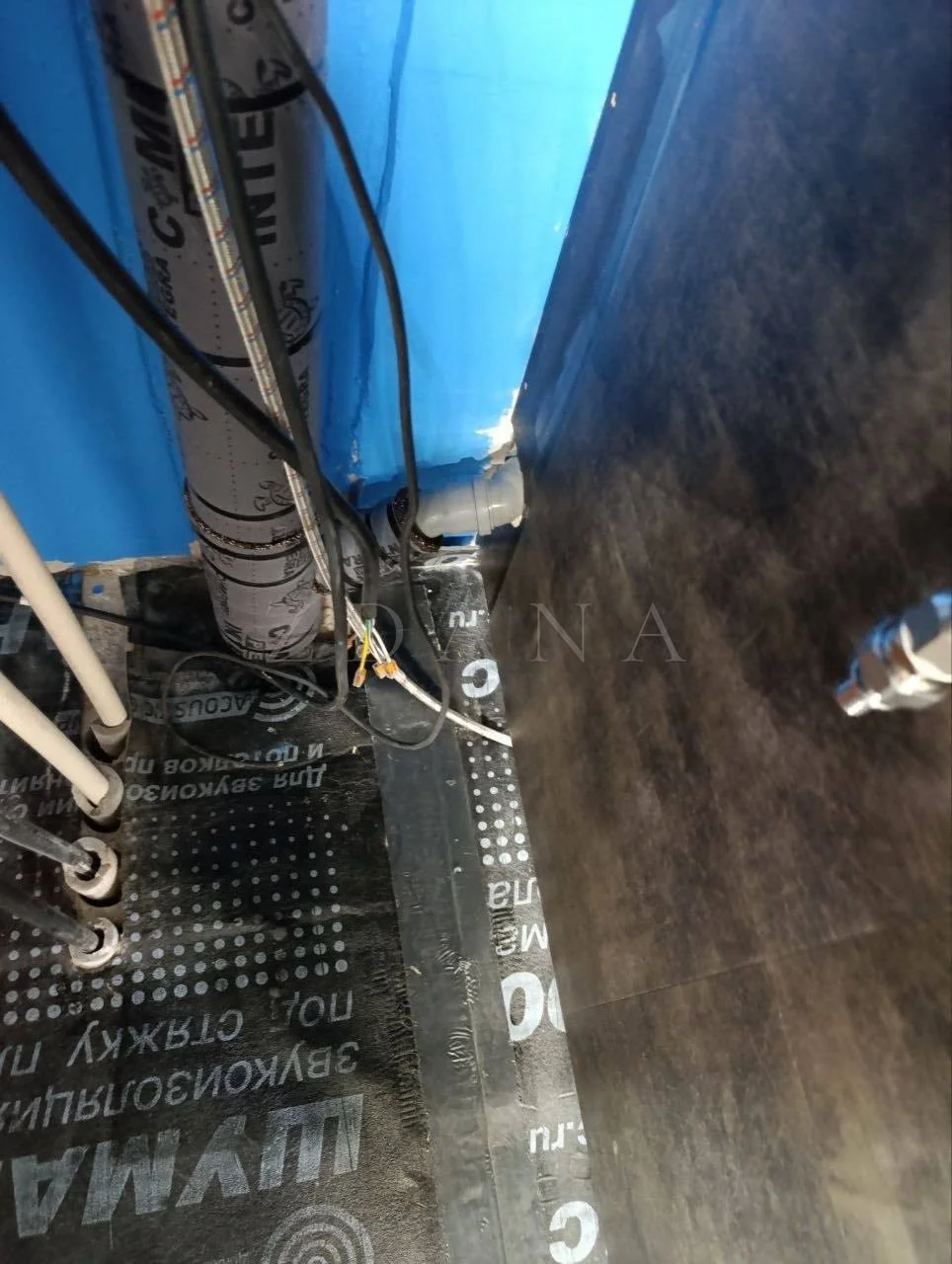

Спуск по стенеЛинии спускаются по стене к полу и уходят под будущую стяжку; в месте перехода стоит отдельное крепление.

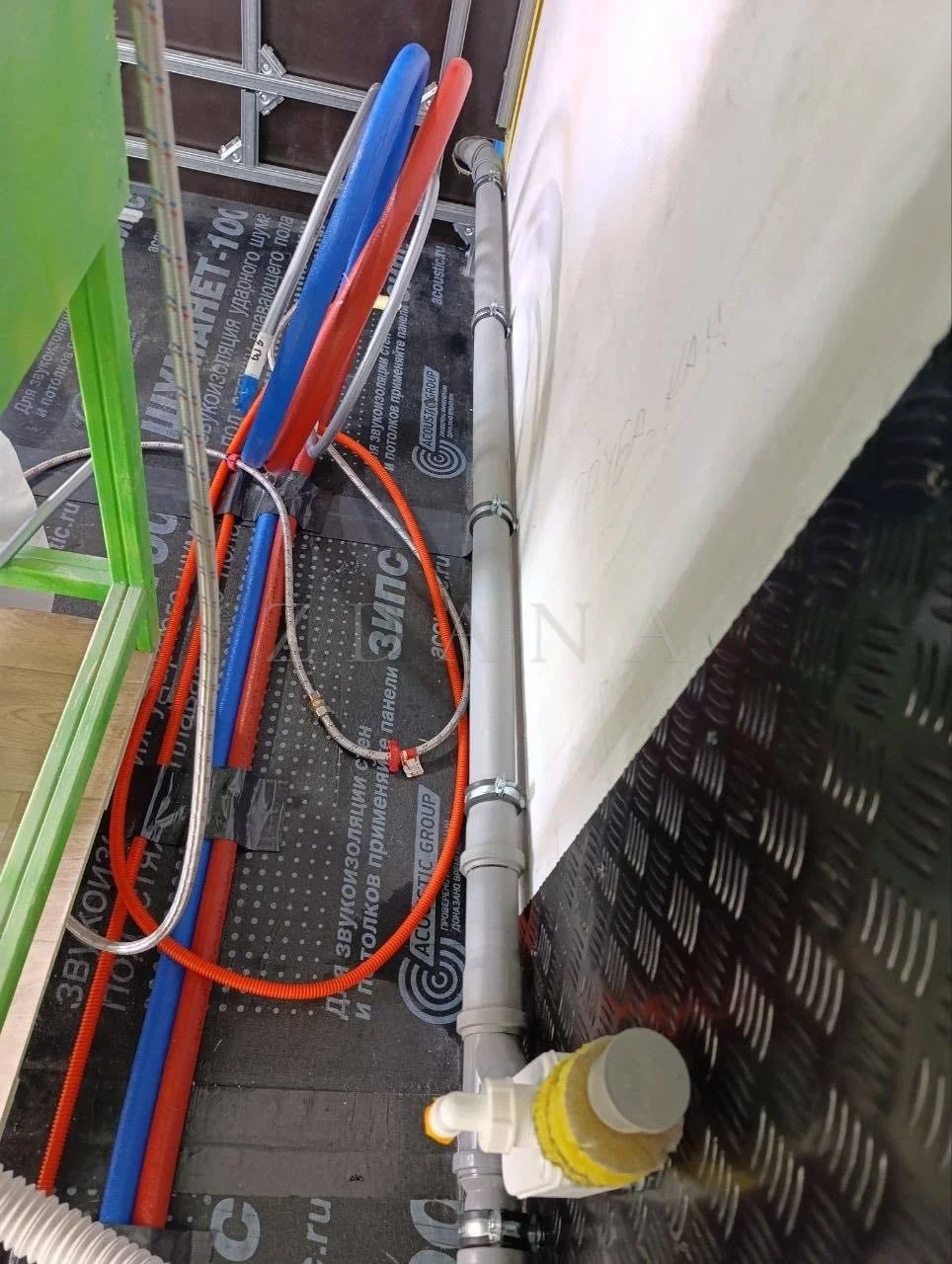

Трассы у перегородкиТрубы заведены вплотную к перегородке до её зашивки — потом этот участок станет недоступен.

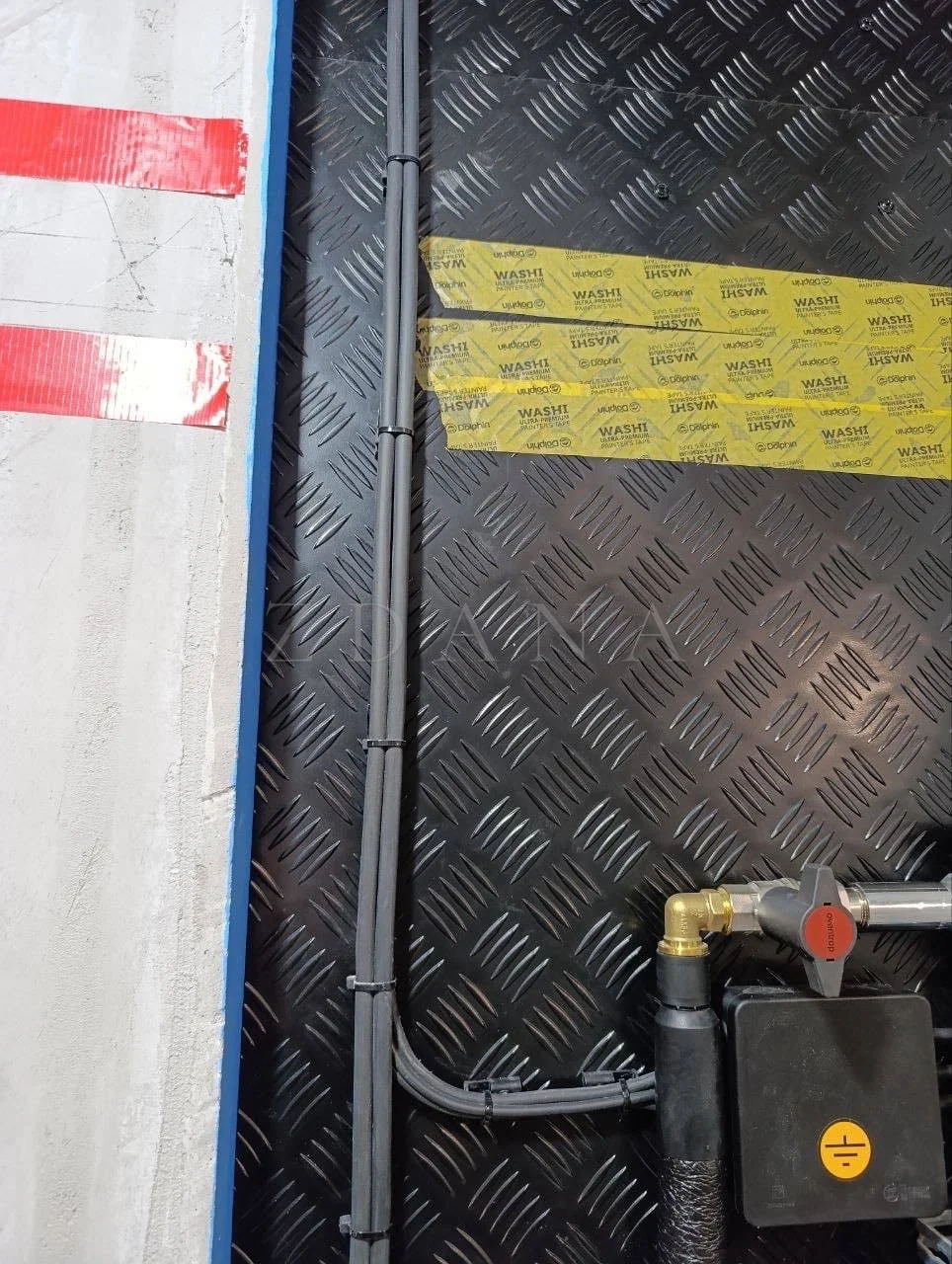

Стояк на панелиСтояк с отсечным краном закреплён на рифлёной панели: перекрыть ветку можно, не трогая остальную квартиру.

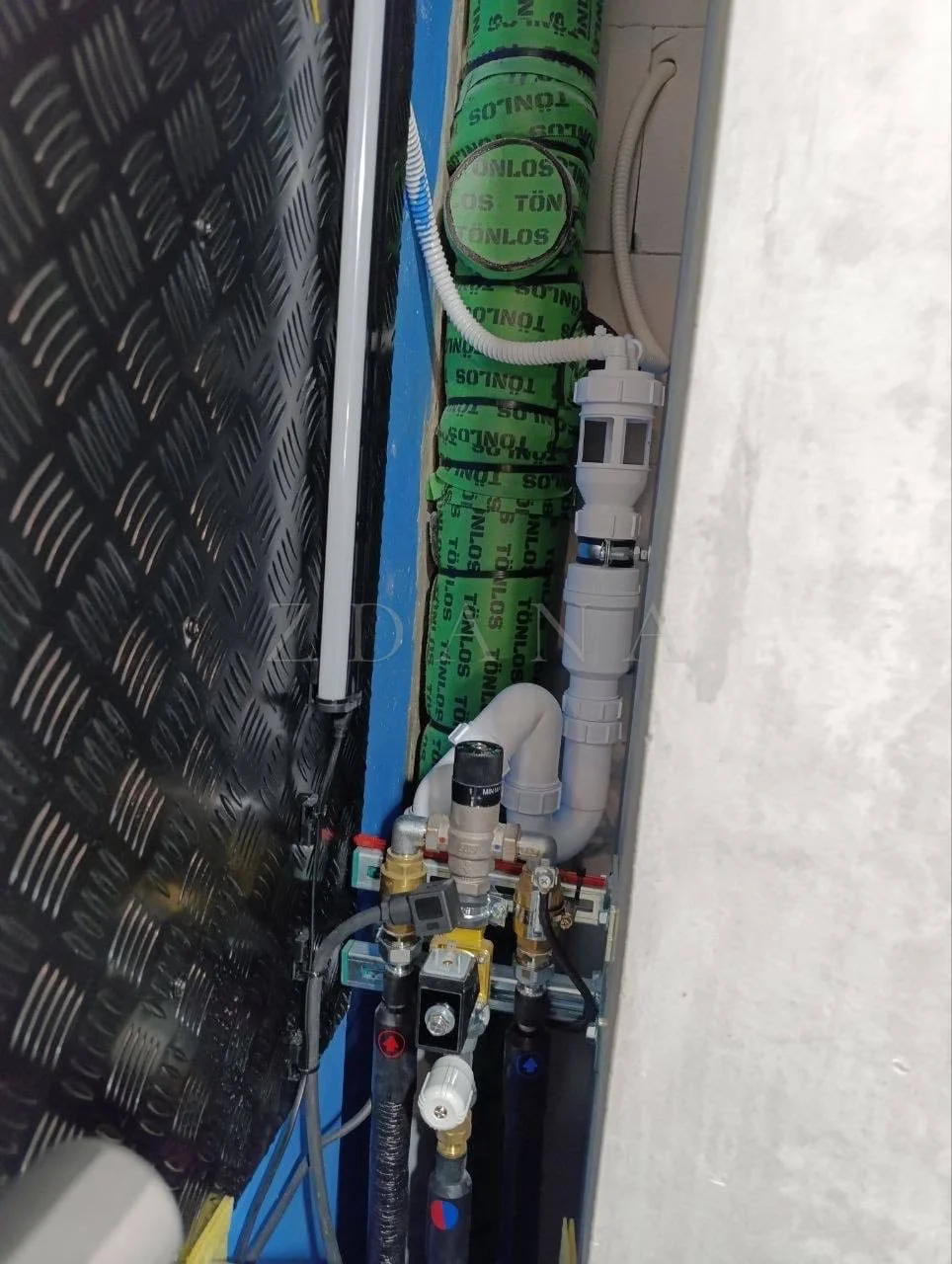

Стояк в звукоизоляцииКанализационный стояк одет в звукоизоляционный кожух TÖNLOS по всей высоте — слив в соседней квартире не будет слышен.
Узел у стоякаОбвязка с фильтром, краном и приводом собрана прямо у стояка — точка входа воды в квартиру под полным контролем.

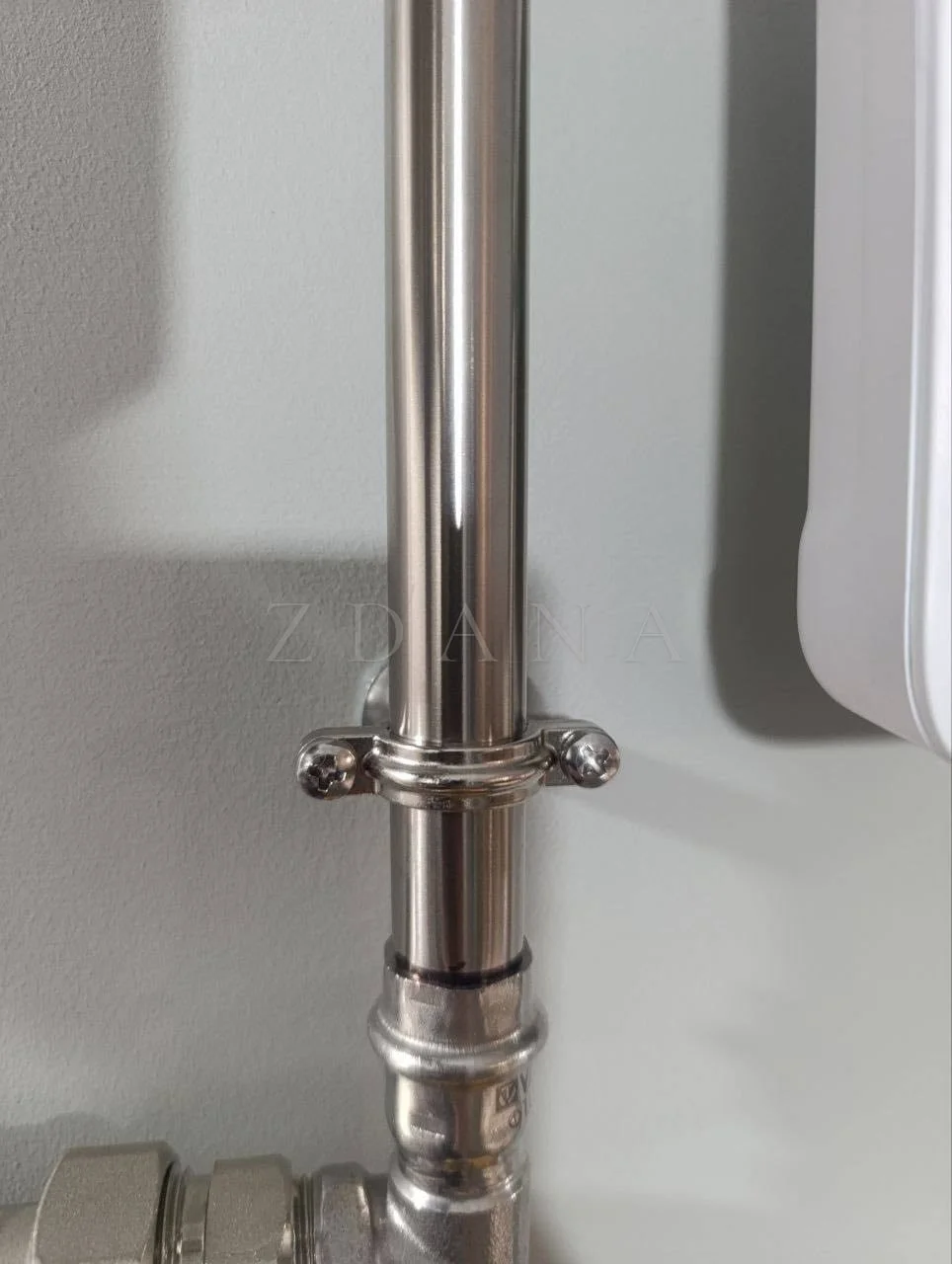

Пресс-соединениеСтояк собран на пресс-фитингах: соединение выполняется инструментом с контролем усилия — без резьб, льна и «на глазок».

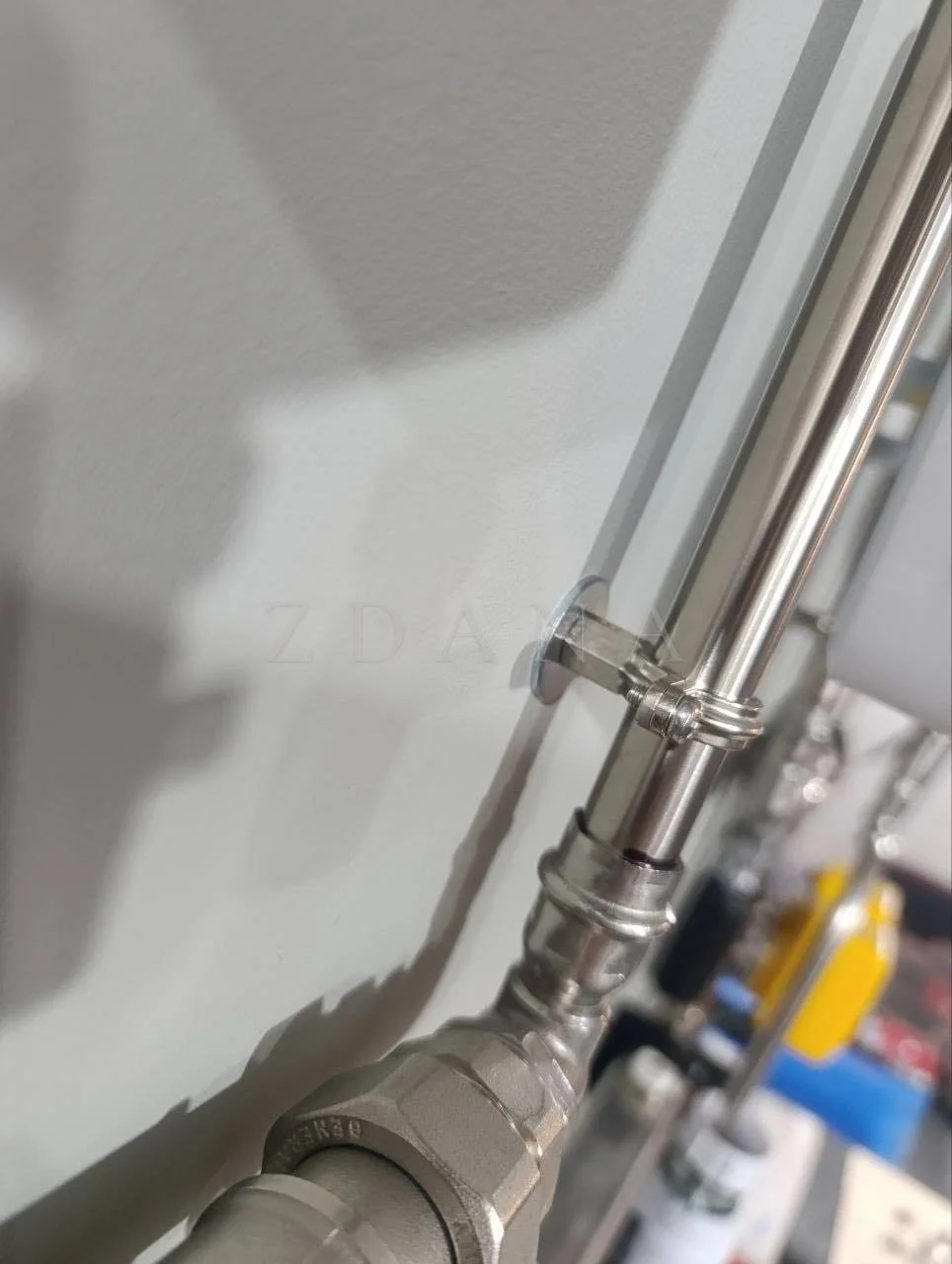

Отвод от стоякаОтвод от магистрали выполнен пресс-тройником и уходит вниз к узлу — соединение рассчитано на весь срок службы системы.

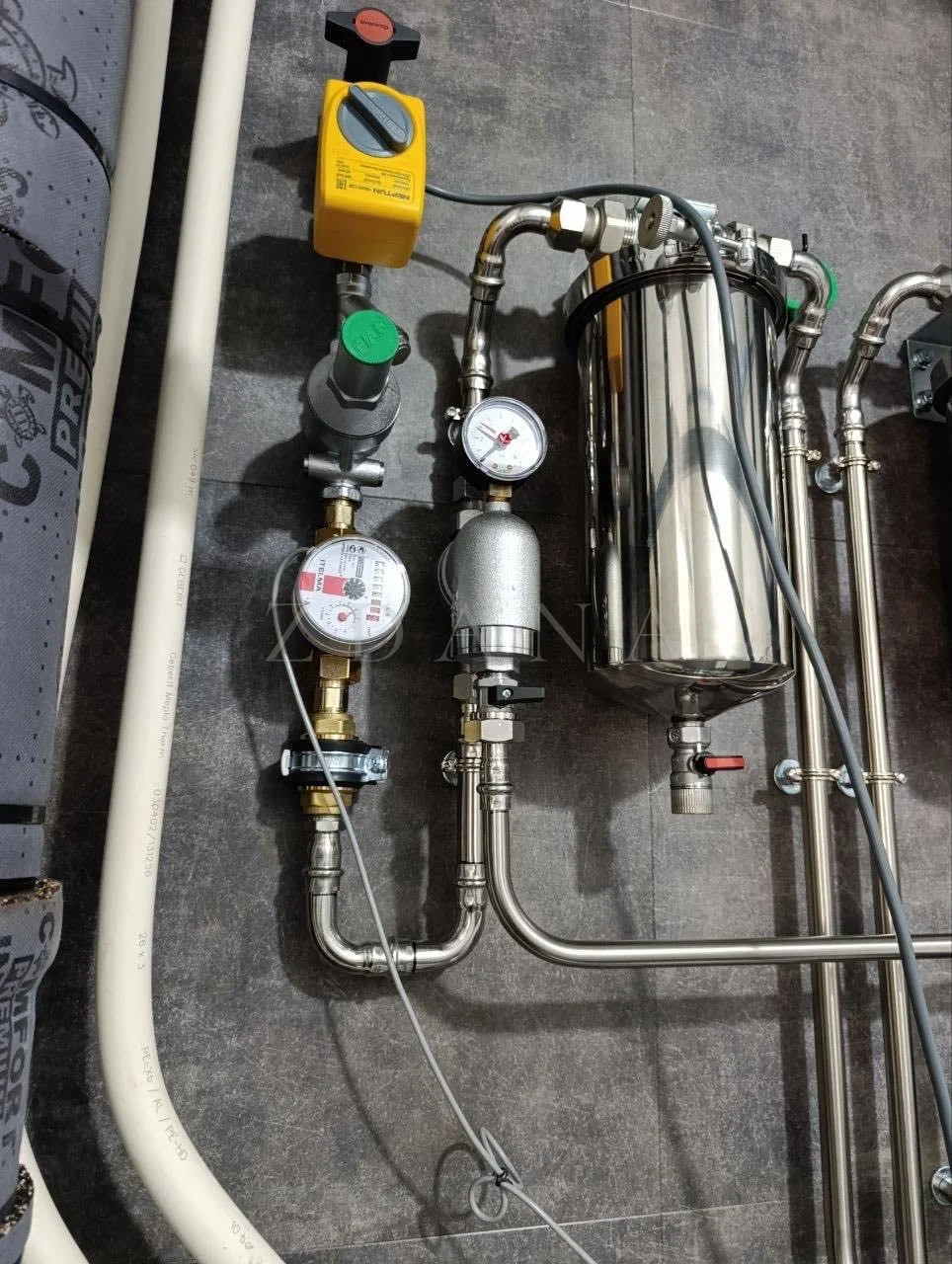

Фильтры и счётчикМагистральный фильтр, счётчик и запорная арматура выстроены по потоку воды — порядок элементов повторяет схему проекта.

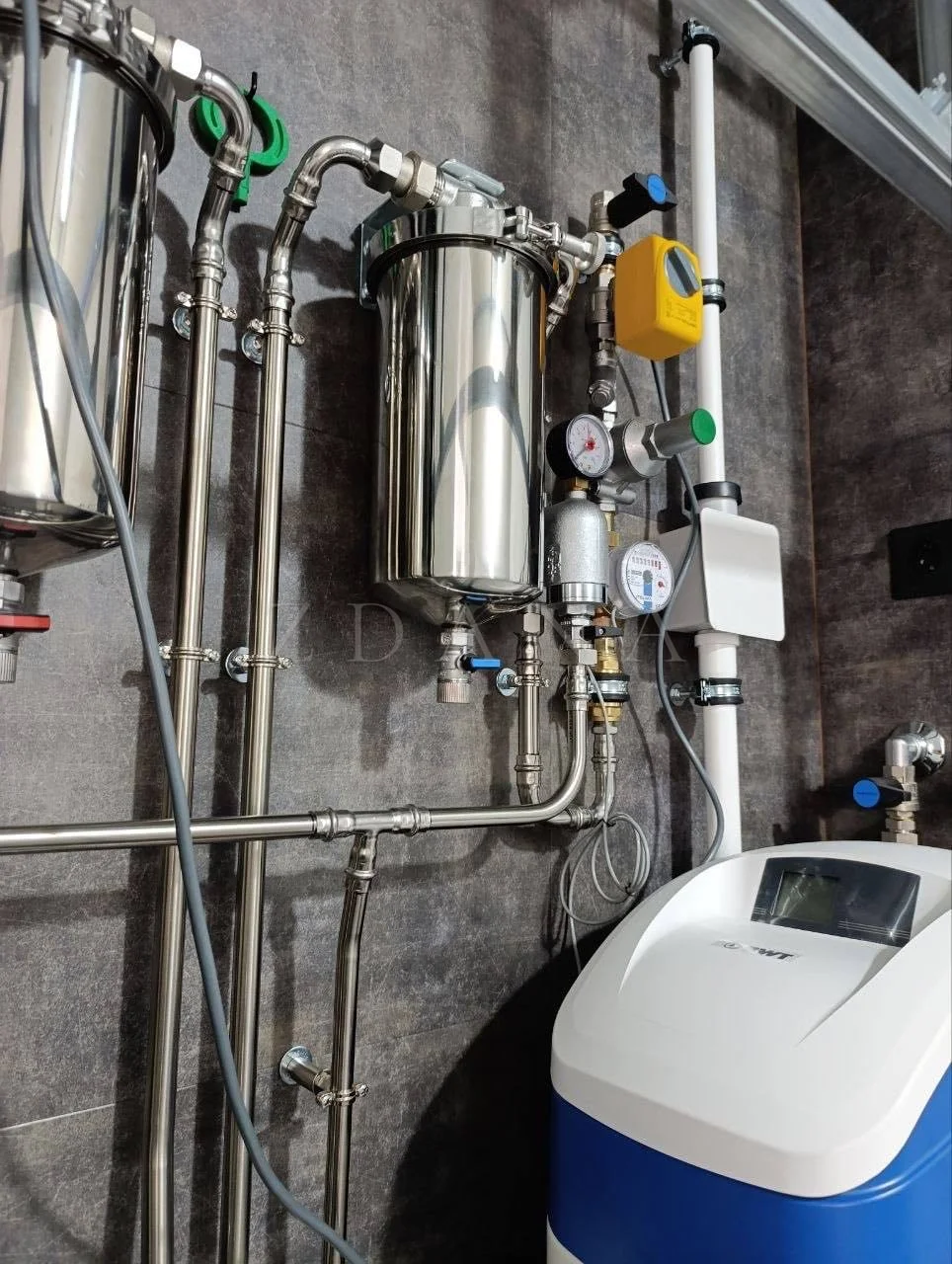

Умягчение водыК узлу подключён умягчитель: жёсткая вода из городской сети не оставит накипи ни в бойлере, ни в смесителях.

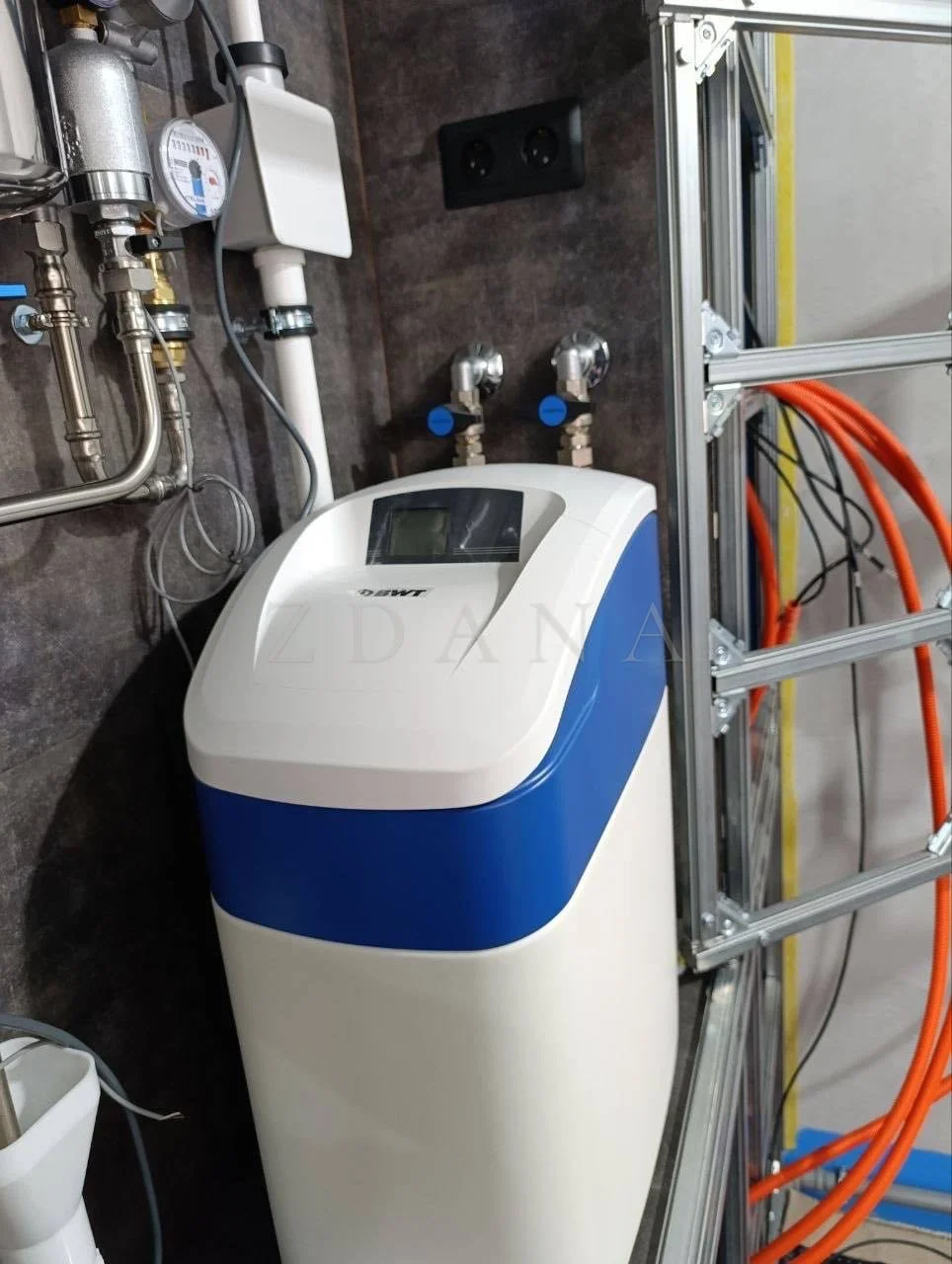

Станция умягченияСтанция водоподготовки стоит в собственном отсеке шкафа с подведёнными линиями входа, выхода и дренажа.

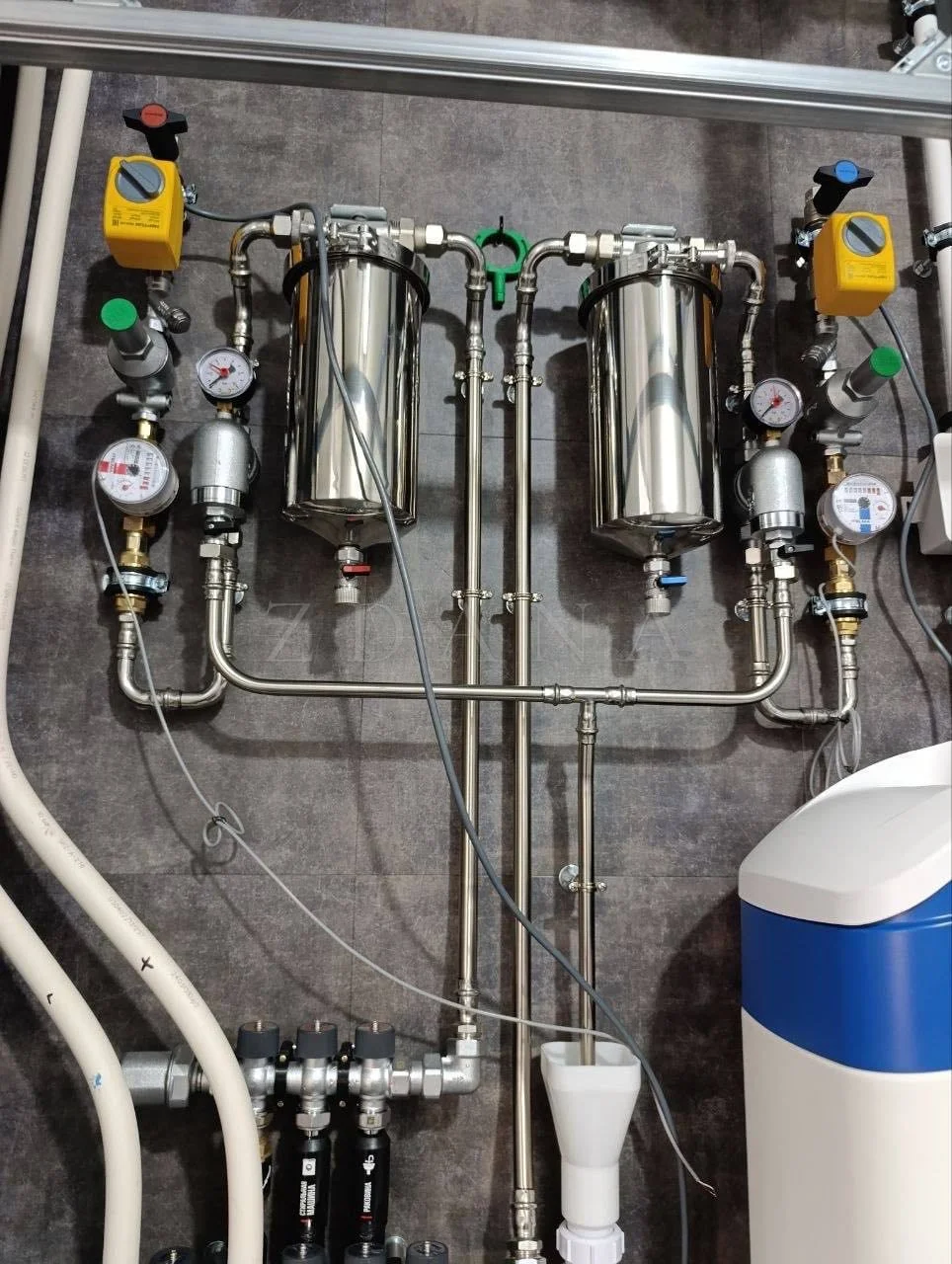

Панель узлаДве ступени фильтрации с манометрами, обход и коллектор собраны на одной панели — обслуживание не требует разбора соседних узлов.

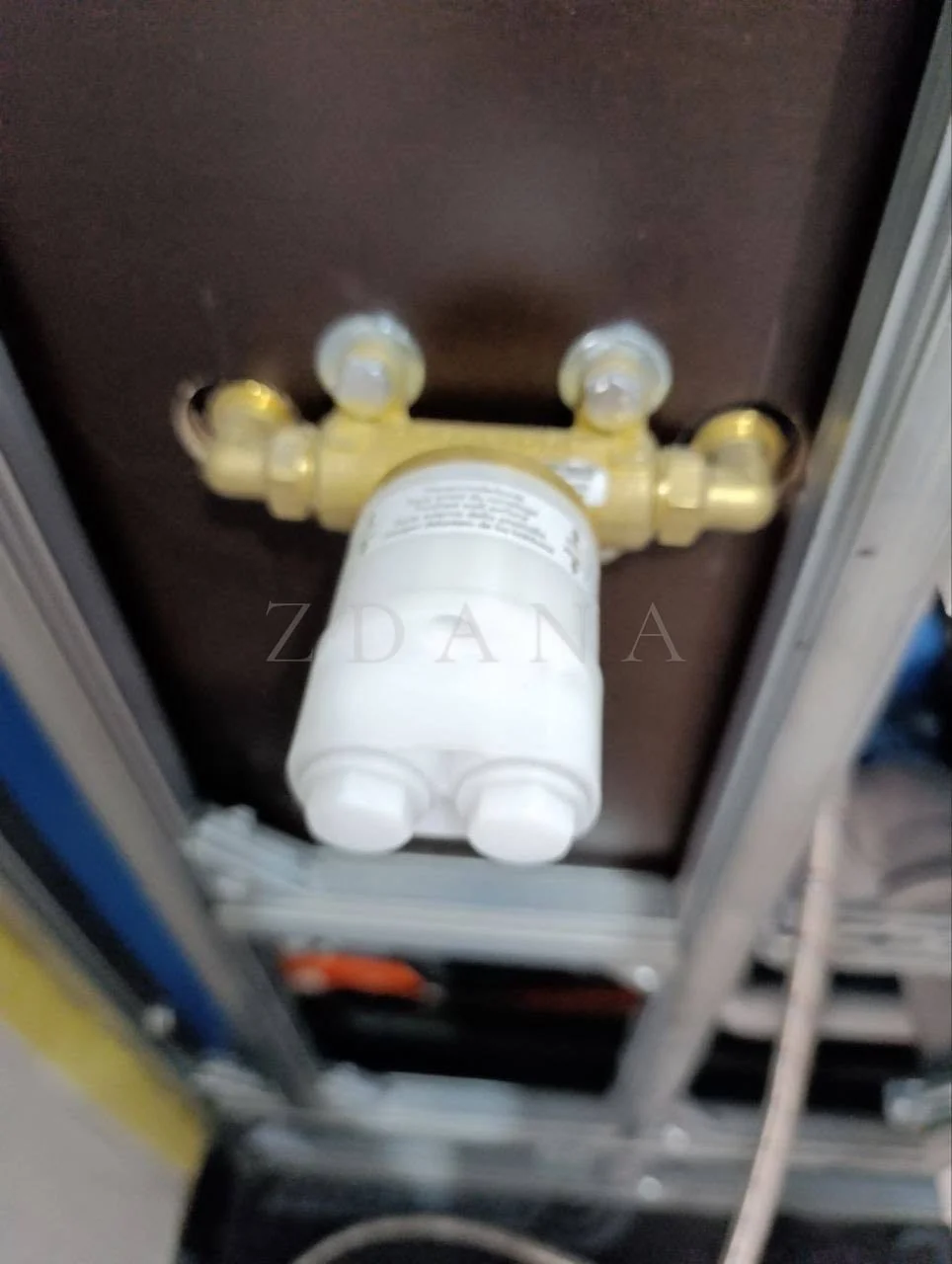

Верхний ярусЧасть арматуры вынесена в верхний ярус шкафа — узел использует высоту, а не расползается по стене.
Компоновка по высотеОборудование разнесено по ярусам так, чтобы к каждому элементу можно было подойти с инструментом.
Щит над узломЭлектрический щит и узел водоподготовки собраны в одном техническом объёме: силовая часть сверху, вода снизу.

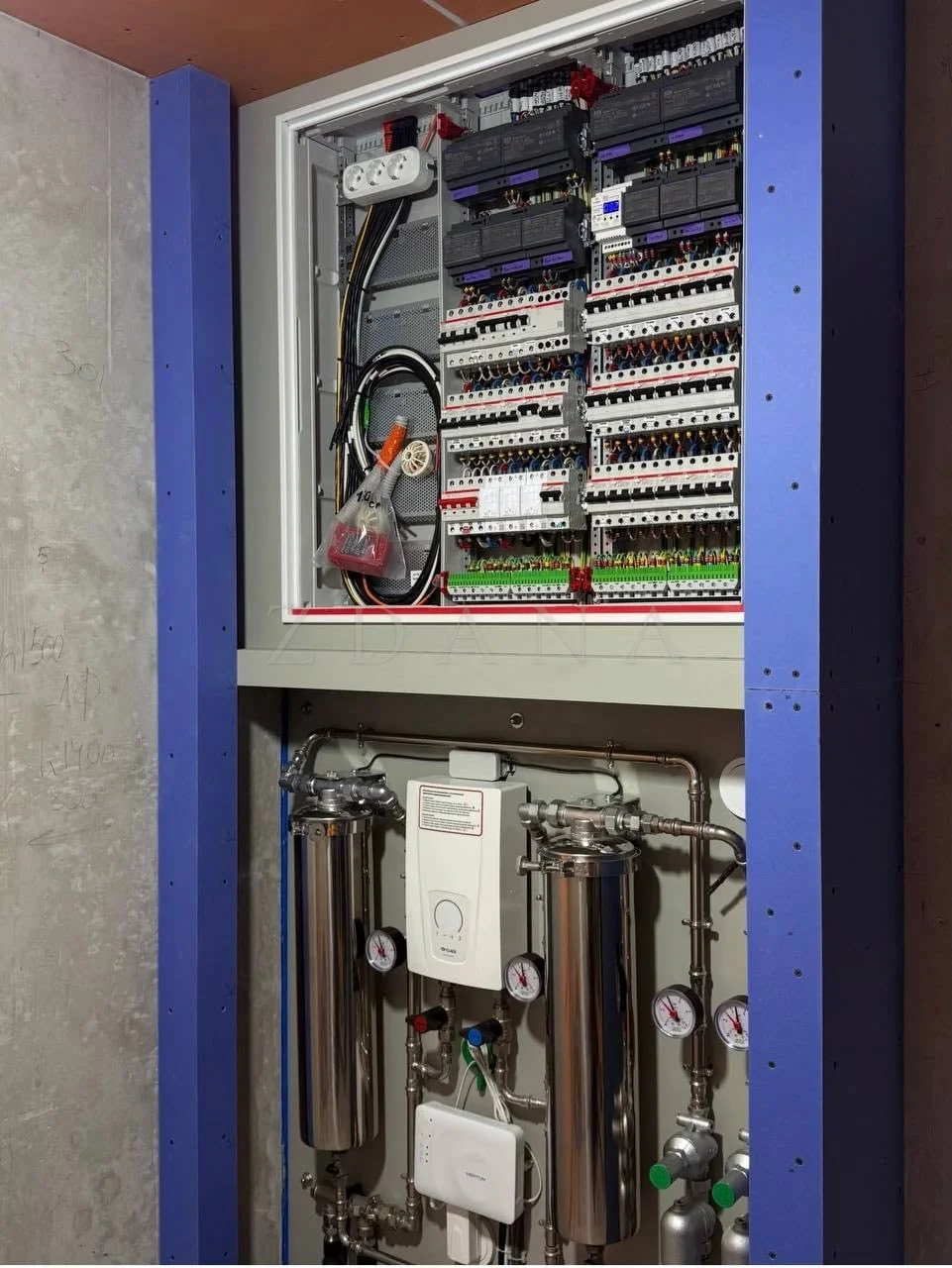

Инженерный объёмАвтоматика и водоподготовка стоят одна над другой — все системы дома сведены в одну точку обслуживания.
Ступени фильтрацииКолбы фильтров с манометрами до и после стоят по ходу воды — перепад давления сразу показывает состояние картриджа.

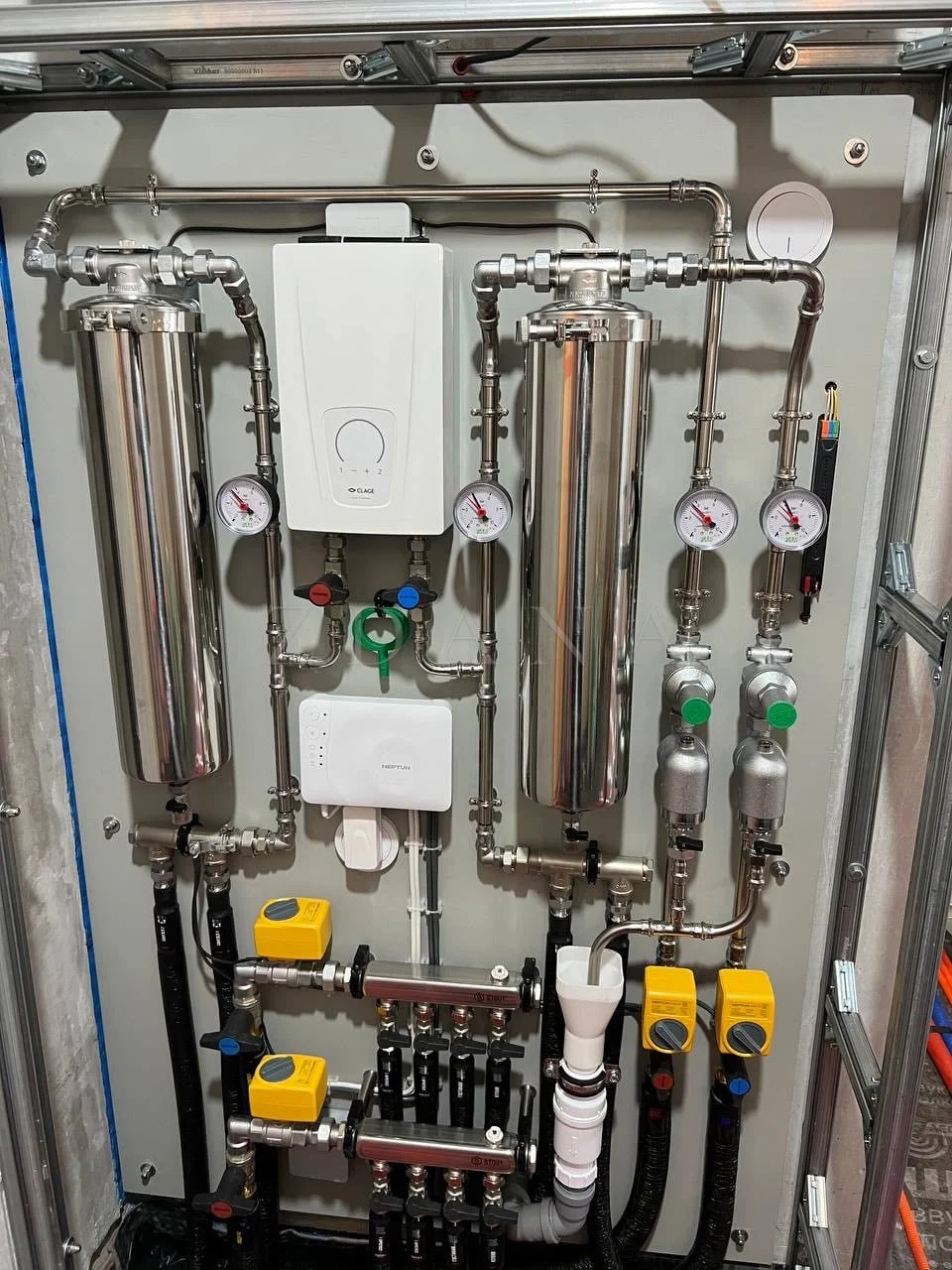

Симметрия шкафаОборудование выстроено симметрично относительно оси шкафа: узел выглядит собранным, а не наращённым по частям.

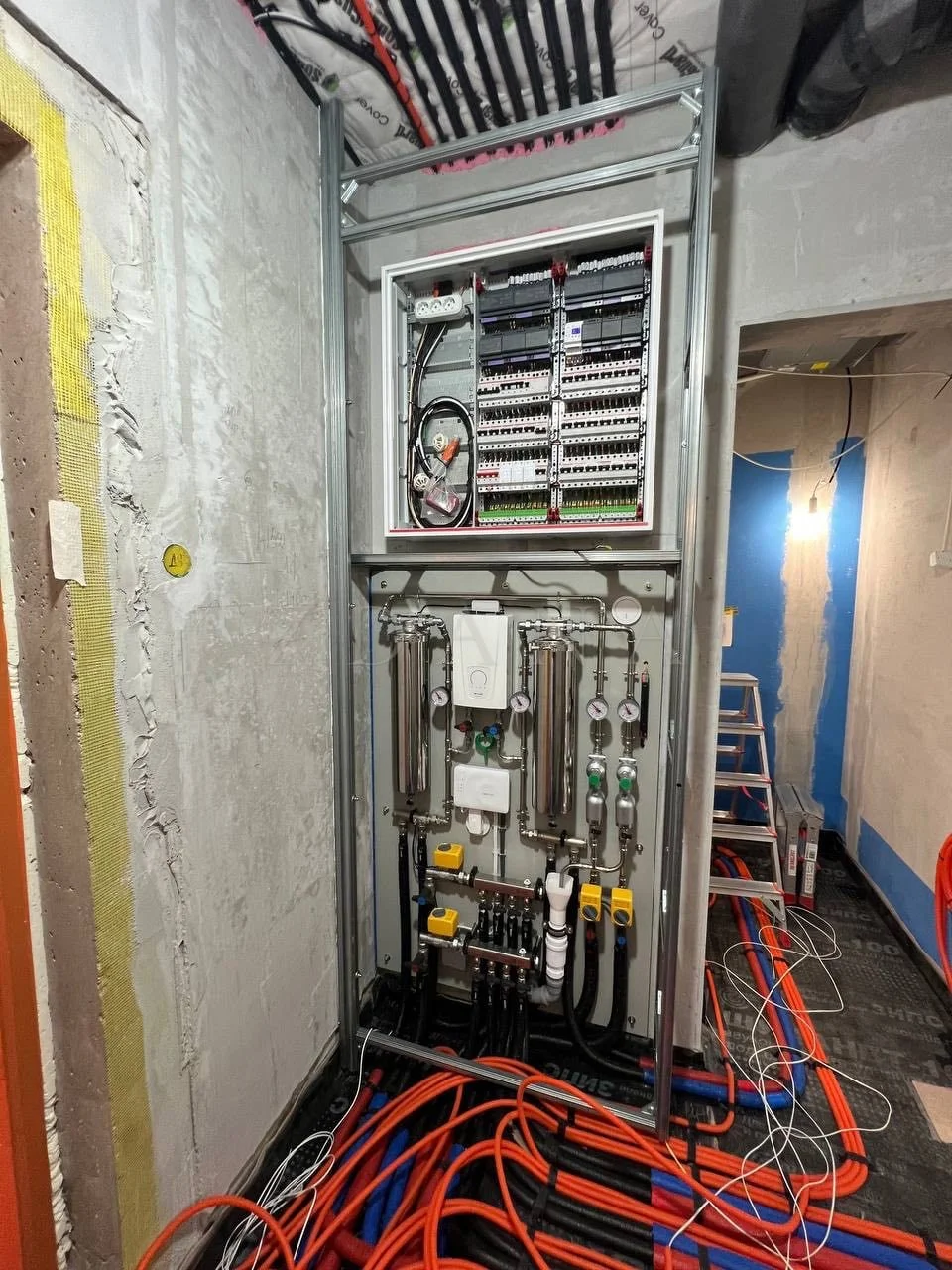

Техшкаф в помещенииИнженерный шкаф занимает выделенный объём у стены — остальная квартира не отдаёт под технику ни одного лишнего метра.
Узел водоподготовкиФильтрация, нагрев, редуцирование и распределение собраны в одну панель — узел читается как схема, а не как клубок труб.

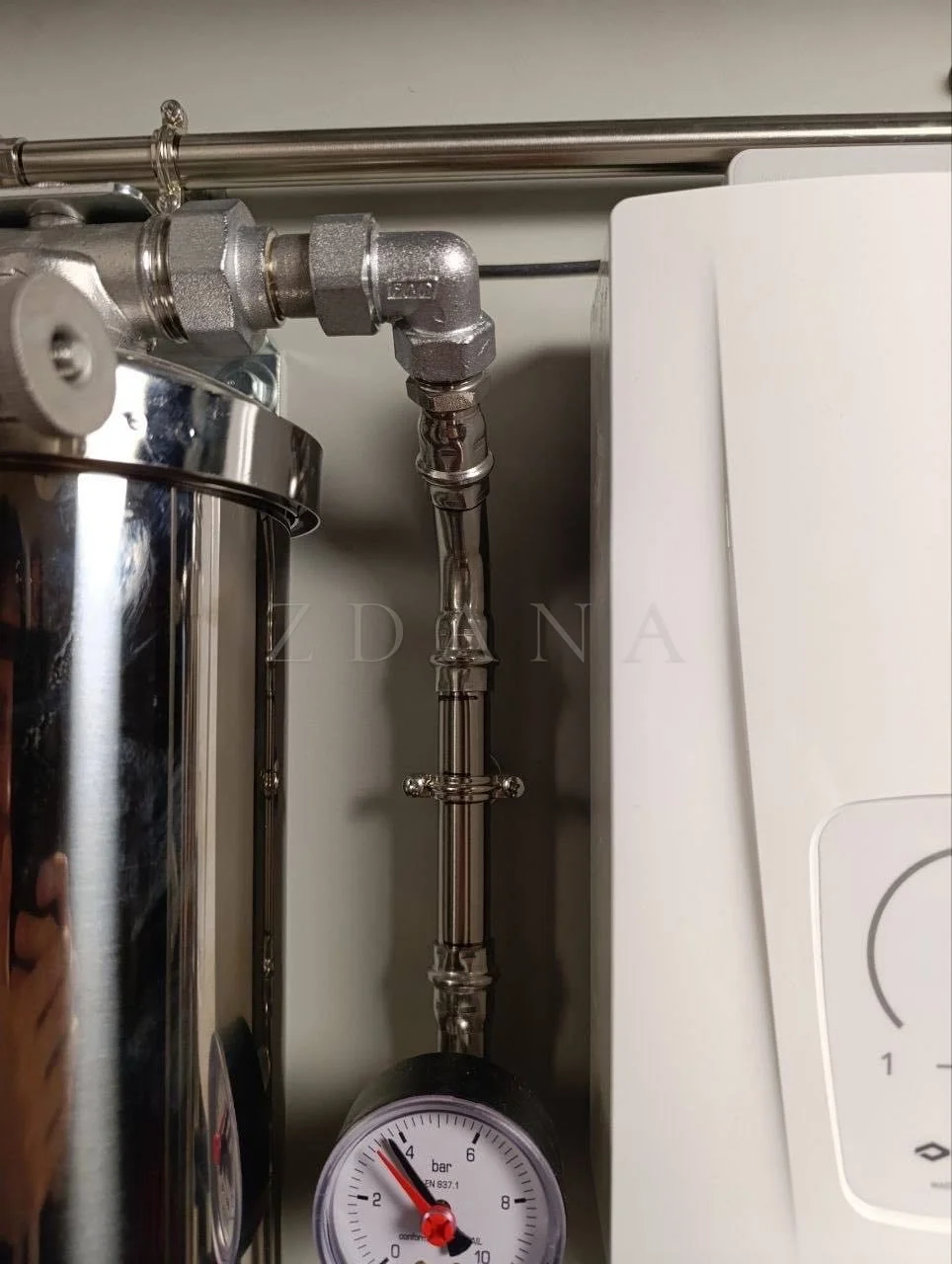

Обвязка нагревателяПодводки к проточному нагревателю собраны жёстко и разгружены креплениями — прибор не держит на себе вес труб.

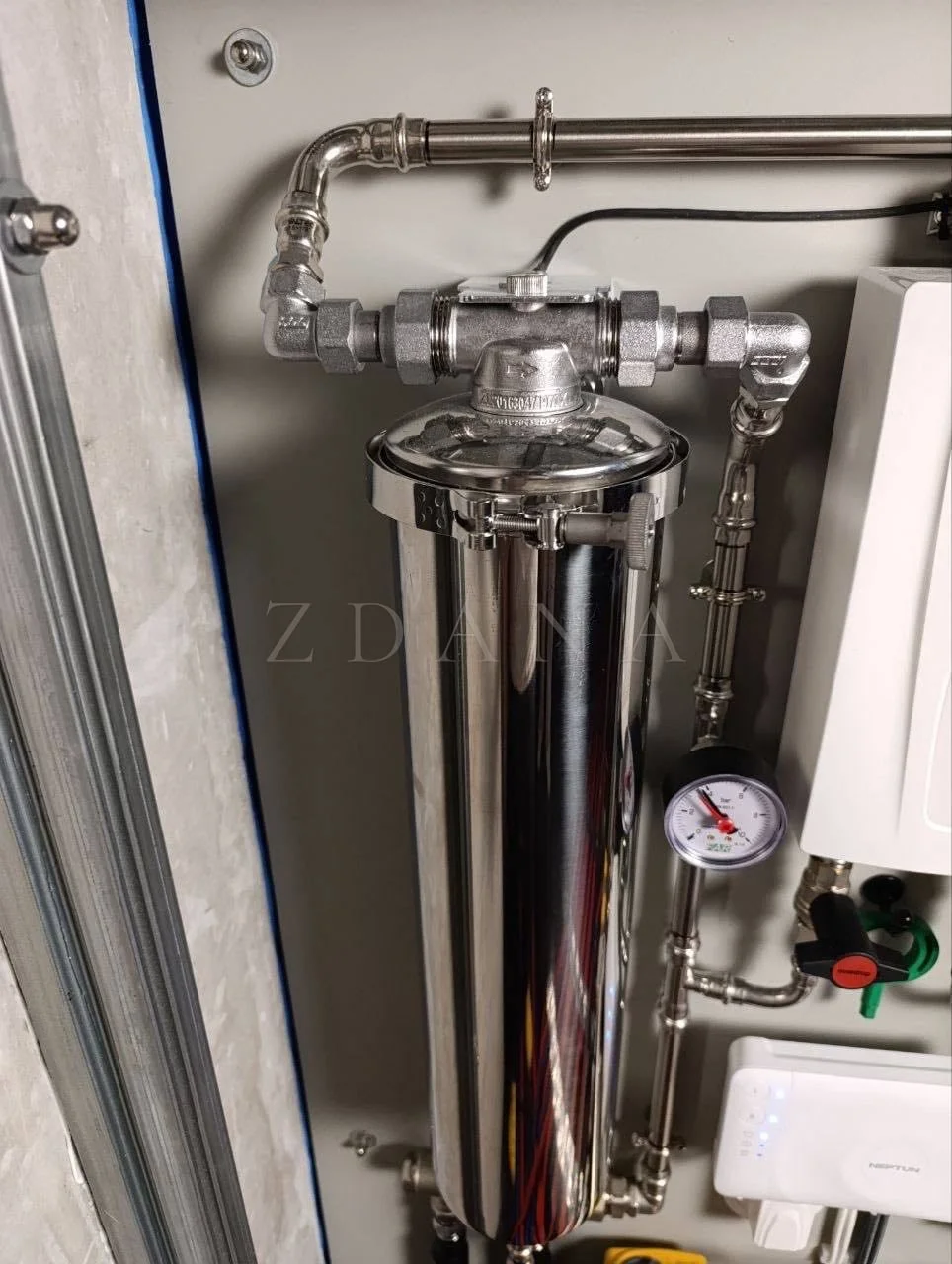

Фильтр и манометрМанометр установлен непосредственно за фильтром — падение давления видно на месте, а не по косвенным признакам.

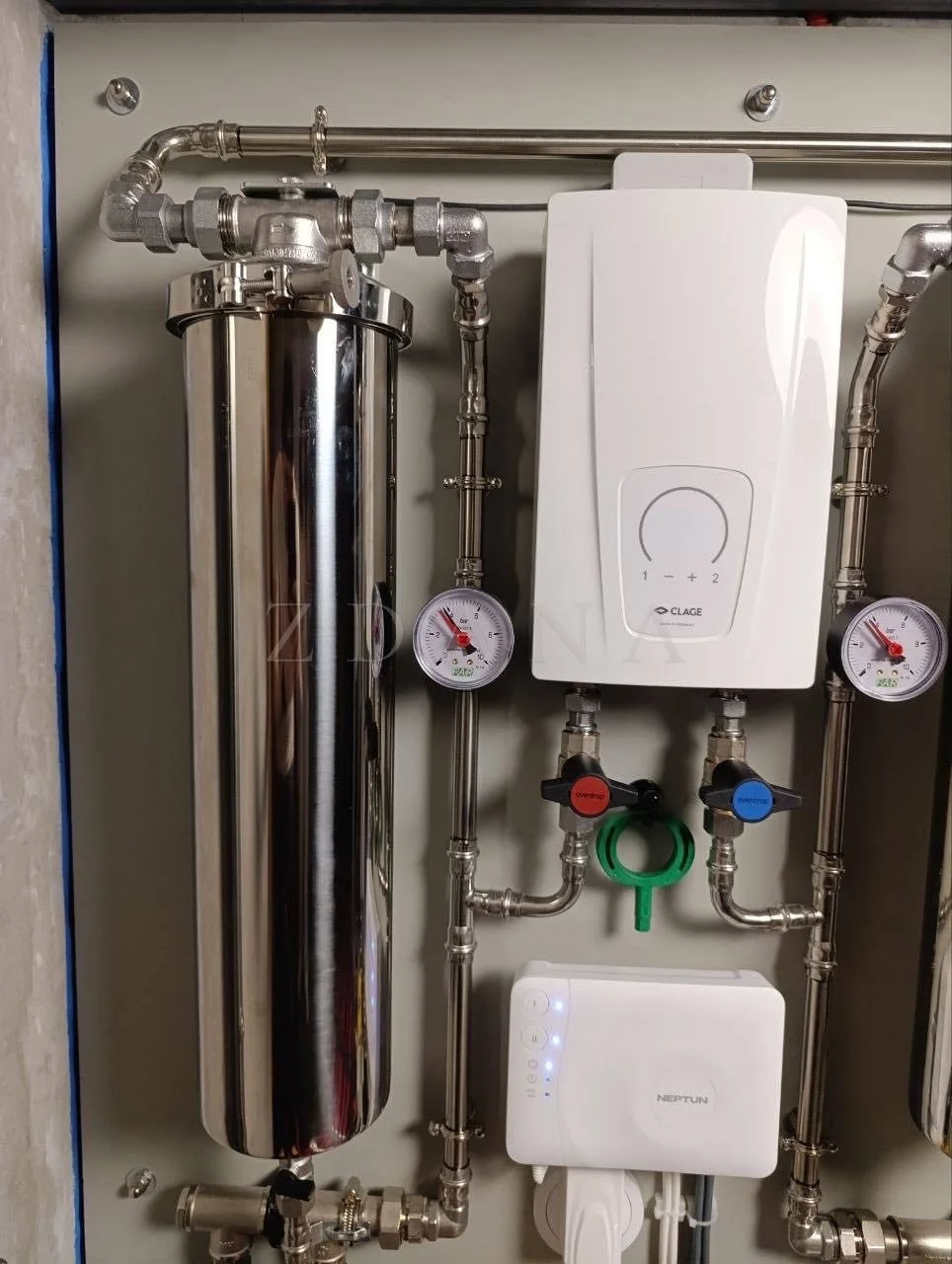

Нагрев и фильтрацияПроточный водонагреватель Clage и ступень фильтрации собраны в один блок с общей запорной арматурой.

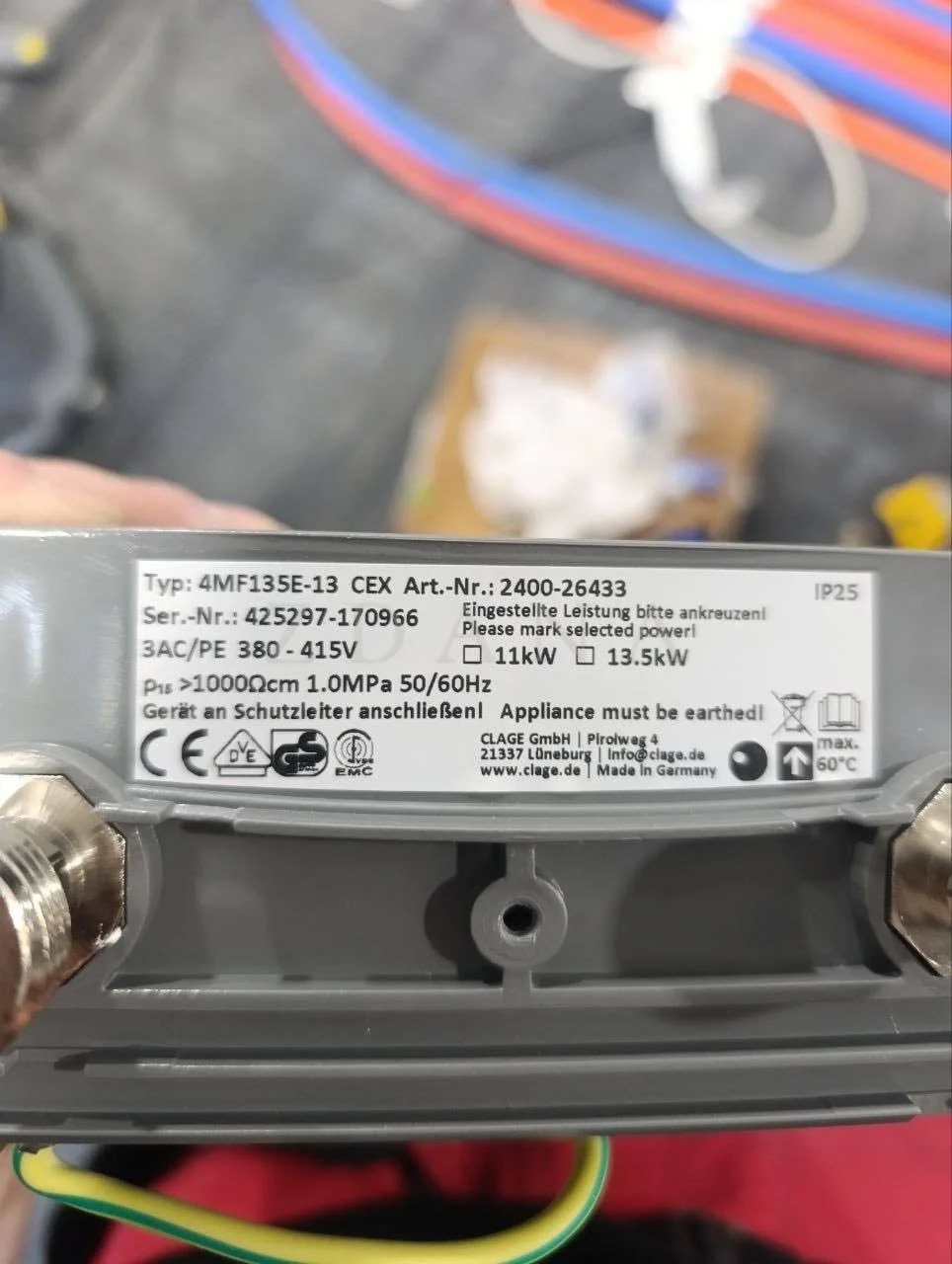

Паспорт оборудованияШильдик проточного нагревателя Clage с мощностью и параметрами подключения — оборудование подобрано под расчётную нагрузку, а не «примерно».

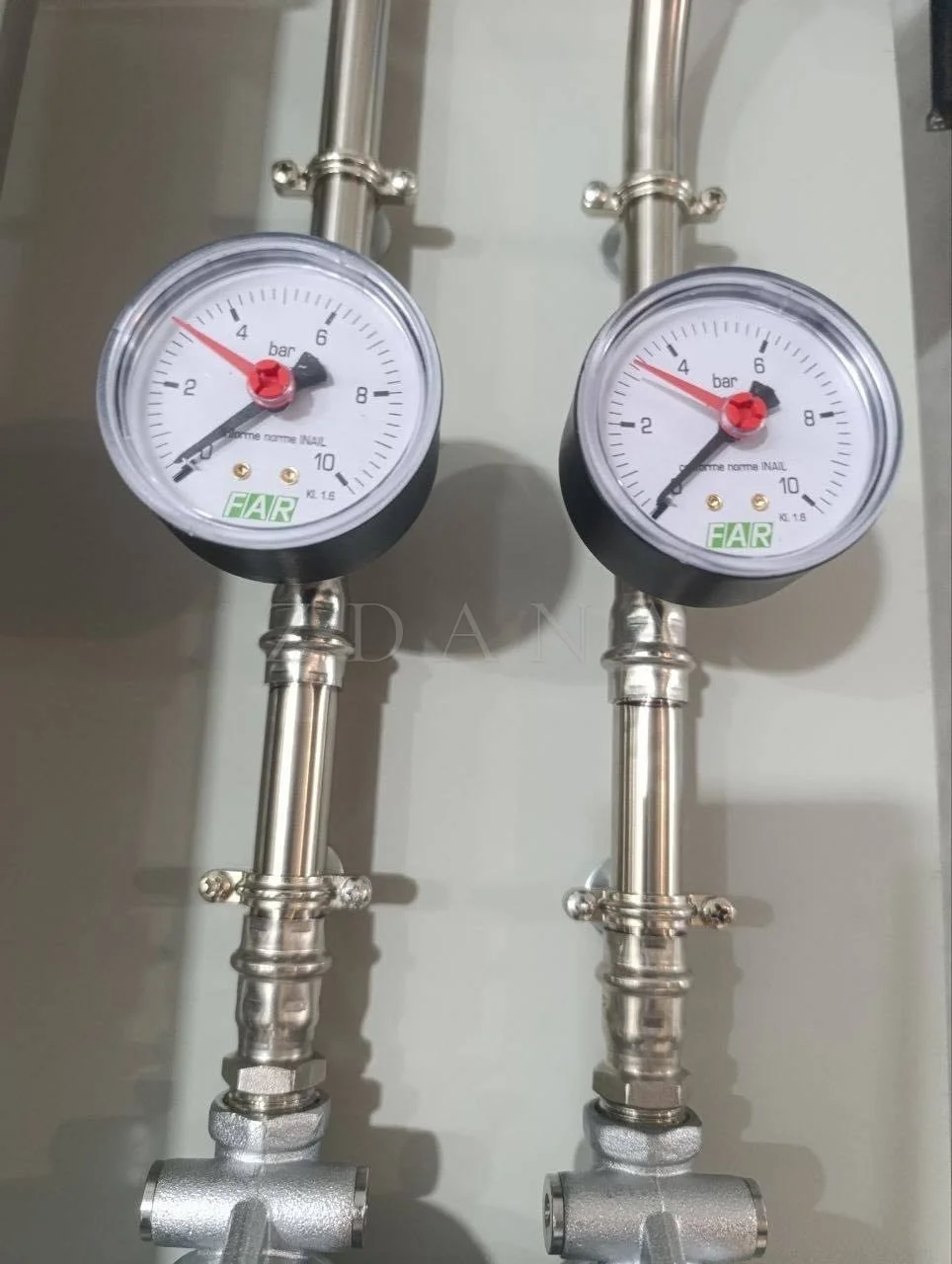

Манометры на веткахДва манометра на параллельных линиях позволяют сравнивать давление в ветках в любой момент.

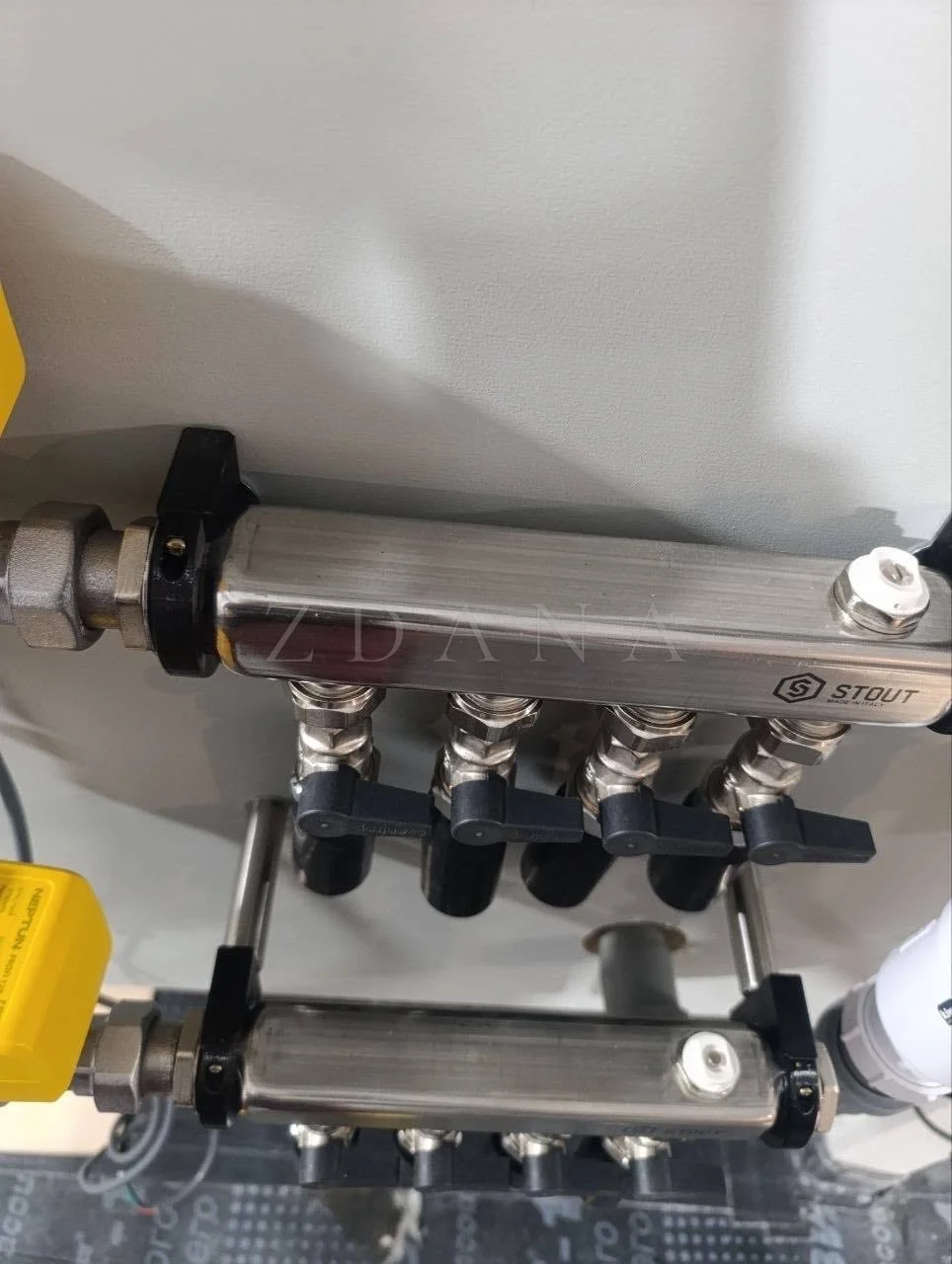

Коллектор STOUTКоллектор STOUT с отсечными кранами на каждом отводе — любую точку можно отключить, не трогая остальные.

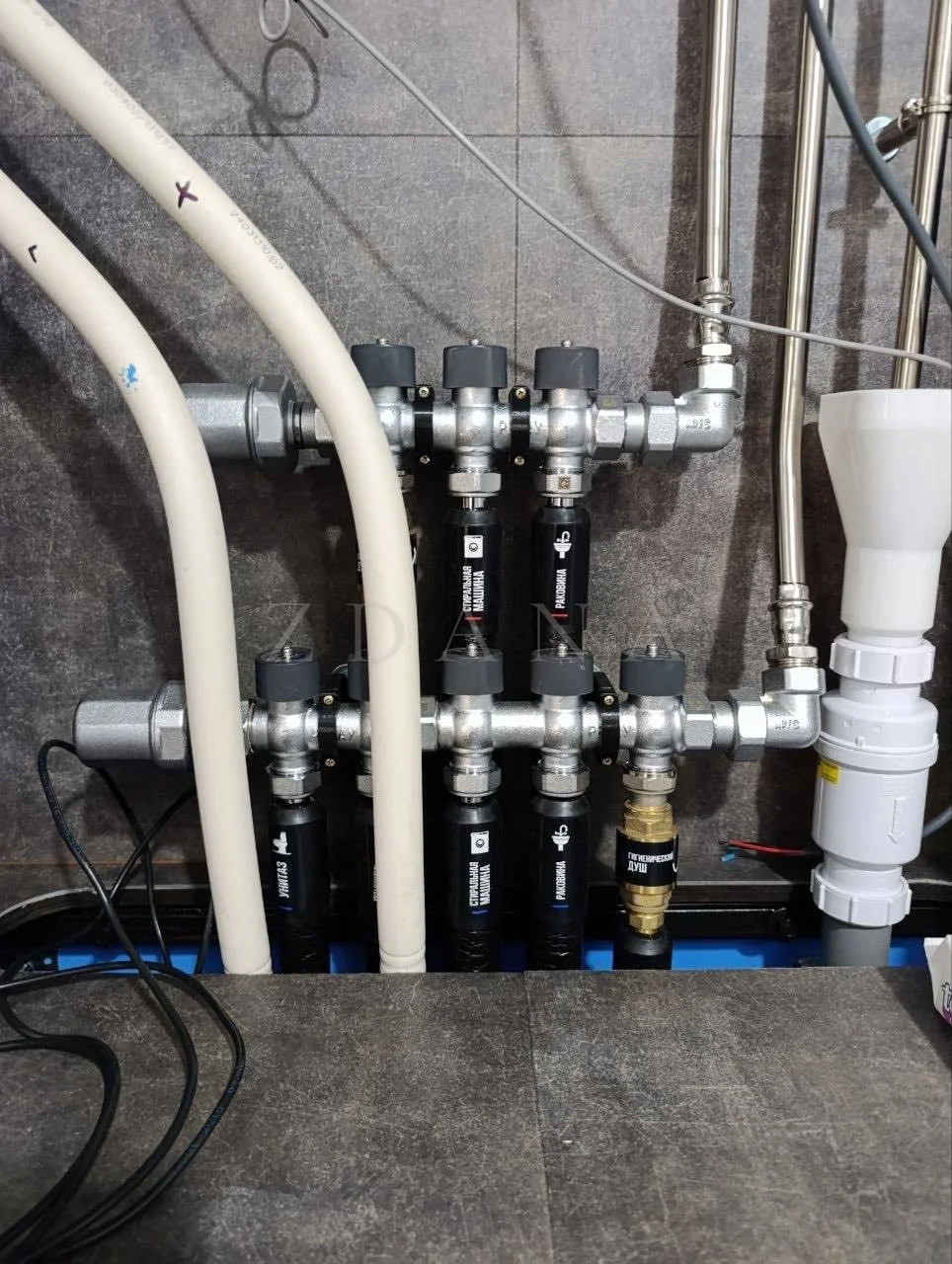

Приводы на коллектореТермоэлектрические приводы установлены на каждом контуре — автоматика управляет расходом по комнатам отдельно.

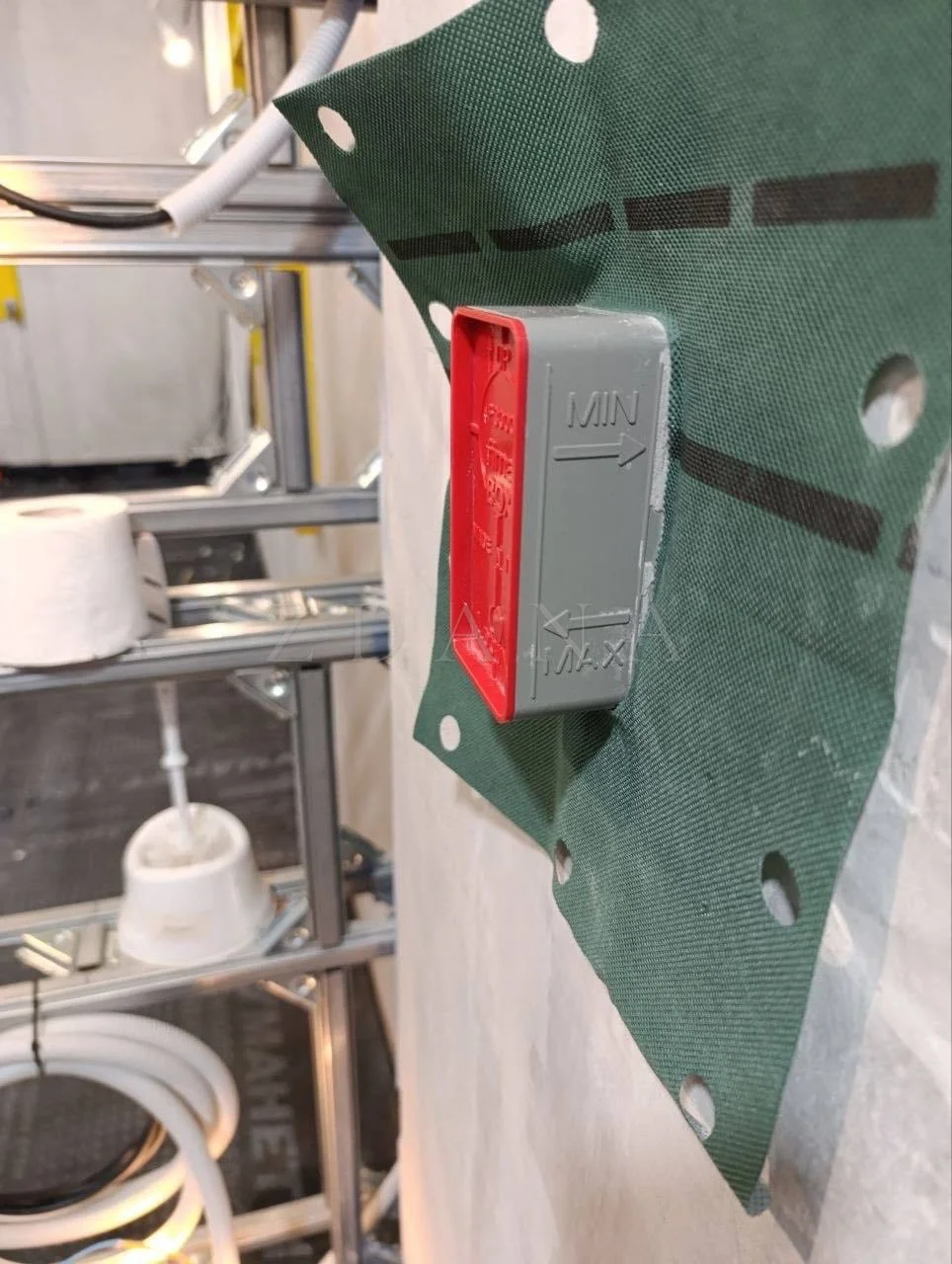

Контроль уровняИндикатор MIN/MAX на расширительном баке выведен наружу — уровень проверяется без вскрытия узла.
Узел учётаСчётчик воды с фильтром и обратным клапаном собран в один узел и опломбирован — приборы учёта сдаются вместе с системой.

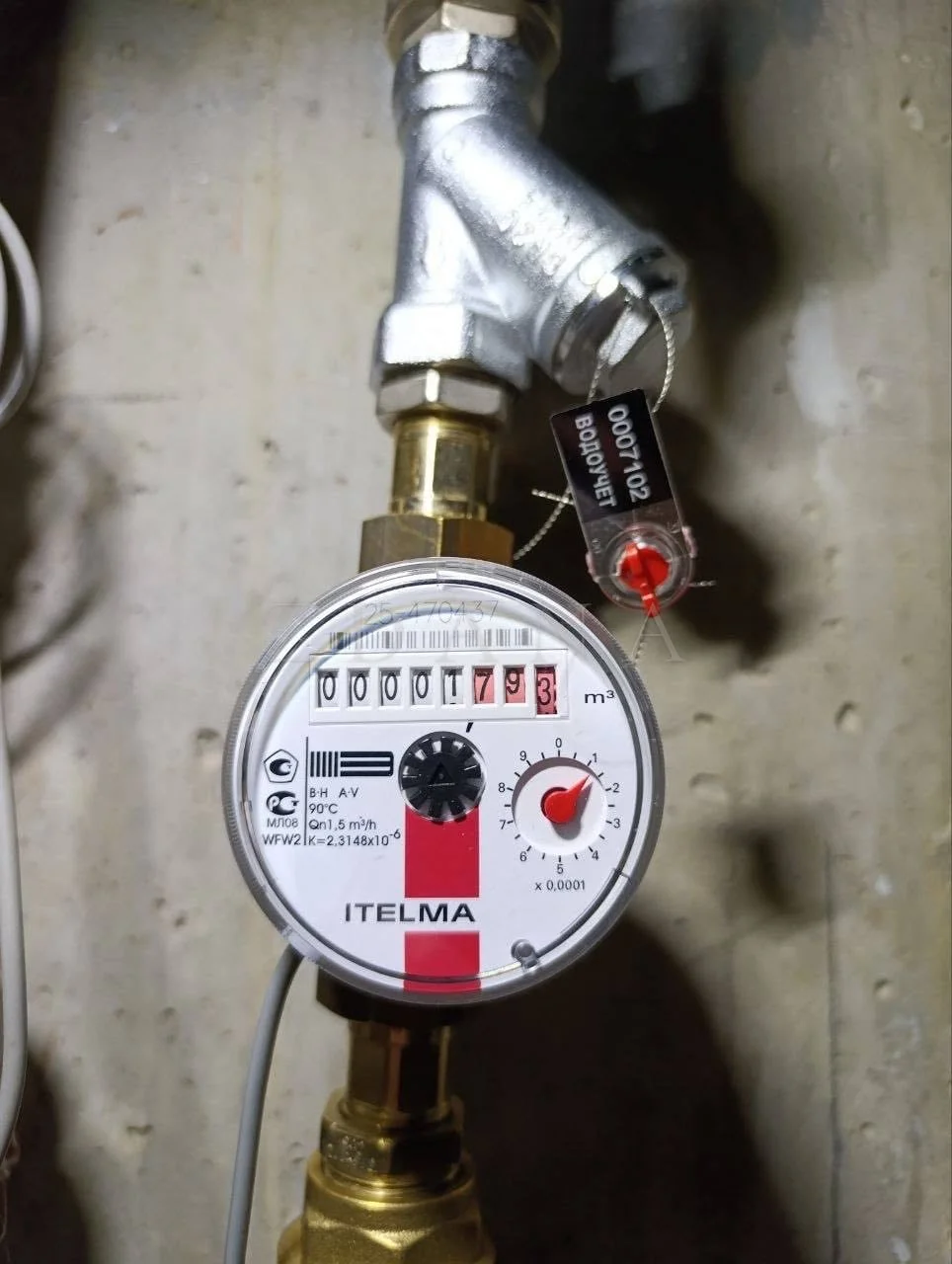

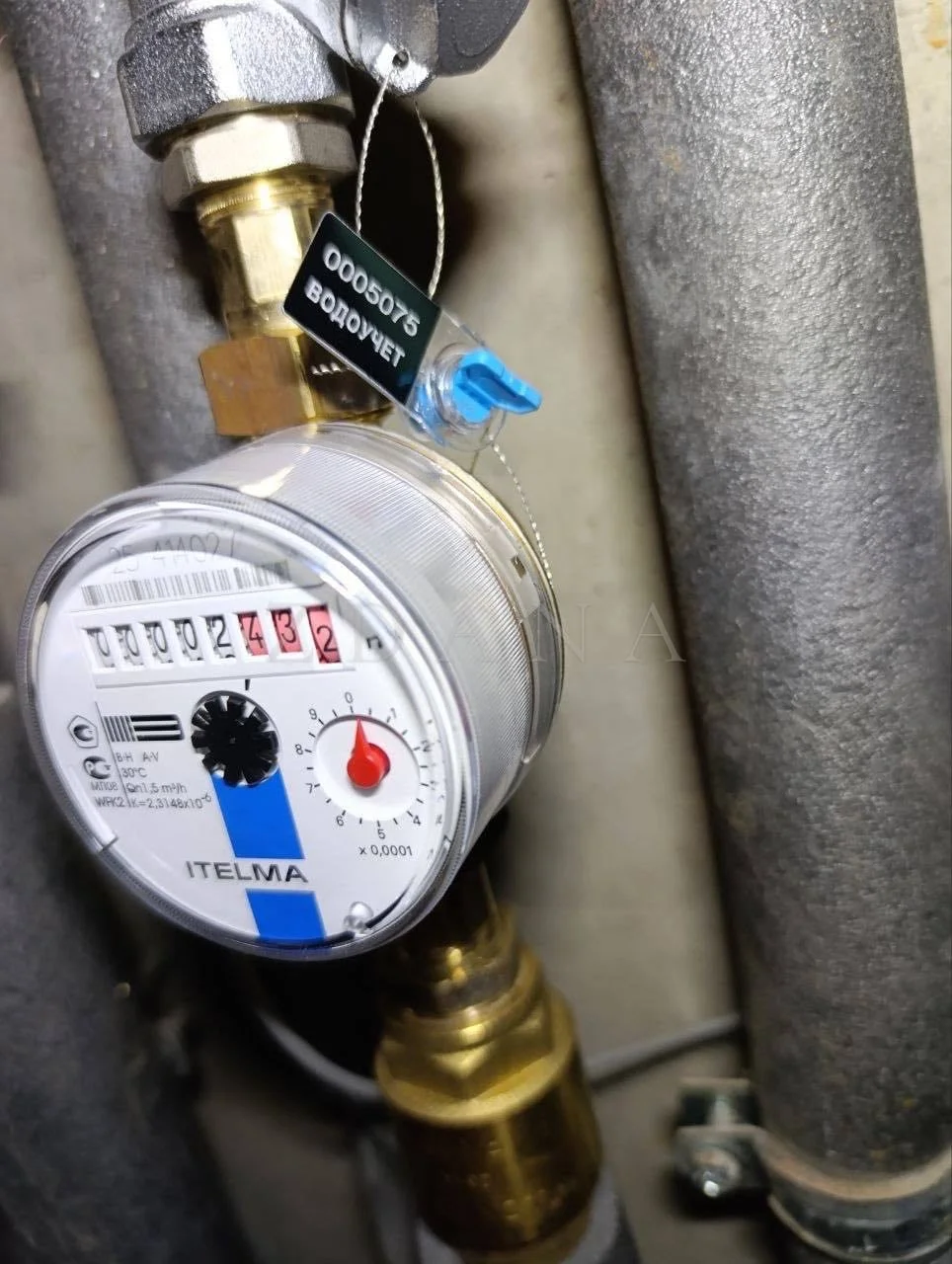

Пломба на счётчикеПломба поставлена на месте: узел учёта принят и зафиксирован — вопросов по показаниям не возникнет.

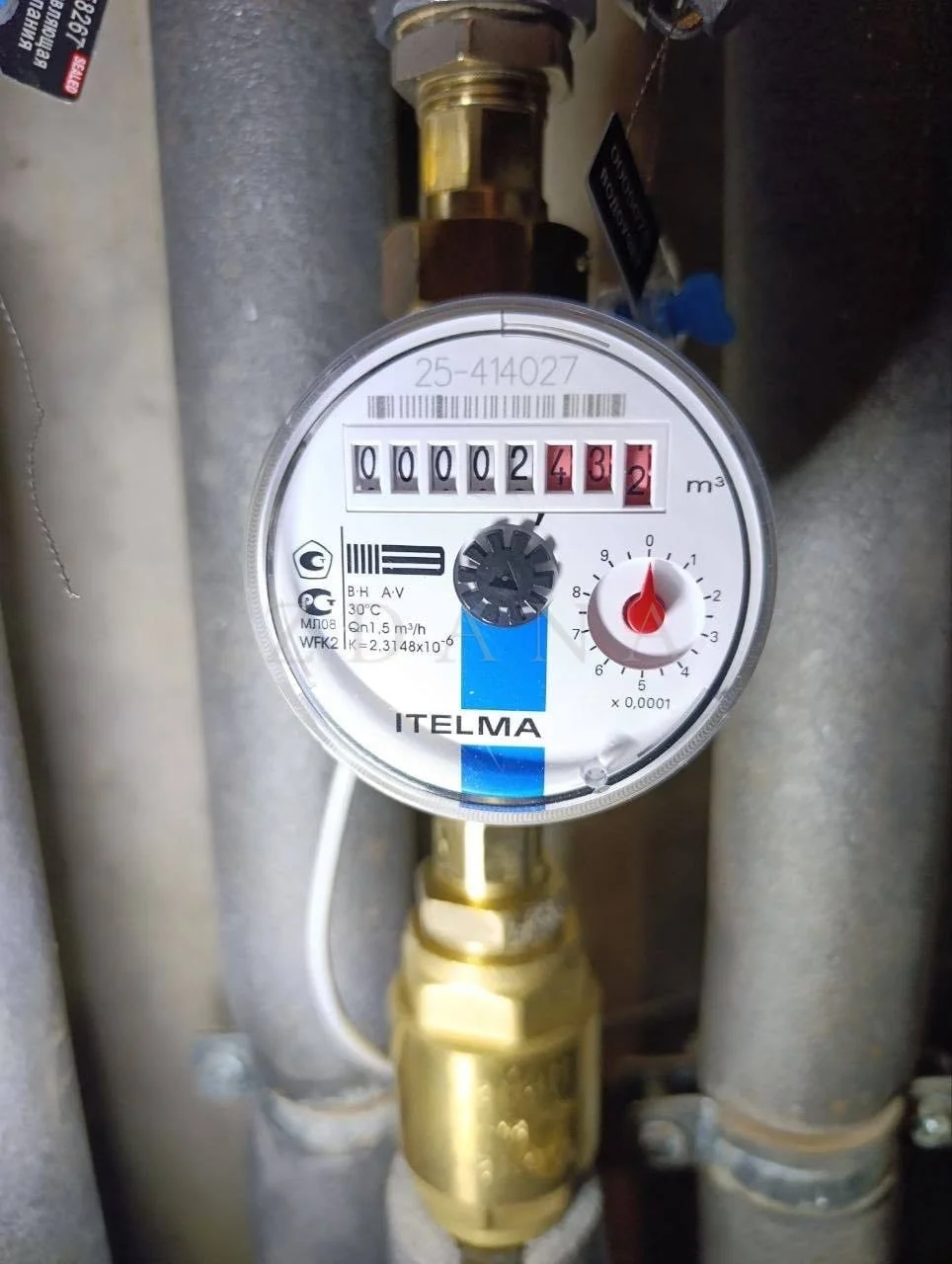

Счётчик на стоякеПрибор учёта установлен на отводе от стояка в удобном для съёма показаний положении.

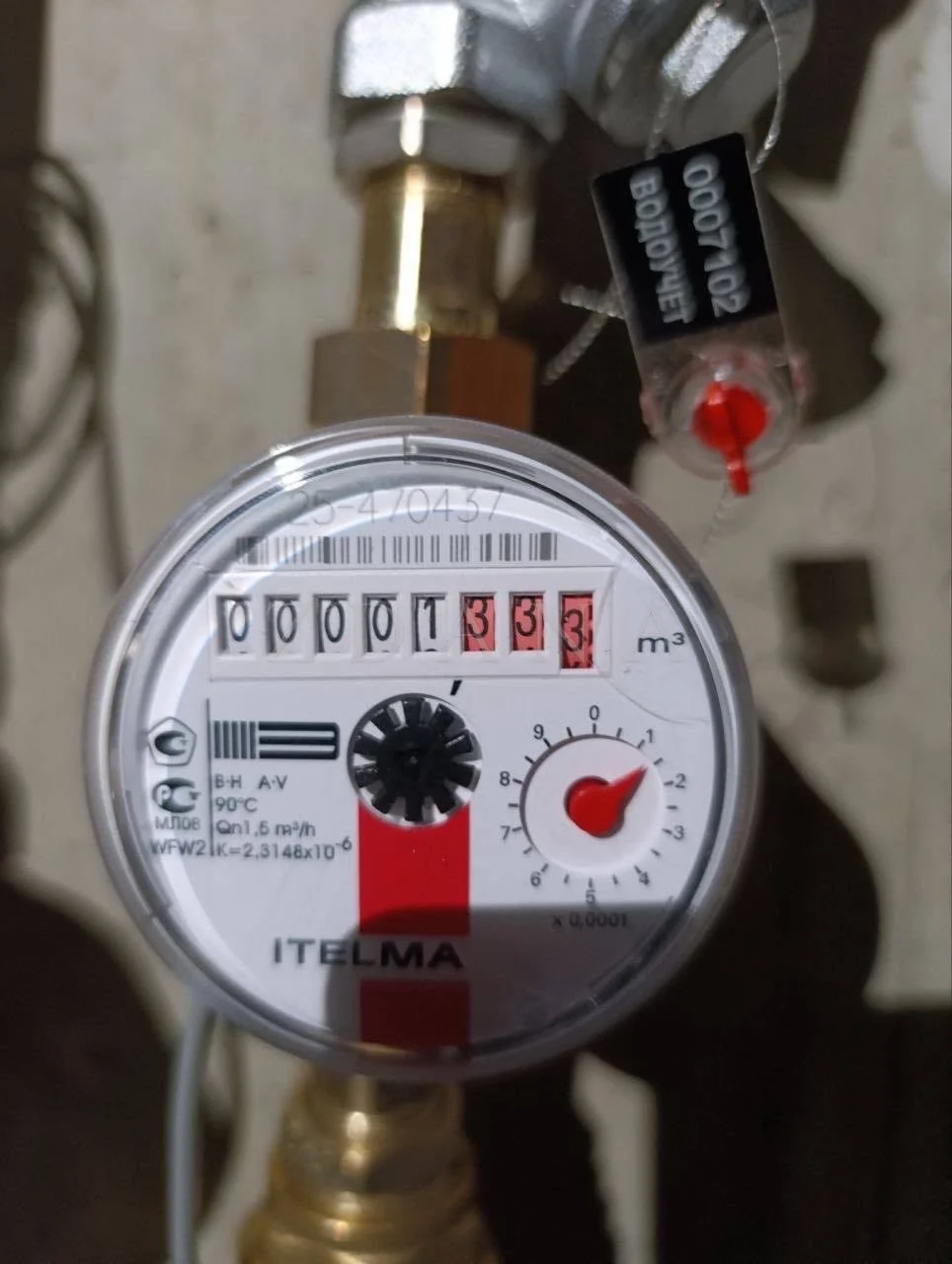

Учёт горячей водыСчётчик горячей воды смонтирован по направлению потока, стрелка на корпусе совпадает с подачей.

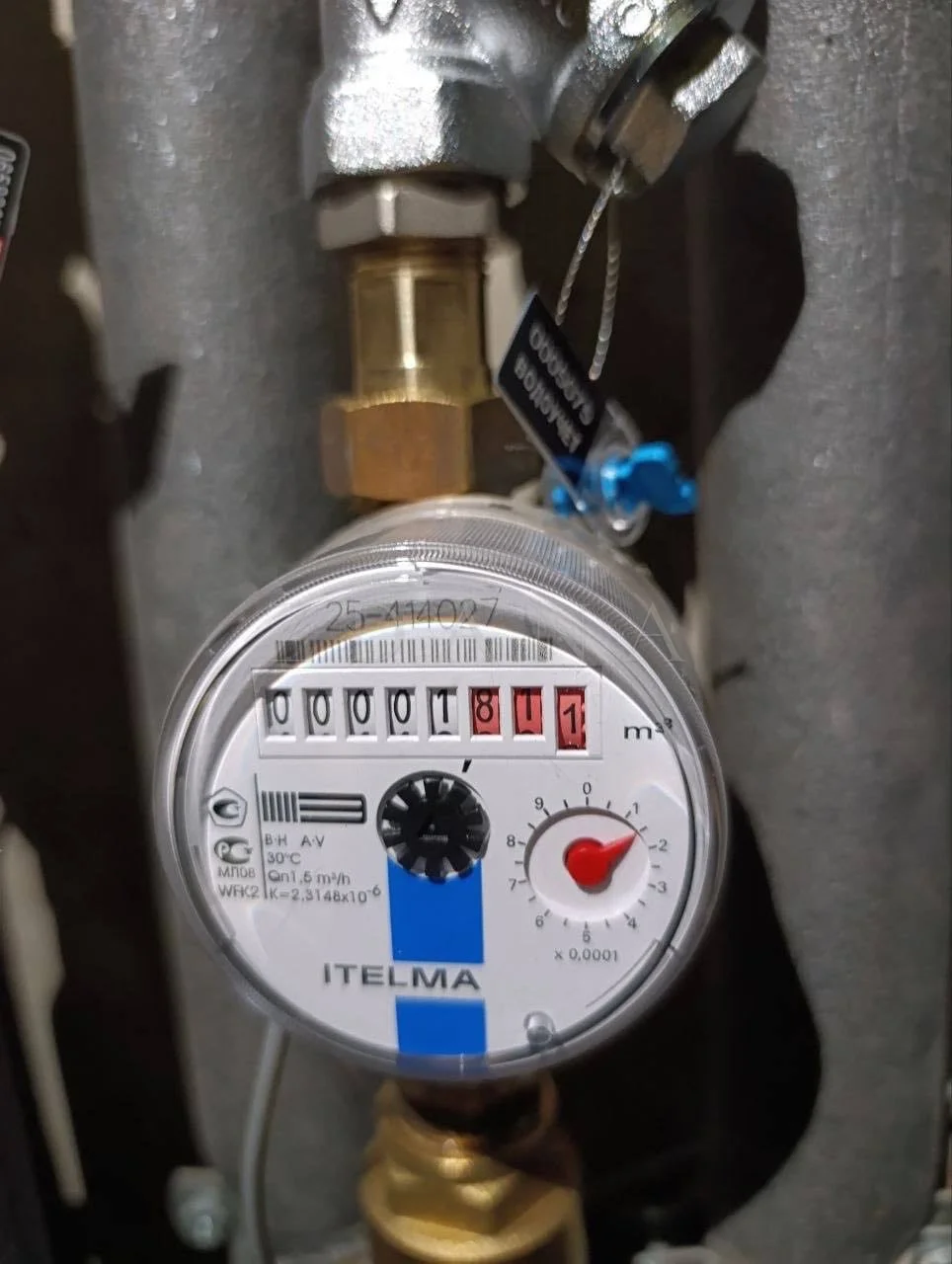

Показания под контролемЦиферблат развёрнут к проходу — снять показания можно, не подсвечивая и не разбирая короб.

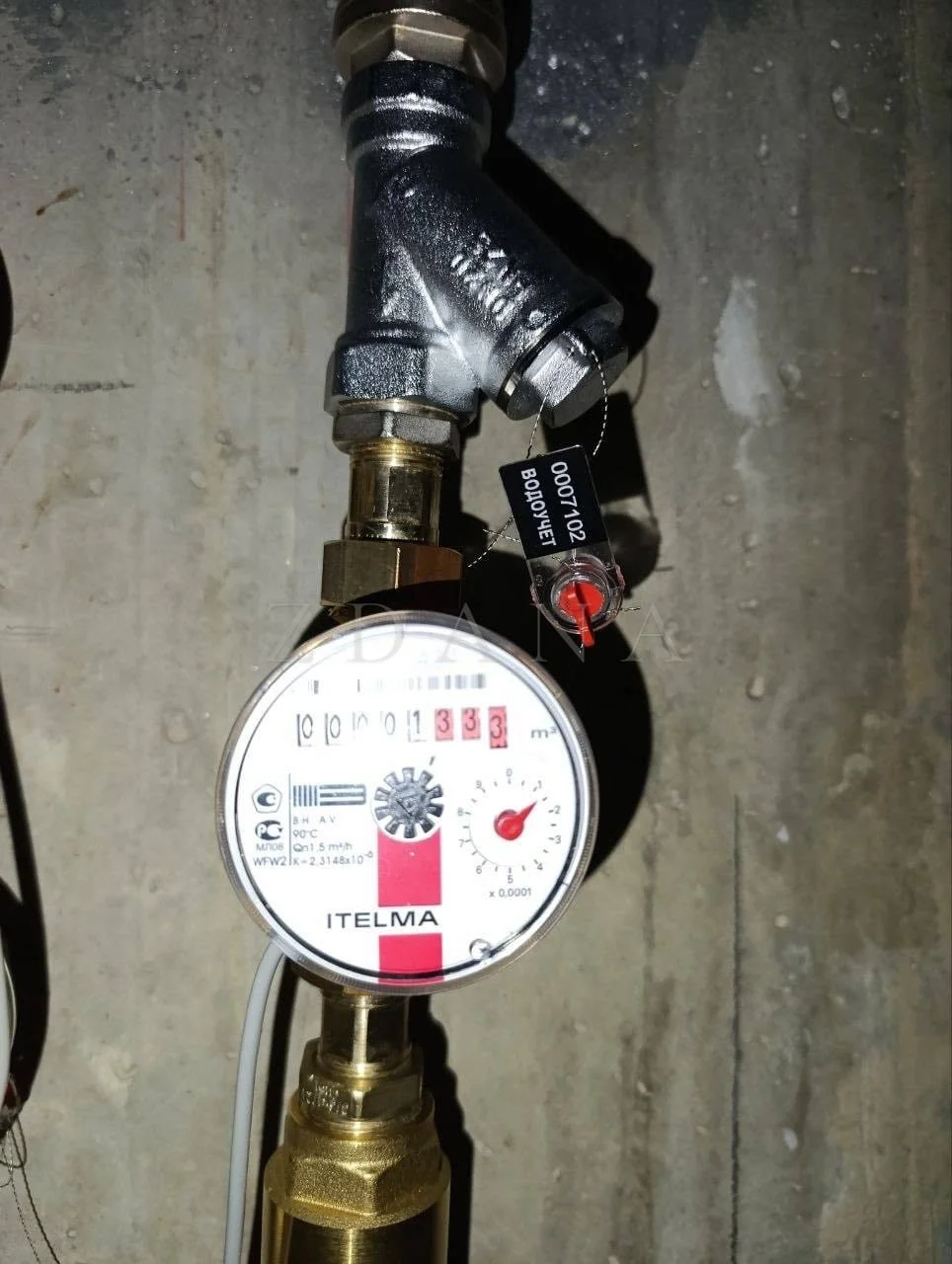

Фильтр перед счётчикомКосой фильтр установлен перед прибором учёта — механические частицы не дойдут ни до счётчика, ни до квартирной разводки.
Узел на стоякахОбвязка с кранами, фильтрами и счётчиками собрана компактно вдоль стояков — в шахте остаётся место для обслуживания.

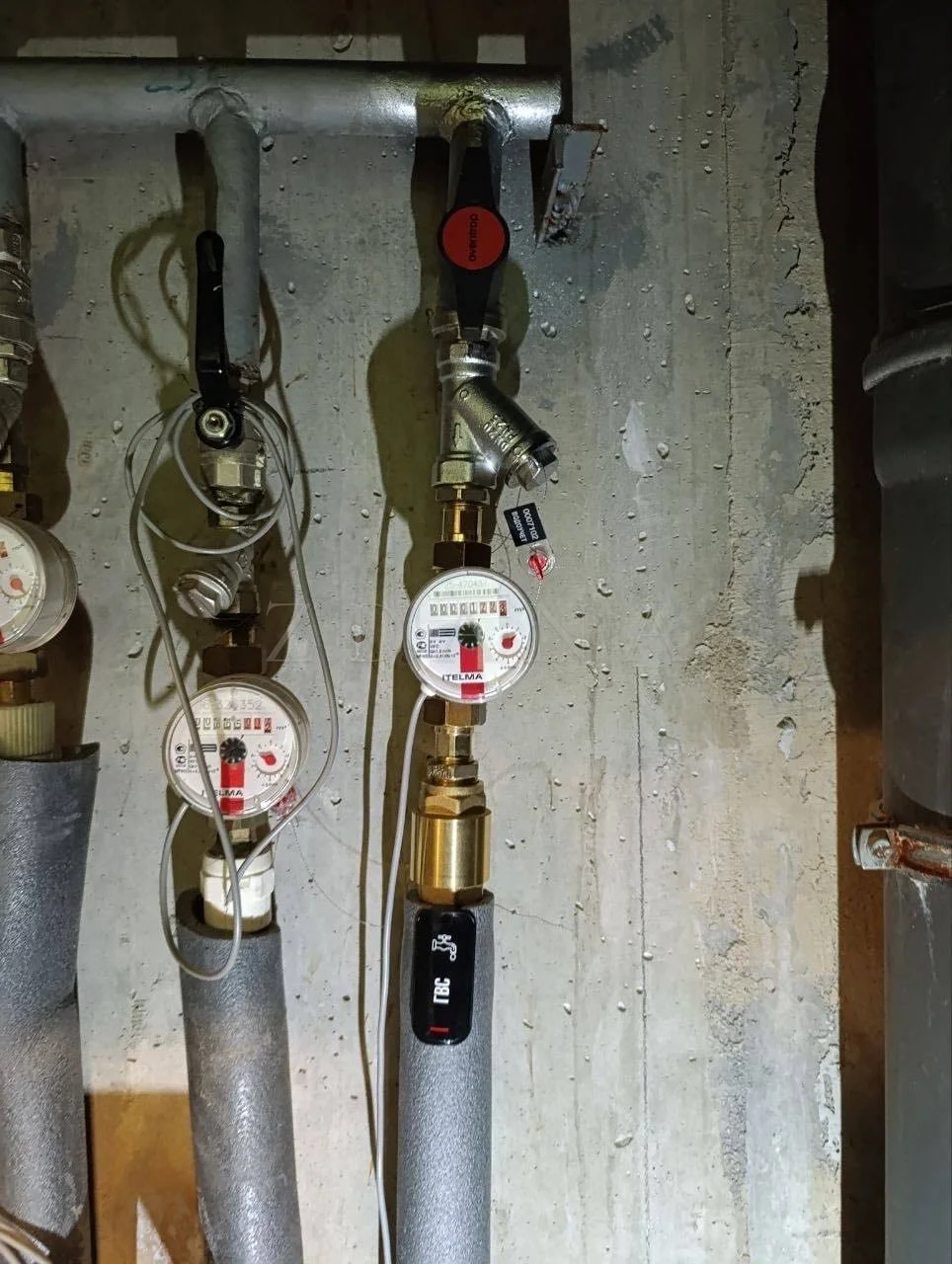

Арматура в шахтеЗапорная арматура и приборы контроля закреплены к конструкции, а не подвешены на трубе.

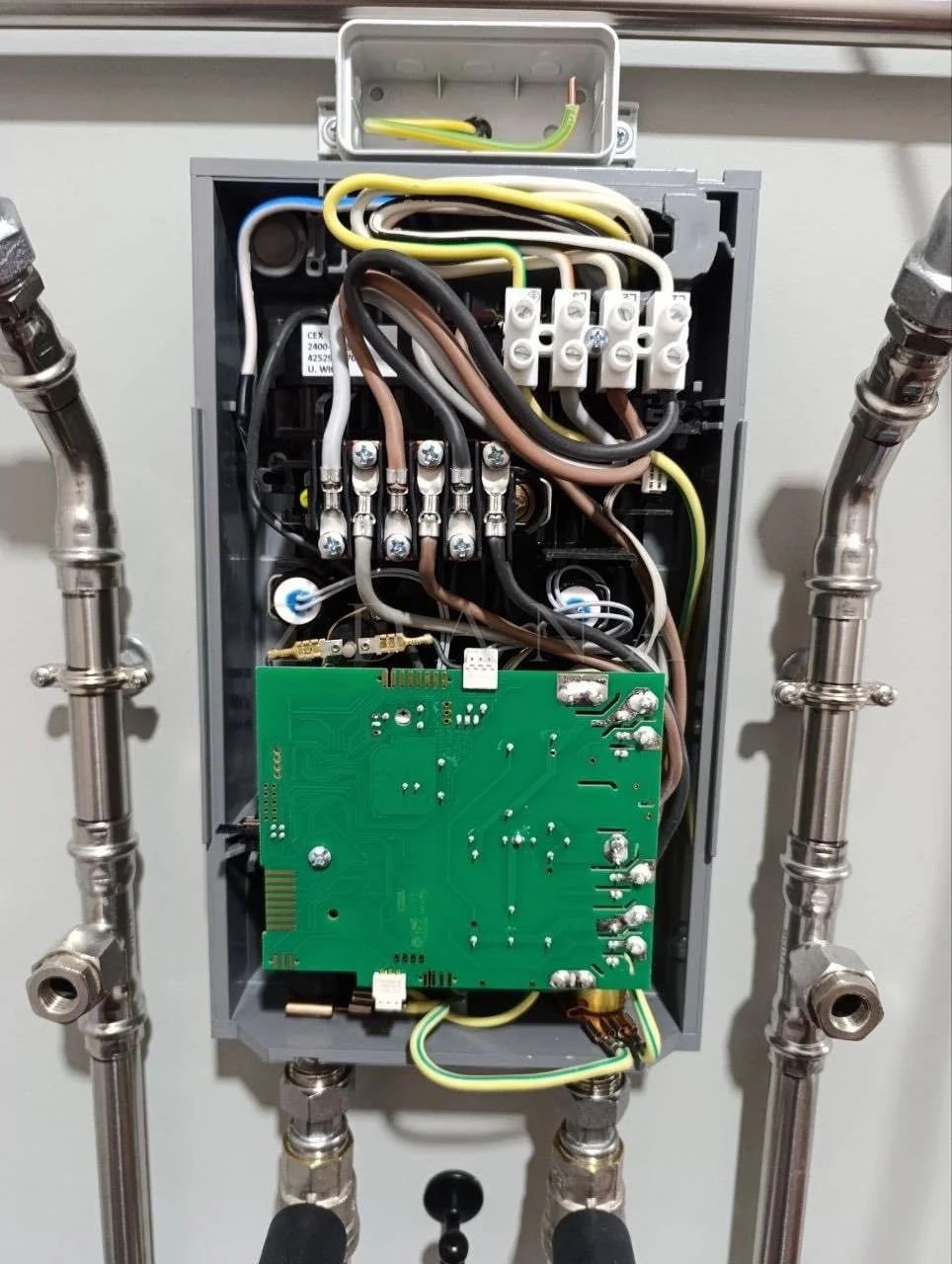

Автоматика узлаБлок управления с платой врезан между линиями подачи — насос и клапаны получают команды от автоматики, а не от ручного вентиля.

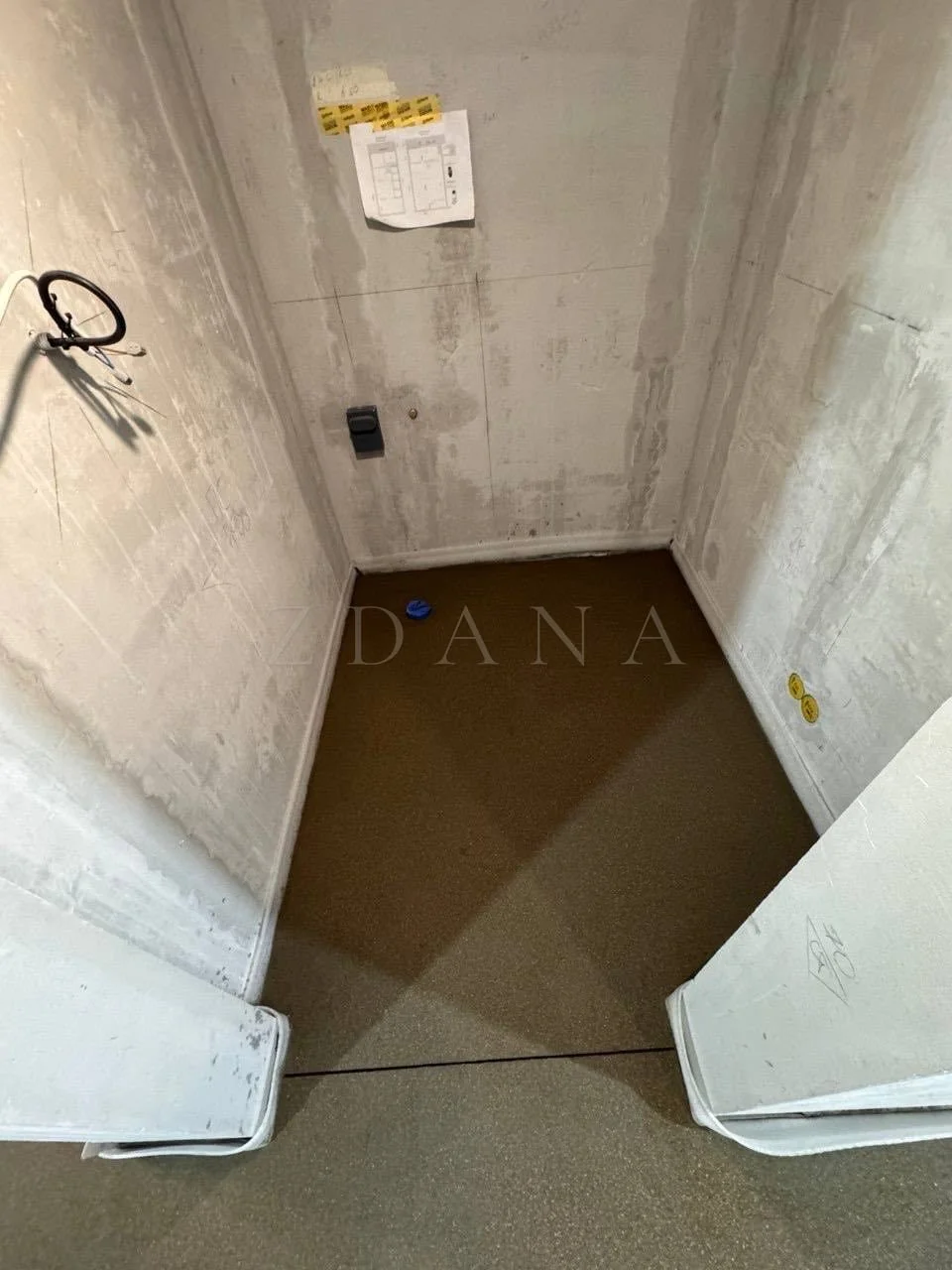

Санузел до монтажаПомещение принято под работы: стены и пол подготовлены, выводы намечены — точка отсчёта для будущего узла.

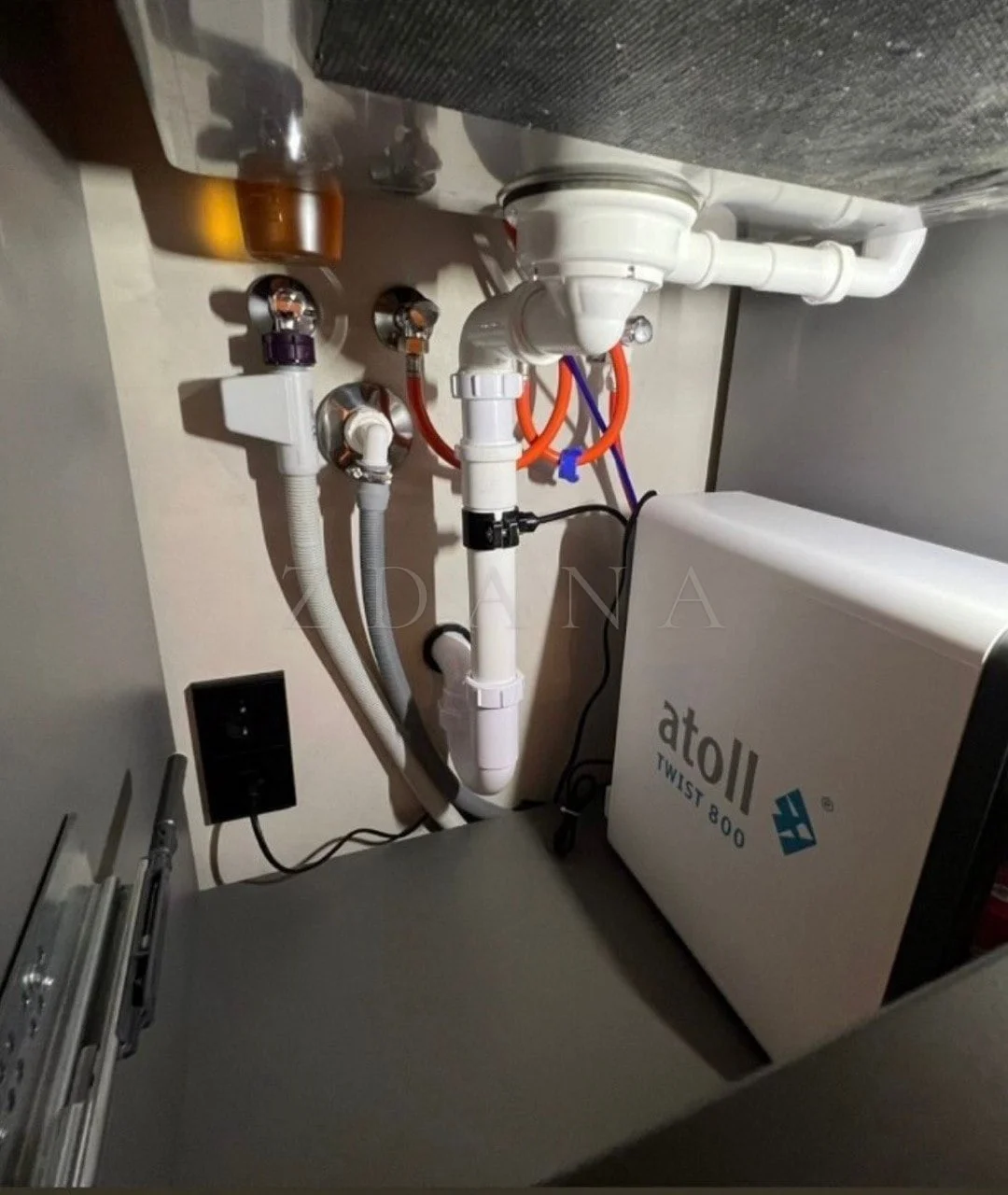

Мойка и фильтрПодключение кухонной мойки, фильтра питьевой воды. Культура подключения.

Узел, который не страшно открыть и показать через десять лет.
